VERWENDEN SIE NUR ORIGINAL-ERSATZTEILE VON HAYWARD
Seite 15 von 20 Control Station Ausg. A

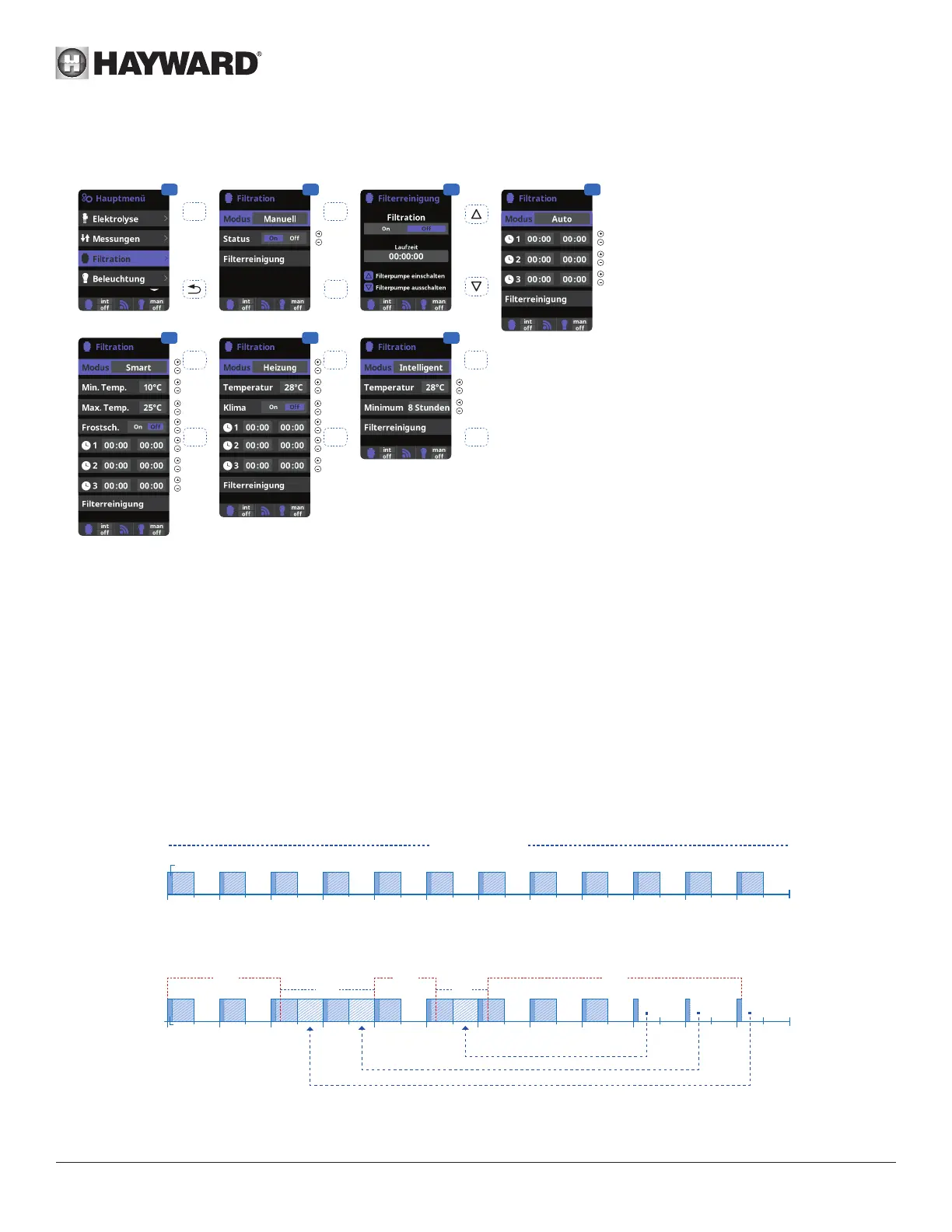

Filterung
1 Filterarten.
2 Manuell: Manuelles Ein- und Ausschalten der
Filterung
3 Filterreinigung: Für die Rückspülung des Filters
4 Automatisch: Die Filterung schaltet sich innerhalb
eines bestimmten Zeitraums ein, für den die Uhrzeit
für Anfang und Ende der Filterung ausgewählt
werden kann. Der eingestellte Zeitraum ndet
täglich Anwendung.
5 Smart*: Basiert auf der Betriebsart «automatisch»
mit drei Filterzeiträumen, behinhaltet jedoch
zusätzlich die Einstellung der Filterdauer in
Abhängigkeit von der Temperatur. Hierzu werden
zwei Temperaturparameter angegeben: die
maximale Temperatur, ab der die Filterdauer von
den eingestellten Zeiträumen bestimmt wird,
und die minimale Temperatur, unterhalb derer
die Filterung auf fünf Minuten verringert wird
(minimale Funktionsdauer). Zwischen diesen beiden
Temperaturen ist die Filterdauer linear gestaffelt. Es
ist möglich, den Modus «frostschutz» zu aktiveren,
der das Einschalten der Filterung bei einer
Wassertemperatur unter 2 °C erlaubt.
6 Heizung : Wie Modus «automatisch», jedoch
zusätzlich mit der Möglichkeit des Betriebs über ein
Relais zur Temperatursteuerung. In diesem Menü
wird die Solltemperatur festgelegt. Das System wird
mit einer Hysterese von 1 Grad betrieben (wenn z.
B. die Solltemperatur 23 °C beträgt, schaltet sich
das System ein, sobald die Temperatur unter 22 °C
fällt und läuft weiter, bis sie 23 °C überschritten hat).
Steuerung Heizen OFF: Die Heizung arbeitet nur
innerhalb der für die Filterung kongurierten Zeiten.
Steuerung Heizen ON: Hält die Filterung
eingeschaltet, wenn die Filterdauer abgelaufen ist,
falls die Temperatur niedriger als die Solltemperatur
ist. Ist die Solltemperatur erreicht, schalten sich
Filterung und Heizung ab und arbeiten erst im
nächsten programmierten Zeitraum wieder.
7 Intelligent*: In diesem Modus verfügt der Benutzer
über zwei Funktionsparameter: Auswahl der
gewünschten Wassertemperatur und minimale
Filterdauer (von mindestens 2 bis maximal
24 Stunden). Die Filterung schaltet sich alle zwei
Stunden für mindestens 10 Minuten ein, um die
Temperatur zu überprüfen. Die gewählte minimale
Filterdauer wird in 12 Einzelphasen aufgeteilt, die
zu diesen 10 Minuten hinzukommen. Beispiel 1:
Bei 12 Stunden wird die Zeitdauer auf die 12 Male
pro Tag aufgeteilt, während denen die Filterung sich
zur Überprüfung der Temperatur einschaltet.
Beispiel 2: (12 Stunden x 60 Minuten) / 12
= 60 Minuten alle 2 Stunden. Dies ergibt die
Filter- und Heizdauer alle 2 Stunden. Geht die
programmierte Dauer der Filterung zu Ende, bevor
die gewünschte Temperatur erreicht wurde, bleiben
Filterung und Heizung bis zur Zieltemperatur in
Betrieb. Um die Dauer der täglichen Filterung zu
reduzieren, wird dieser zusätzliche Betrieb von den
folgenden im Verlauf des Tages durchgeführten
Filterungszeiträumen abgezogen. (siehe Diagramm
unten)
0h
10 min
1h 3h 5h 7h 9h 11h 13h 15h 17h 19h 21h 23h
2h 4h 6h 8h 10h 12h 14h 16h 18h 20h 22h 24h
T°= 28ºC
0h
10 min
1h
OFF
ON
3h 5h 7h 9h 11h 13h 15h 17h 19h 21h 23h
2h 4h 6h 8h 10h 12h 14h 16h 18h 20h 22h 24h
28ºC 28ºC
27ºC 27ºC
28ºC
Betrieb des Modus "intelligent" bei konstanter Temperatur
Betrieb des Modus "intelligent" bei variierender Temperatur
Betriebsart "intelligent"
1 2 3 4
OK
+
7
5 6
-
+
-
+
-
+
-
