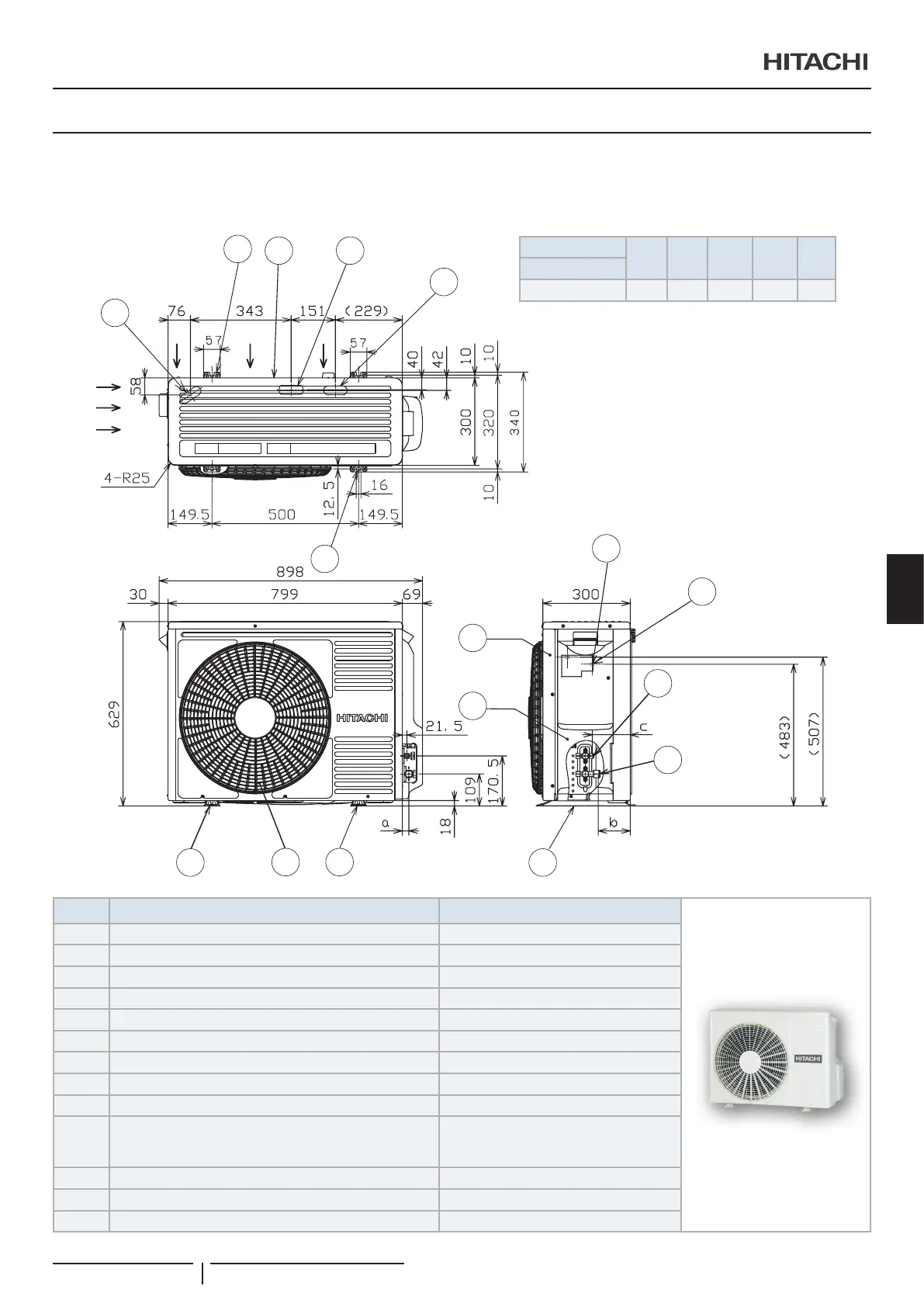

6 DELARNAS NAMN
Mer information nns i den tekniska katalogen.
RAS-3HVRC2
1
2
3 4
1
6
7
8
6
9
10
11
12
13
6
5
Dimension
a b c d e
Modell
RAS-3HVRC2 26,5 103 127,5 15,88 9,52
Nr Beskrivning Kommentarer
1 Stansat dräneringshål 30x80 hål
2 Fästhål för ankarbult M10 2 utskuret U-format hål
3 Luftinsug —
4 Stansat dräneringshål För dräneringsrör
5 Fästhål för ankarbult M10 2 hål
6 Fotdel
7 Luftutlopp —
8 Rörhölje —
9 Servicelucka —
10
Uttagspanel för strömförsörjning och sändning
Skruv för strömförsörjningskabel (M5)
Skruv för sändningskabel (M4)
—
11 Skruv för jordkabel (M5) —
12 Anslutning av vätskekylrör Med änsmutter för Øe kopparrör
13 Anslutning av kylgasledning Med änsmutter för Ød kopparrör
DELARNAS NAMN
