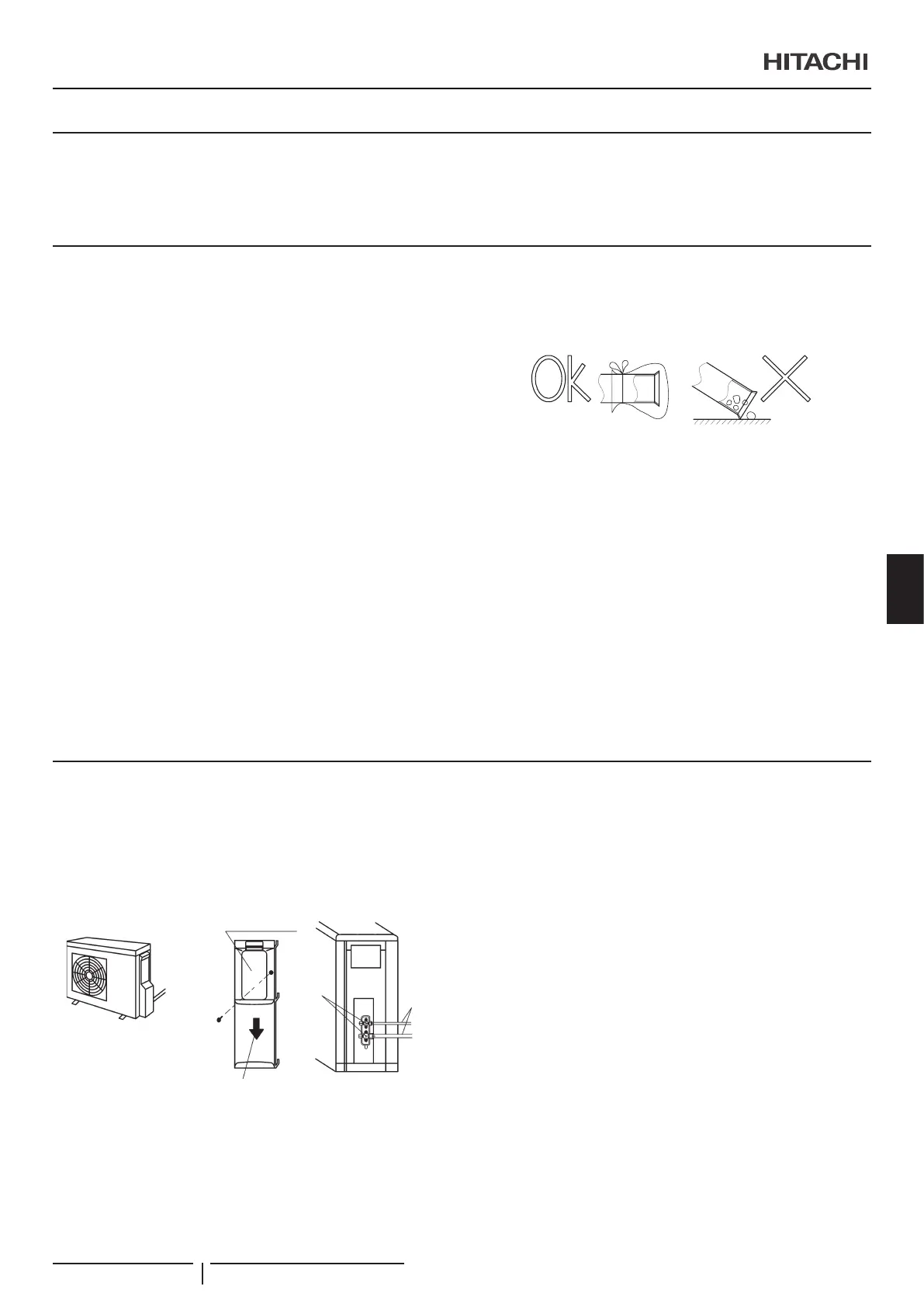

8 KYLRÖR OCH PÅFYLLNING AV KYLMEDIUM
! VARNING
FörsäkraattinstallationenavkylröruppfyllerallalokalabestämmelserochEN378.
8.1 RÖRMATERIAL
1 Förbered kopparrör (medföljer ej).
2 Välj en rörstorlek med lämplig tjocklek och rätt material så
att de klarar trycket.
3 Välj rena kopparrör. Se till att det inte nns damm eller fukt
i dem. Blås rent insidan av rören med syrefritt kväve för att
avlägsna damm och främmande föremål innan du ansluter
rören.
? OBS!
• Omsystemetär frittfrånfuktocholjeföroreningargerdetmaximal
prestandaochlivslängdjämförtmedslarvigtförbereddasystem.Var
särskiltnogamedattallakopparrörskavararenaochtorrainuti.
• Detnnsingetkylmedeliinomhusenhetenscykel.
! VARNING
• Allaexterna rör skaha enstorlek och dimensioner för attundvika
mekanisk stress pga. krympning eller utvidgning, vibrationer eller
pulserandekylmedel.
• Allarörska skyddas mot miljöpåverkan som t.ex.attvattnetfryser,
korrosion, etc. När man använder exibla rör ska de skyddas mot
mekaniskaskador,alltförstorapåkänningargenomtorsionellerannat.
• Flänsmutteranslutningarskavaraåtkomligaförunderhållssyften.
• Försäkraattkylrörenärjordadeinnanenheterkopplassammanoch
omytterligarepåfyllningavkylmedelkrävs.
• Täckförrörändennärröretförsgenometthål.
• Läggingarördirektpåmarkenutanattförsttäckaförändarnamed
ettlockellermedtejp.
• Om rörarbetet inte slutförs förrän nästa dag, eller om det tar lång
tid, ska du hårdlöda rörändarna och fylla dem med syrefritt kväve
med hjälp av ett rensrör av schrader-typ för att förhindra fukt och
förorening.
• AnvändinteisoleringsmaterialsominnehållerNH3eftersomdetkan
skadaledningsmaterialetochorsakaläckagelängrefram.
Efter anslutning av kylrören tätas de med isoleringsmaterial
(medföljer ej). Isolera skarvarna och änsmuttrarna i
röranslutningarna helt. Isolera vätske- och gasrör fullständigt för
att undvika prestandaförluster och kondens på rörets yta.
! VARNING
• AnvändinteisoleringsmaterialsominnehållerNH3eftersomdetkan
skadaledningsmaterialetochorsakaläckagelängrefram.
• Isoleranoggrantbådekylgasrörochvätskerörmellaninomhusenhe-
ternaochutomhusenheten.
• Omdeinteisolerasbildaskondenspårören.
8.2 RÖRANSLUTNING FÖR UTOMHUSENHETEN
1 Avlägsna rörhöljena från enheten. Drag sedan rören till
baksidan led dem till installationsplatsen enligt guren. Gör
hål genom att skära bort längs linjerna på baksidan, eller
med hjälp av en skruvmejsel. Ta bort ojämnheter med en
avbitare och fäst isolering (medföljer ej) för att skydda rör
och kablar.
Rörhölje
Skruva
Rördraging
på
baksidan
Stopp-
ventil
Riktning för borttagning av rörhölje
Anslut-
ningsrör
2 Fäst rörhöljet så att regnvatten inte kan komma in i skåpet.
3 Använd en rörbock om du behöver bocka rören vid
installationen.
4 Kontrollera att stoppventilerna är helt stängda innan du
ansluter rören.
5 Anslut kylrören (medföljer ej) till inomhusenheten och
utomhusenheten. Stryk ett tunt lager olja på änsmuttern
och röret innan åtdragning.
