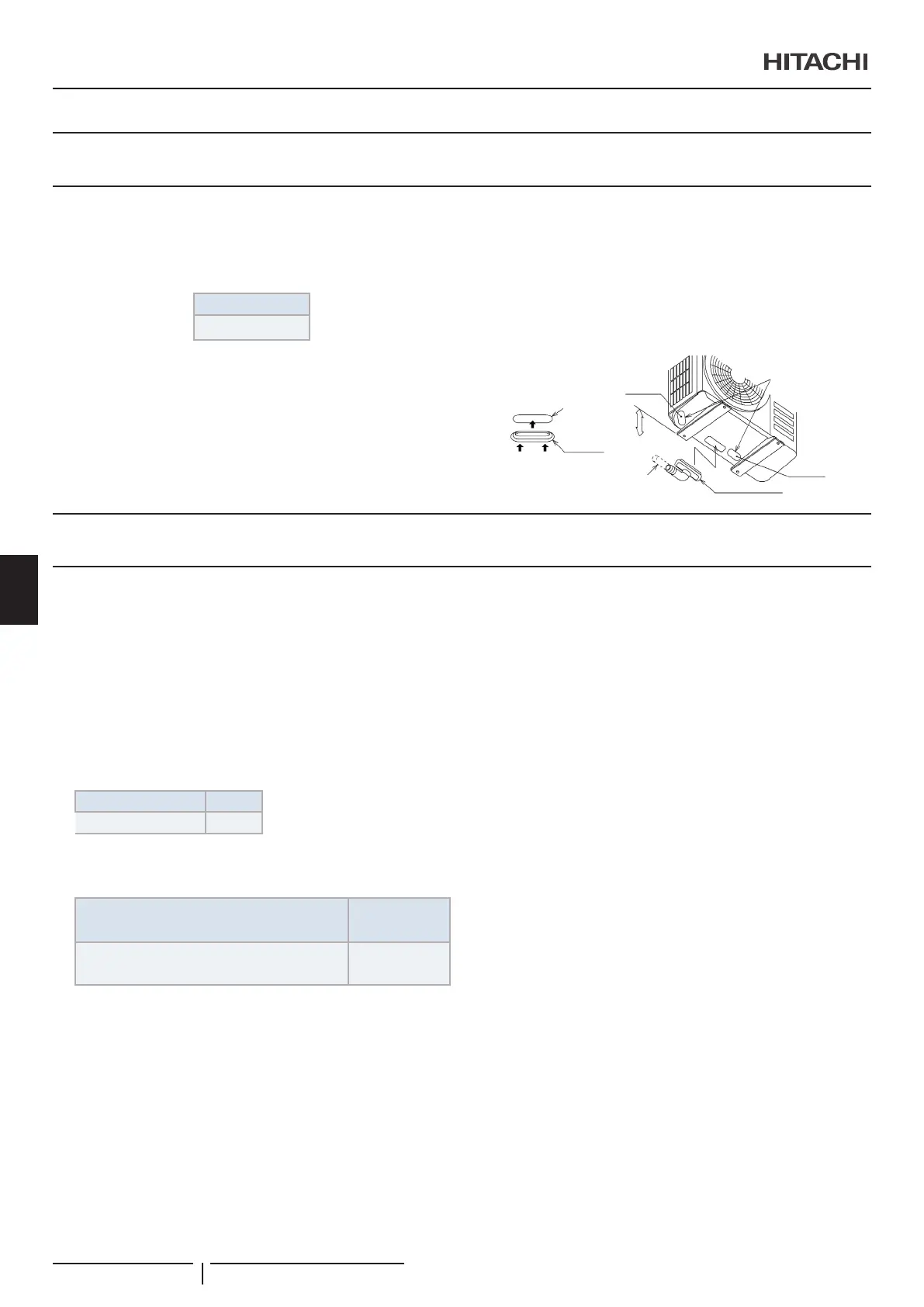

9 DRÄNERINGSRÖR
9.1 DRÄNERINGSKLACK FÖR AVTAPPNING
När basen på utomhusenheten tillfälligt används för att samla
upp dränering, och dräneringsvattnet i den tappas av, används
den här dräneringsklacken för att ansluta dräneringsrören.
Modell
DBS-12L

Anslutningsprocedur
1 För in plasthylsan i dräneringsklacken upp till de utskjutande
delarna.
2 För in klacken i enhetens bas upp till de utskjutande delarna.
3 Storleken på dräneringsklacken är 15 mm (O.D.)
4 Dräneringsrör medföljer ej.
? OBS!
• Användintedenhär dräneringsklacken i ettkalltområdeeftersom
dräneringsvattnetkanfrysatillis.
• Den här dräneringsklacken räcker inte till för att samla upp allt
dräneringsvatten. Om du behöver samla upp allt dräneringsvatten
skaffar du ett dräneringskar som är större än enhetens bas och
installerardetunderenhetenmeddränering.
Dräneringsrör
Plasthylsa
Plasthylsa
Dräneringshål
100 mm
Plasthylsa
Dräneringshål
Tryck
Tryck
≥ O.D. ∅ 15 mm
10 ELEKTRISKA ANSLUTNINGAR
10.1 ALLMÄN KONTROLL
1 Se till att alla ej-medföljande elektriska komponenter
(huvudströmbrytare, kretsbrytare, kablar, kontakter och
kabelanslutningar) har valts enligt angivna elektriska
uppgifter. Kontrollera att de följer nationella och regionala
elektriska bestämmelser.
2 I enlighet med EMC-direktivet 2004/108/EC(89/336/
EEC) angående elektromagnetisk kompatibilitet, anger
nedanstående tabell: Maximalt tillåten systemimpedans Z
max
för användarens försörjning enligt EN61000-3-11.
MODELL Z
max
(Ω)
RAS-3HVRC2 0,43
3 Övertonssituation för varje modell gällande IEC 61000-3-2
och IEC 61000-3-12 är som följer:
MODELLSITUATION GÄLLANDE
IEC 61000-3-2 OCH IEC 61000-3-12 Ssc “xx”
MODELLER
Utrustning som uppfyller IEC 61000-3-2
(professionellt bruk)
RAS-3HVRC2
4 Se till att spänningen ligger inom +/-10 % av
märkspänningen.
5 Kontrollera att strömkällan har tillräckligt låg impedans för
att säkerhetsställa att startströmmen inte går under 85 % av
märkspänningen.
6 Kontrollera att jordledningen är ansluten.
7 Anslut en säkring med angiven kapacitet.
? OBS!
Om det nns er än en strömkälla måste du kontrollera att alla är
avstängda.
! VARNING
• Kontrolleraattskruvartillanslutningsplintarärordentligtåtdragna.
• Kontrolleraattinomhusäktenochutomhusäktenharstoppatsföre
arbetemedelektriskaledningarelleröversyn.
• Skyddakablarna,dräneringsröret,elektriskadelarnaochdyliktfrån
råttorochandrasmådjur.Annarskandjurskadaoskyddadedelaroch
ivärstafallkanbranduppstå.
• Linda det medföljande tätningsmaterialet runt kablarna och täta
kabelanslutningshåletmedtätningsmaterialförattskyddaprodukten
motkondensvattenochinsekter.
• Fästkablarnaordentligtmedkabelklämmaninutiinomhusenheten.
• Ledkablarna genom utbrytningshålet på sidoskyddet när en kanal
används.
• Fästfjärrkontrollenskabelmedkabelklämmaninutikopplingslådan.
• De elektriska ledningarna måste uppfylla nationella och lokala
bestämmelser. Kontakta de lokala myndigheterna avseende
standard,regler,bestämmelserochdylikt.
• Kontrolleraattjordkabelnsitterfastordentligt.
• Anslutensäkringmedangivenkapacitet.
! FARA
• Anslut eller ändra inga kablar eller anslutningar förrän huvud-
strömbrytaren är avstängd.
• Kontrollera att jordkabeln är ordentligt ansluten, märkt och
fastsatt enligt nationella och lokala bestämmelser.
DRÄNERINGSRÖR
PMML0548 rev.0 - 04/2020 - A10648790A
132
SV
