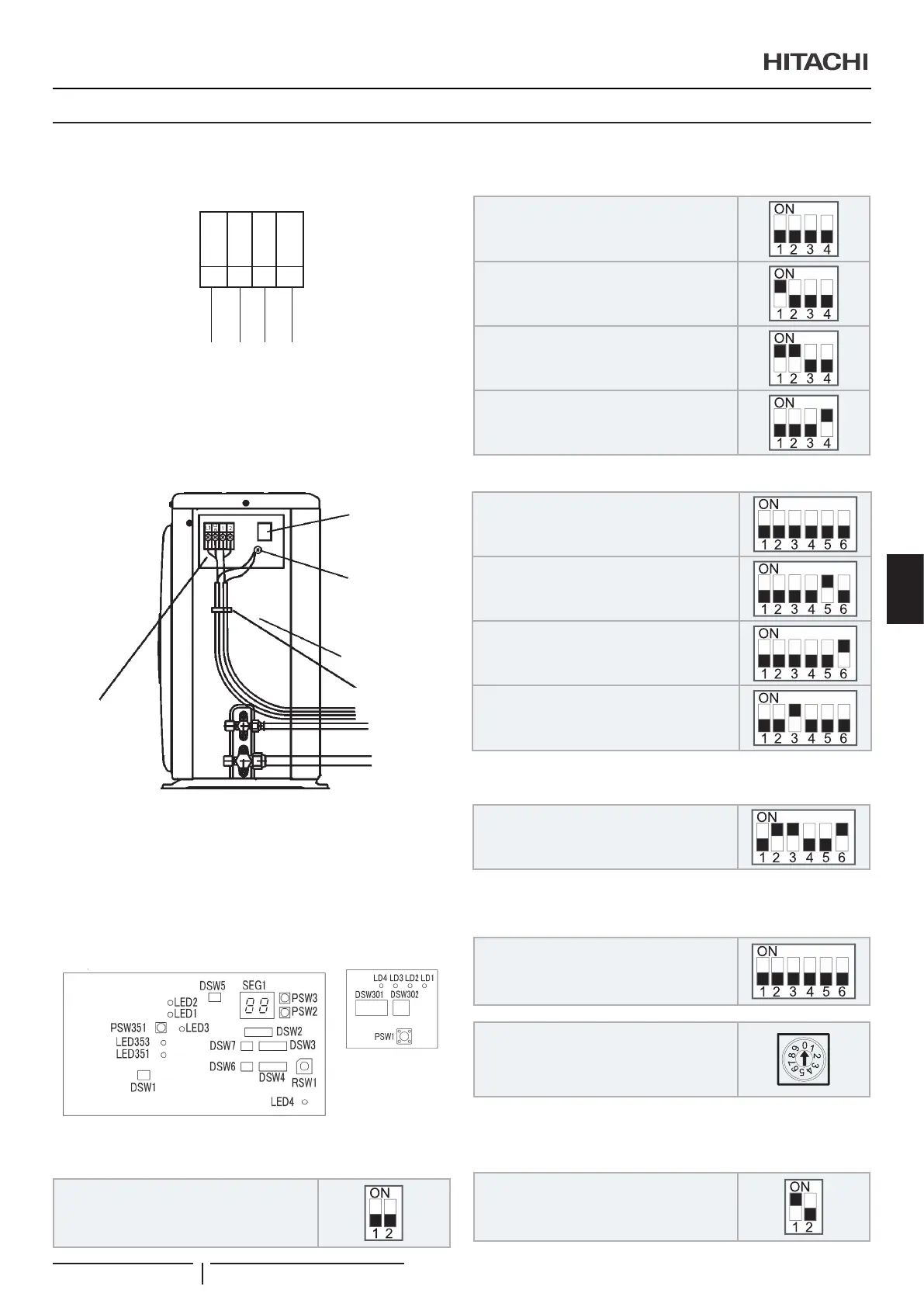

10.2 ANSLUTNING AV ELKABLAR FÖR UTOMHUSENHETER
Anslutning av de elektriska ledningarna till utomhusenheten
visas här nedan:
L1
L2
N
1 2
Strömförsörjning
AC 230 V
Kontrollkabel (5 V)
Instruktioner för kopplingsutrustning:
Strömkablar
Kretskort
Jordklämma
Sidohölje
Sändningskablar
10.2.1 Inställning av DIP-brytare för
utomhusenheten
Antal och läge för DIP-brytare
På det tryckta kretskortet i utomhusenheten används sju typer
av dipkontakter och fyra tryckkontakter. De är placerade enligt
följande:
PCB1 PCB2
DSW1: Ingen inställning krävs
När stiftet Nº1 är ställt på ON avbryts
detekteringen av elektrisk ström. Brytare nr 1
ska ställas i läget OFF igen när det elektriska
arbetet är slutfört.
DSW301: Provkörning
Inställning före leverans
Kylning
Uppvärmning
Framtvingat stopp av kompressor
DSW2: Extra funktionsinställningar
Fabriksinställning
Extra funktionsinställningar
Inställning av extern ingång/utgångsläge
Årlig kylfunktion
DSW3: Kapacitetsinställningar (ingen
inställning krävs)
Inställningsläge
DSW4 / RSW1: Inställning för kylmediecykelnr
(inställning krävs)
Inställning för tiotalssiran
Inställningsläge.
Justera inställningarna genom att föra in en
skruvmejsel i skåran (inställning för den sista
siran)
DSW5: Slutterminalmotstånd (ingen inställning
krävs)
Inställning före leverans
ELEKTRISKA ANSLUTNINGAR
PMML0548 rev.0 - 04/2020 - A10648790A
133
SV
