8 LINEA E CARICA DI REFRIGERANTE
! AVVERTENZA
Assicurarsichel’installazionedelletubazionidelrefrigerantesiaconformeallanormativaEN378eallalegislazionelocale.
8.1 MATERIALI DEI TUBI
1 Procurarsi tubi in rame reperibili sul mercato.
2 Scegliere le dimensioni dei tubi con il corretto spessore
e materiale, che dispongano di su󰀩ciente resistenza alla
pressione.
3 Scegliere tubi in rame puliti. Assicurarsi che non sia presente
polvere né umidità all'interno. Prima del collegamento,
so󰀩are all'interno dei tubi azoto anidro per espellere polvere
e corpi estranei.
? NOTA
• Un sistema privo di umidità o contaminazione oleosa fornisce
le migliori prestazioni e la massima durata rispetto a un sistema
preparatoinmodoapprossimativo.Assicurarsichetuttiitubiinrame
sianopulitieasciuttiall'interno.
• Assenzadirefrigerantenelciclodell’unitàinterna.
! AVVERTENZA
• Tutte le tubazioni esterne devono essere selezionate quanto a
dimensione, evitando qualsiasi resistenza meccanica dovuta a
contrazioneoespansione,vibrazioneopulsazionedelrefrigerante.
• Tutte le tubazioni devono essere protette da qualsiasi effetto
ambientale come il congelamento dell’acqua, la corrosione, ecc.
Quando si utilizzano tubi essibili, devono essere adottate delle
precauzionicontrodannimeccanici,tensionieccessivedatorsione
oqualsiasialtracosa.
• Le connessioni svasate devono essere accessibili per scopi di
manutenzione.
• Assicurarsi che le tubazioni del refrigerante siano messe a terra
primadell’interconnessionedelleunitàeincasosianecessariauna
caricaaggiuntivadelrefrigerante.
• Tapparel'estremitàdeltuboprimadifarlapassareattraversounforo
nellaparete.
• Nonposizionareitubidirettamentesulsuolosenzauntappoodel
nastrodivinileall'estremità.
• Sel'installazionedeitubinonècompletataentroilgiornosuccessivo
o per un lungo periodo di tempo, brasare le estremità dei tubi e
introdurreazotoanidroattraversounraccordodiaccessoavalvola
Schraderperevitarelaformazionediumiditàelacontaminazioneda
particelle.
• Non utilizzare materiale isolante contenente NH3 in quanto può
danneggiareitubiinrameepuòprovocareperditeinfuturo.
Una volta collegata la linea del refrigerante, sigillare i tubi con
materiale isolante (non in dotazione). Isolare completamente le
giunture e i raccordi a cartella delle tubazioni Isolare completa-
mente la linea del liquido e quella del gas per evitare una ridu-
zione delle prestazioni e il trasudamento sulla supercie dei tubi.
! AVVERTENZA
• Non utilizzare materiale isolante contenente NH3 in quanto può
danneggiareitubiinrameepuòprovocareperditeinfuturo.
• Isolarecompletamentesialalineadelgasrefrigerantesialalineadel
liquidotral'unitàinternael'unitàesterna.
• In caso contrario, si vericherà la formazione di condensa sulla
superciedellalinea.

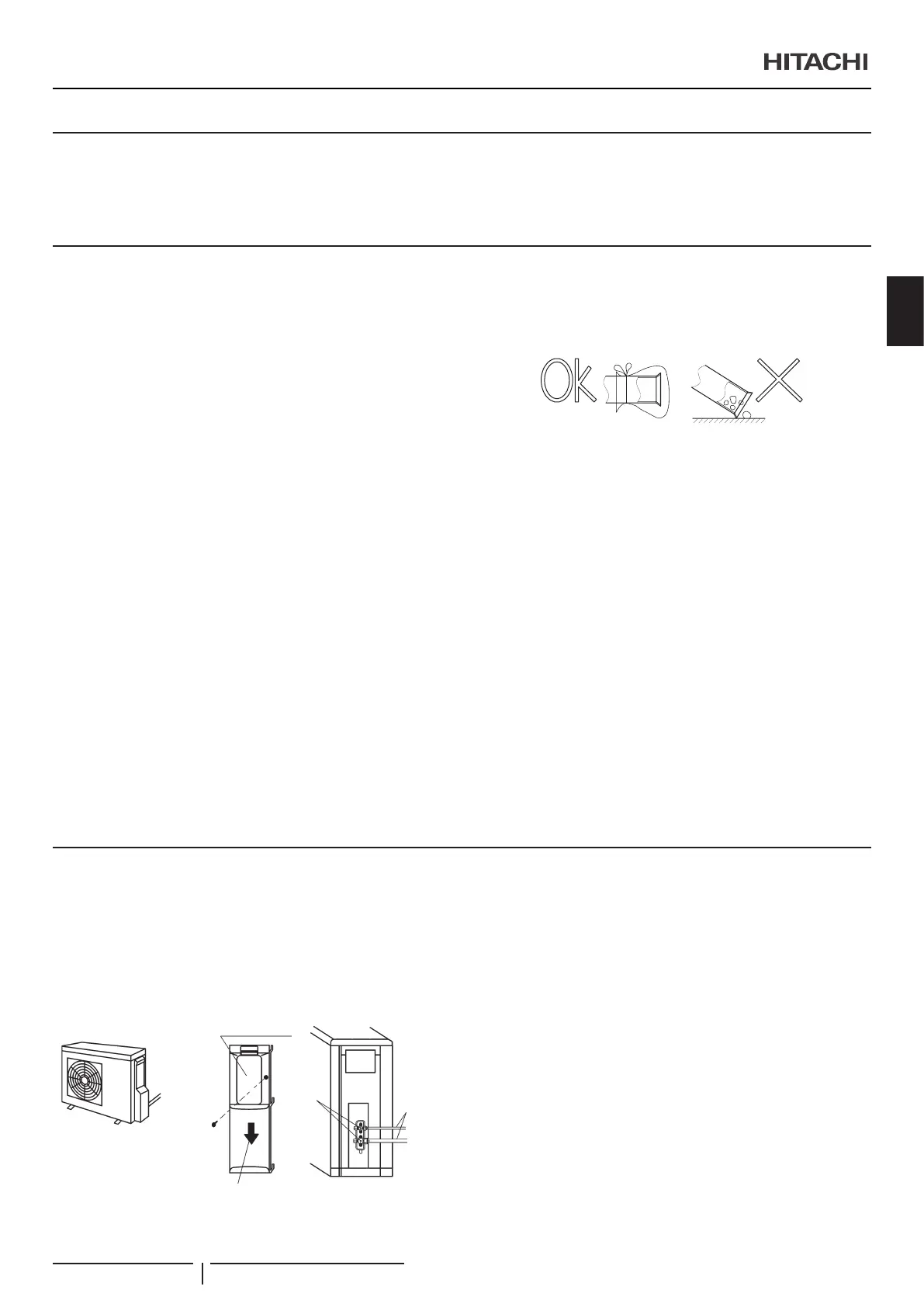

8.2 COLLEGAMENTO DELLE TUBAZIONI DELL’UNITÀ ESTERNA
1 Rimuovere il coperchio dei tubi dall'unità. Quindi recuperare
i tubi attraverso il lato posteriore e indirizzare i tubi verso
il luogo di installazione, come mostrato in gura. Eseguire
dei fori tagliando lungo la linea guida sul retro del coperchio
oppure perforare con un cacciavite. Rimuovere la bavatura
con una taglierina, e collocare un isolante (non in dotazione)
per proteggere cavi e tubature.
Coperchio della tubazione
Tubazioni
lato
posteriore
Valvola
di arresto
Vite
Direzione della rimozione del coperchio della linea
Linea di
collega-
mento
2 Fissare il coperchio del tubo in modo da impedire l'ingresso
dell'acqua piovana all'interno dell'armadio.
3 Utilizzare un curvatubi per lavori di curvatura dei tubi mentre
si collegano le linee.
4 Controllare che le valvole di arresto siano chiuse
completamente prima di collegare le tubazioni.
5 Collegare le tubazioni del refrigerante non in dotazione
all'unità interna e all'unità esterna. Applicare un sottile strato
di olio sulla sede dell’attacco a cartella e del condotto prima
di stringere.
