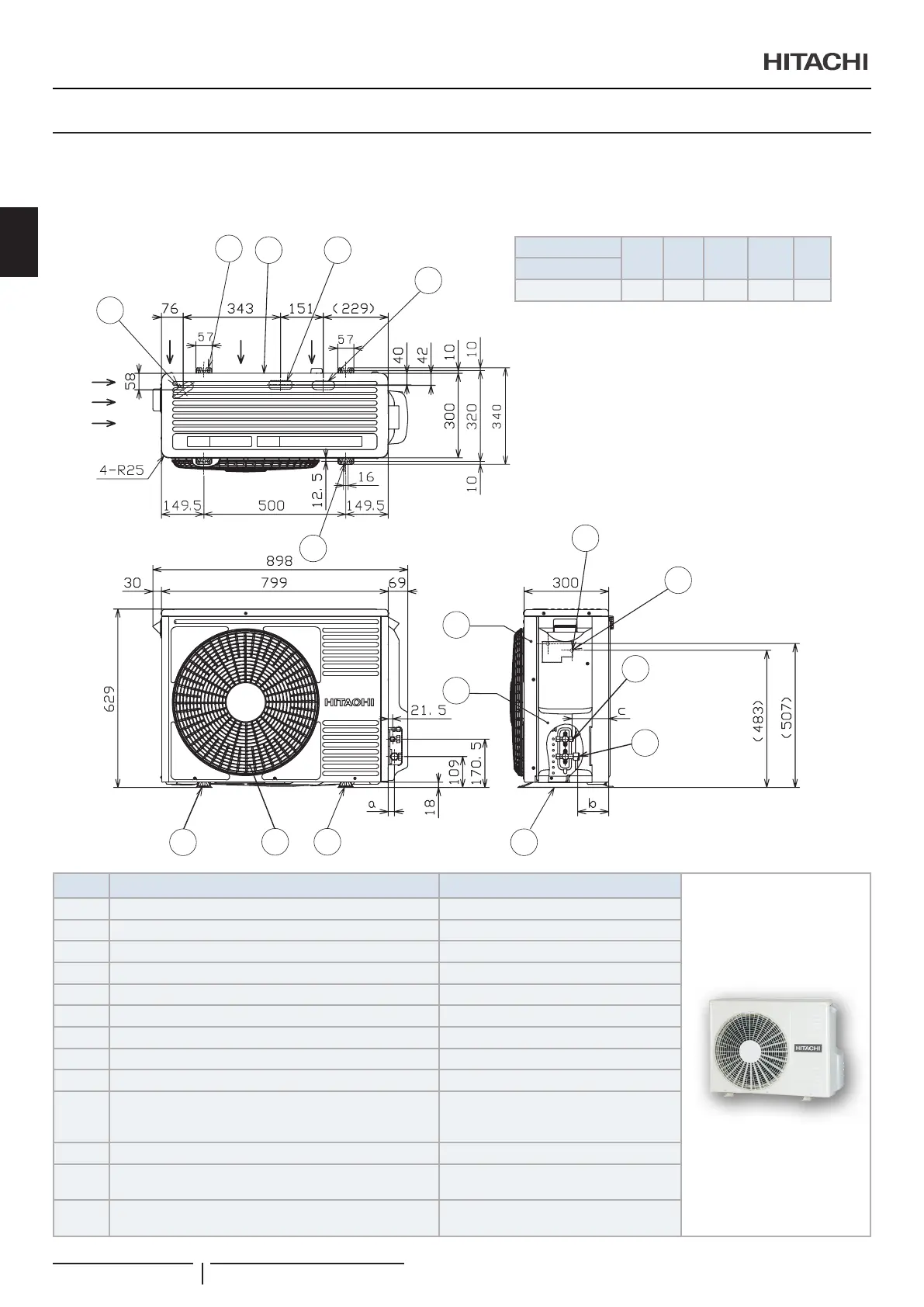

6 NOMENCLATURE DES PIÈCES
Pour de plus amples informations, consultez le catalogue technique.
RAS-3HVRC2
Dimension
a b c d e
Modèle
RAS-3HVRC2 26,5 103 127,5 15,88 9,52
1
2
3 4
1
6
7
8
6
9
10
11
12
13
6
5
Nº Description Remarques
1 Orice d’évacuation poinçonné Orice long 30x80
2 Orice de xation pour boulon d'ancrage M10 2- Orices en U
3 Prise d’aspiration d'air —
4 Orice d’évacuation poinçonné Pour tuyau d'évacuation
5 Orice de xation pour boulon d'ancrage M10 2- Orices longs
6 Élément du pied
7 Sortie de refoulement d’air —
8 Panneau de protection des tuyauteries —
9 Panneau de branchement —
10
Bornier pour l’alimentation et la transmission
Vis borne du câble d’alimentation (M5)
Vis borne du câble de transmission (M4)
—
11 Vis borne du câble de terre (M5) —
12 Connexion pour la conduite de liquide frigorigène
Avec raccord conique pour conduite en
cuivre de Øe
13 Connexion pour la conduite de gaz frigorigène
Avec raccord conique pour conduite en
cuivre de Ød
