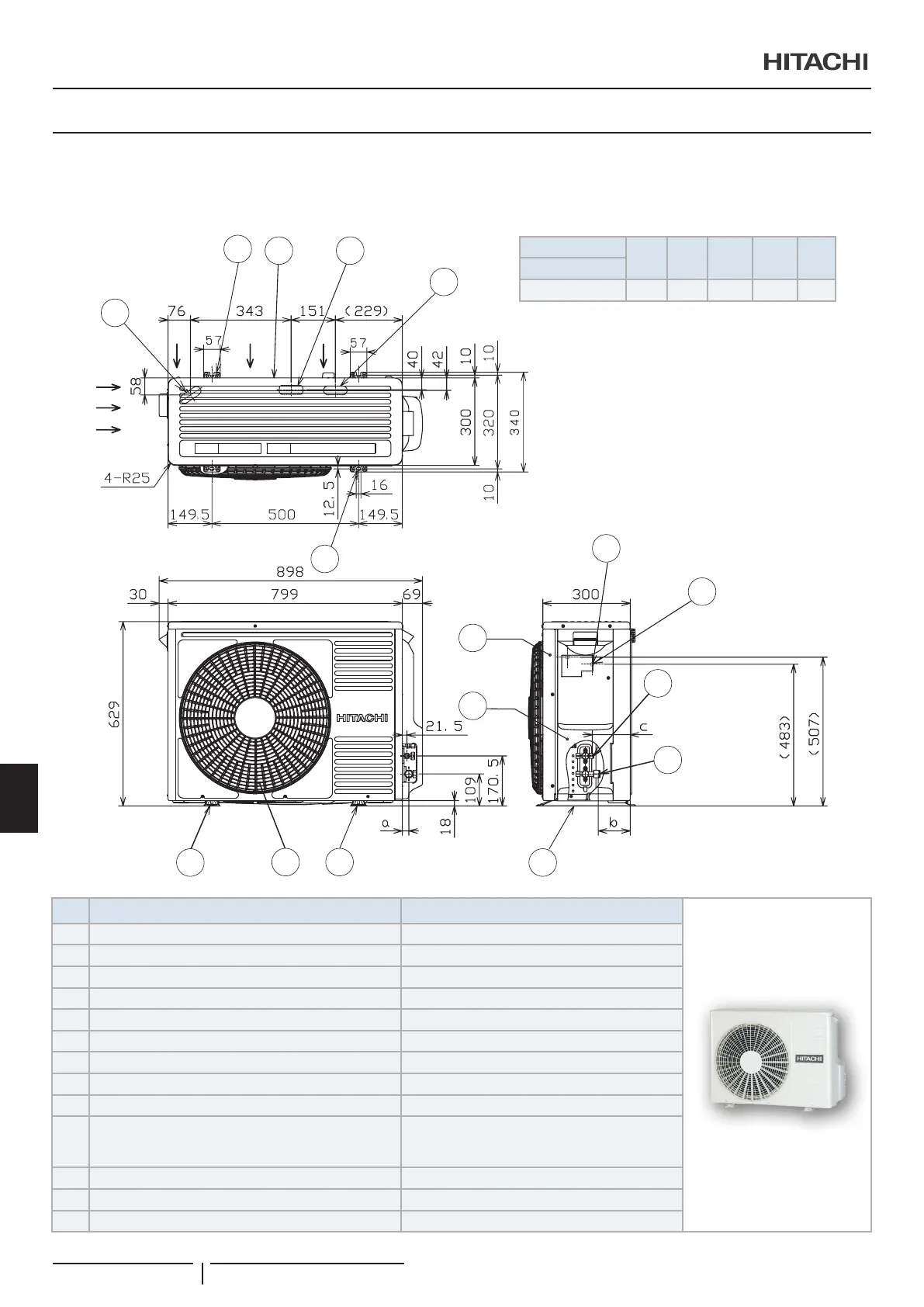

6 NÁZEV DÍLŮ
Pokud máte zájem o další informace, konzultujte technický katalog.
RAS-3HVRC2
1
2
3 4
1
6
7
8
6
9
10
11
12
13
6
5
Rozměr
a b c d e
Model
RAS-3HVRC2 26,5 103 127,5 15,88 9,52
Č. Popis Poznámky
1 Propíchnutý otvor pro kondenzát Otvor dlouhý 30x80
2 2 Připojovací otvor pro kotevní šrouby M10 2 vylamovací otvory
3 3 Nasávání vzduchu —
4 4 Propíchnutý otvor pro kondenzát Pro potrubí kondenzátu
5 5 Připojovací otvor pro kotevní šrouby M10 2 dlouhé otvory
6 6 Závěsová část
7 7 Výstup vzduchu —
8 8 Potrubní kryt —
9 9 Servisní kryt —
10
Svorkovnice pro zdrojové napájení a přenos
Šroub svorkovnice vodiče zdrojového napájení (M5)
Šroub svorkovnice přenosového vodiče (M4)
—
11 Šroub svorkovnice zemnícího vodiče (M5) —
12 Připojení potrubí kapalného chladiva S převlečnou maticí pro měděnou trubku s Øe
13 Připojení potrubí plynného chladiva S převlečnou maticí pro měděnou trubku s Ød
NÁZEV DÍLŮ
