Hitachi UTOPIA RAS-3HVRC2 - Nombre de Los Componentes

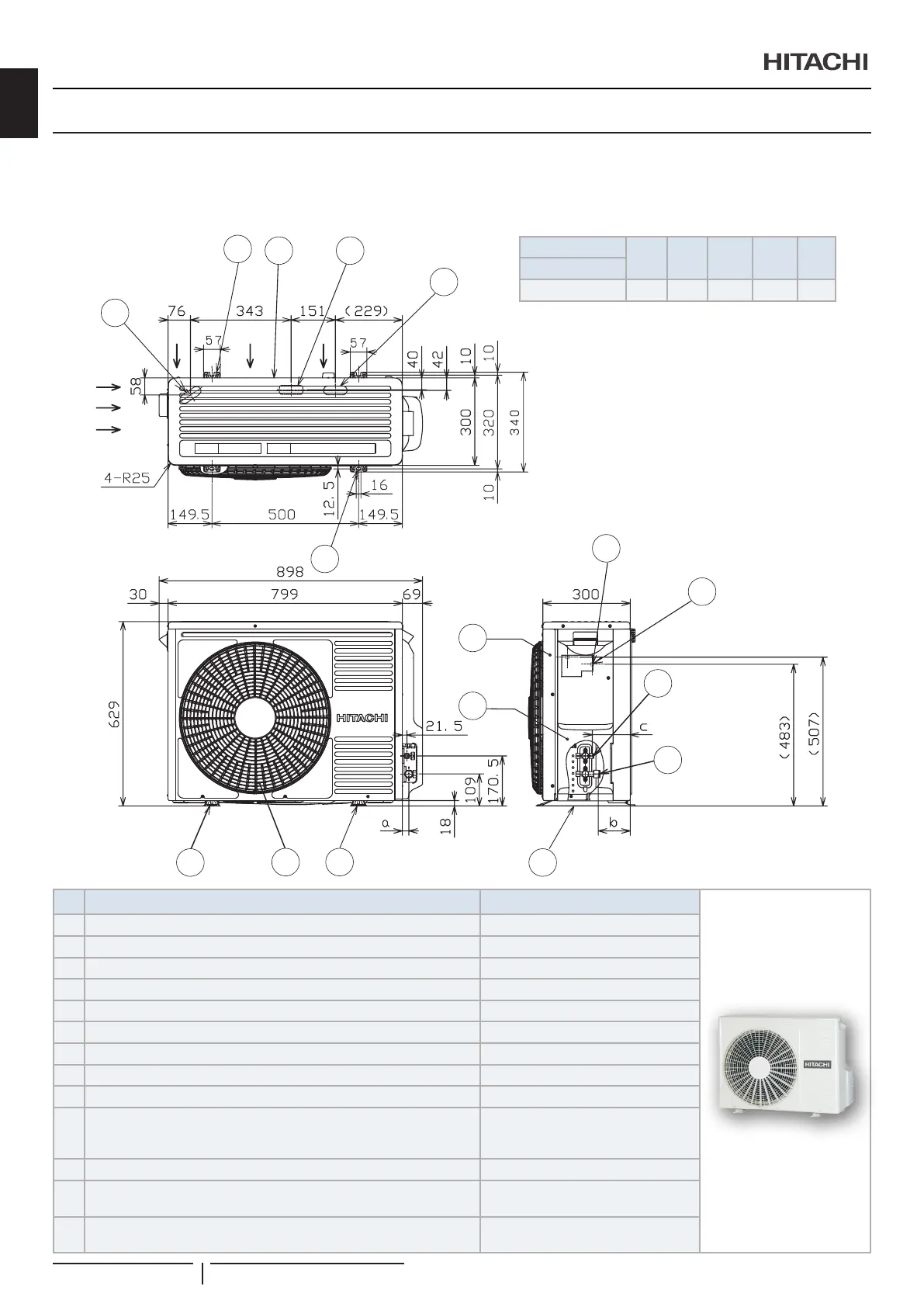

6 NOMBRE DE LOS COMPONENTES
Si desea más información, consulte el catálogo técnico.
RAS-3HVRC2
1
2
3 4
1
6
7
8
6
9
10
11
12
13
6
5
Dimensiones
a b c d e
Modelo
RAS-3HVRC2 26,5 103 127,5 15,88 9,52
Nº Descripción Observaciones
1 Oricio de desagüe perforado Oricio 30x80 de largo
2 Oricio de anclaje para el perno de M10 2 oricios de corte en U
3 Entrada de aspiración de aire —
4 Oricio de desagüe perforado Para tubería de desagüe
5 Oricio de anclaje para el perno de M10 Oricio 2 de largo
6 Pie
7 Salida de descarga de aire —
8 Tapa de la tubería —
9 Tapa de servicio —
10
Cuadro de terminales para la fuente de alimentación y transmisión
Tornillo terminal del cable de alimentación (M5)
Tornillo terminal del cable de transmisión (M4)
—
11 Tornillo terminal del cable de tierra (M5) —
12 Conexión del la tubería de líquido refrigerante
Con tuerca cónica para la tubería de
cobre de Øe
13 Conexión del la tubería de gas refrigerante
Con tuerca cónica para la tubería de
cobre de Ød
NOMBRE DE LOS COMPONENTES
PMML0548 rev.0 - 04/2020 - A10648790A
