Hitachi UTOPIA RAS-3HVRC2 - Denumirea Componentelor

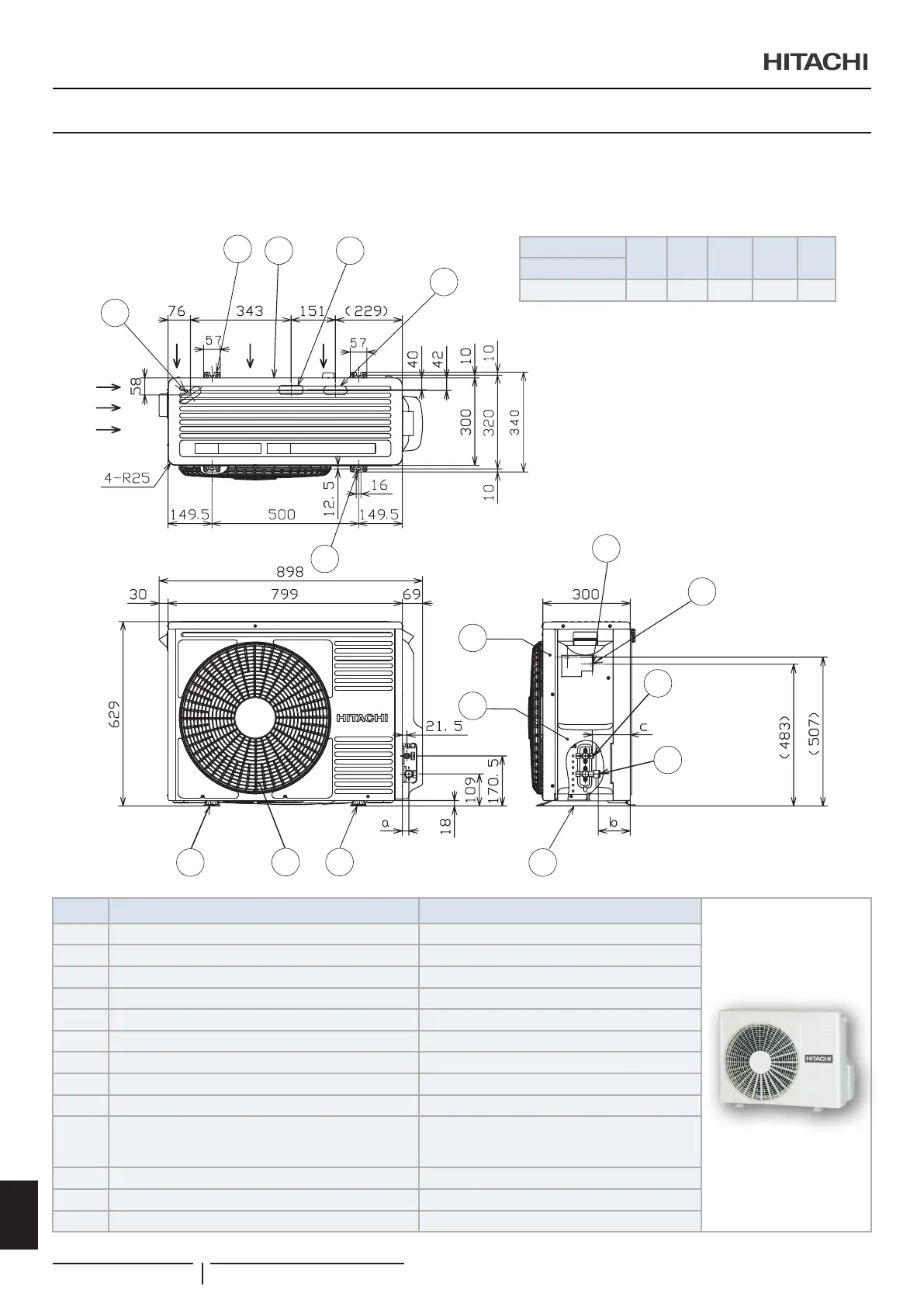

6 DENUMIREA COMPONENTELOR
Pentru mai multe informații consultați catalogul tehnic.
RAS-3HVRC2
1
2
3 4
1
6
7
8
6
9
10
11
12
13
6
5
Dimensiuni
a b c d e
Model
RAS-3HVRC2 26,5 103 127,5 15,88 9,52
Nr. Descriere Observații
1 Oriciu de drenare perforat Oriciu lung de 30x80
2 2 Oriciu de xare pentru șurub de ancorare M10 2 Oricii în formă de U
3 3 Intrare aspirare aer —
4 4 Oriciu de drenare perforat Pentru conducta de drenaj
5 5 Oriciu de xare pentru șurub de ancorare M10 2 Oriciu lung
6 6 Picior
7 7 Ieșire evacuare aer —
8 8 Capac conductă —
9 9 Capac de service —
10
Placă de borne pentru alimentare și transmisie
Terminal cu șurub pentru cablul de alimentare (M5)
Terminal cu șurub pentru cablul de transmisie (M4)
—
11 Terminal cu șurub pentru cablul de împământare (M5) —
12 Conexiune conductă de lichid frigoric Cu piuliță conică pentru Øe conductă de cupru
13 Conexiune conductă de gaz frigoric Cu piuliță conică pentru Ød conductă de cupru
DENUMIREA COMPONENTELOR
PMML0548 rev.0 - 04/2020 - A10648790A
