6 TEILEBEZEICHNUNG
Weitere Informationen nden Sie im Technischen Handbuch.
RAS-3HVRC2

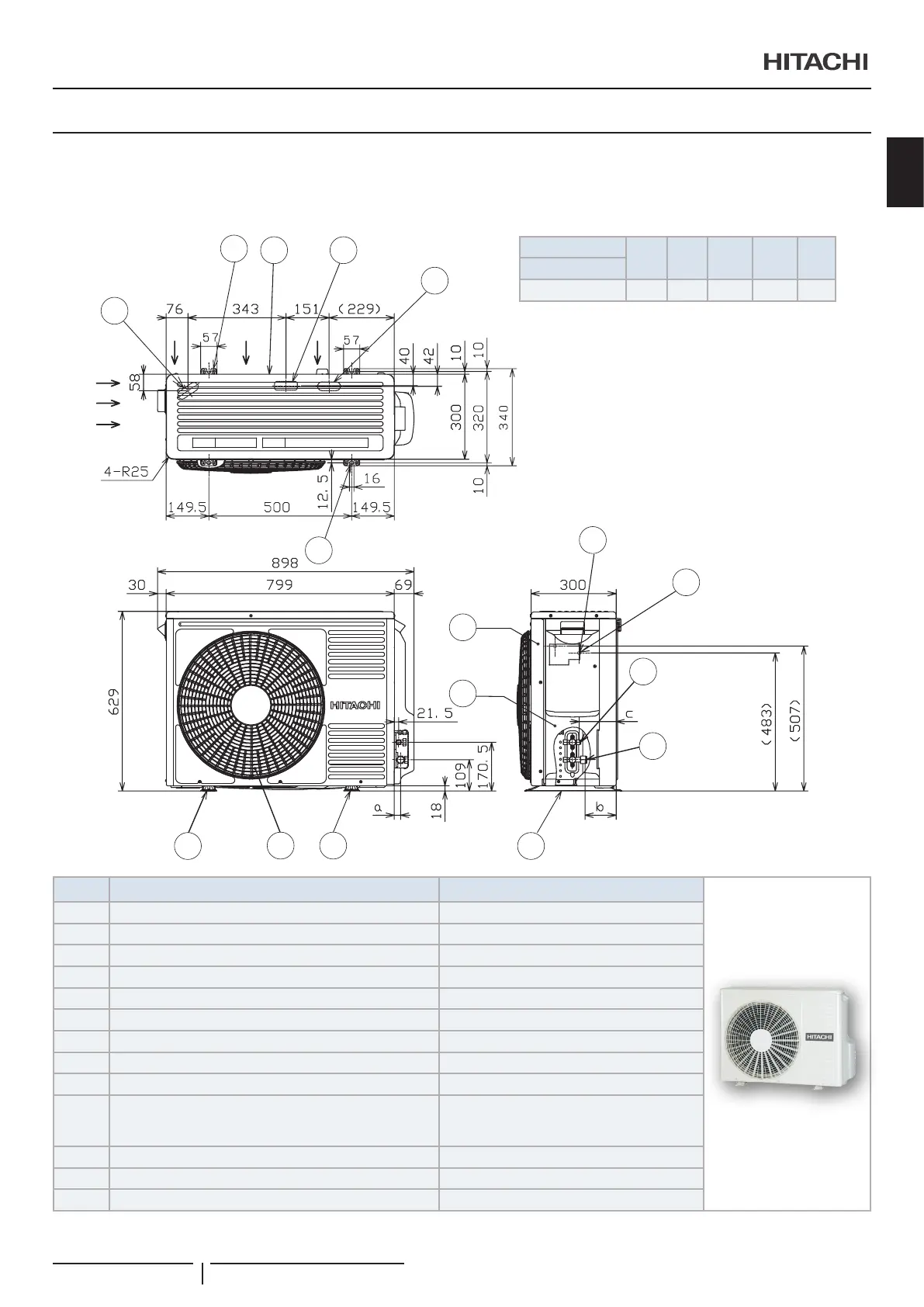

Abmessungen
a b c d e
Modell
RAS-3HVRC2 26,5 103 127,5 15,88 9,52
1
2
3 4
1
6
7
8
6
9
10
11
12
13
6
5
Nr. Beschreibung Bemerkungen
1 Ausgestanzte Ablaufö󰀨nung 30x80 Ö󰀨nung
2 Befestigungsbohrung für M10 Ankerschraube 2 Bohrungen in U-Form
3 Luftansaugeinlass —
4 Ausgestanzte Ablaufö󰀨nung Für Abussleitung
5 Befestigungsbohrung für M10 Ankerschraube 2 Ö󰀨nungen
6 Fußteil
7 Luftablassauslass —
8 Rohrleitungsabdeckung —
9 Wartungsabdeckung —
10
Anschlussleiste für Stromversorgung und -übertragung
Anschlussschraube des Stromversorgungskabels (M5)
Anschlussschraube des Übertragungskabels (M4)
—
11 Anschlussschraube des Erdungskabels (M5) —
12 Anschluss der Kältemittelüssigkeitsleitung Mit Konusmutter für die Kupferleitung mit Øe
13 Anschluss der Kältemittelgasleitung Mit Konusmutter für die Kupferleitung mit Ød
