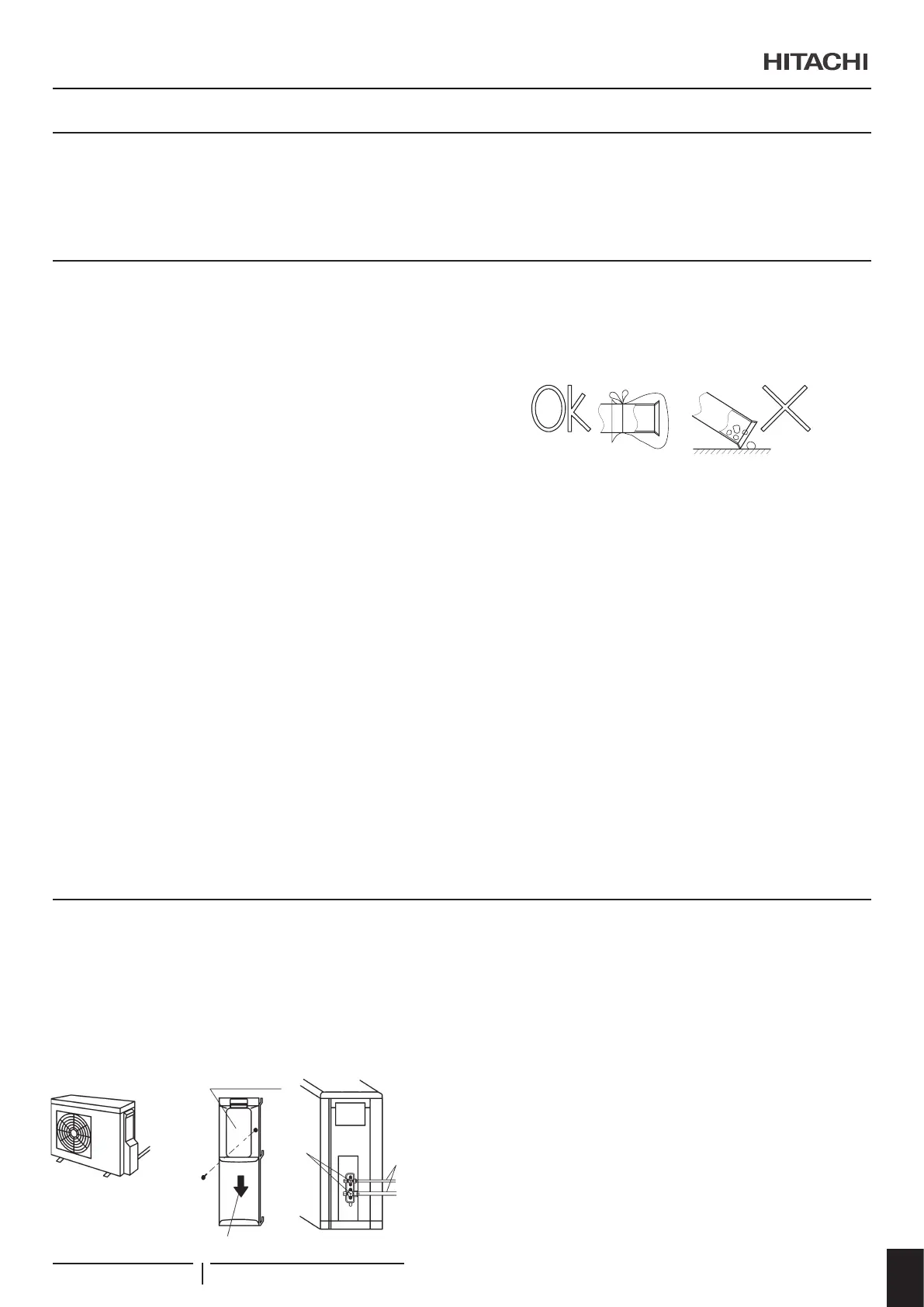

8 ТРУБОПРОВОД И ЗАПРАВКА ХЛАДАГЕНТА
! ВНИМАНИЕ
Убедитесь,чтоустановкаблокаитрубопроводахладагентавыполненывсоответствиисдействующимзаконодательствомвкаждой
стране.Помимоэтого,вЕвропенеобходимособлюдатьнормуEN378,котораяявляетсяприменимымстандартом.
8.1 МАТЕРИАЛЫ ТРУБОПРОВОДА
1 Подготовьте медные трубы, поставляемые на месте.
2 Выберите трубу соответствующей толщины из
материала, который может выдерживать достаточную
силу давления.
3 Выберите чистые медные трубы. Удостоверьтесь, что на
внутри нет пыли или влажности. Прежде чем подключать
трубы, продуйте их азотом, не содержащим кислорода,
для удаления пыли и частиц, которые могут быть внутри.
? ПРИМЕЧАНИЕ
• Система без влажности и загрязнения масла будет иметь
максимальнуюпроизводительностьиболеепродолжительный
срок службы, чем плохо подготовленная система. Будьте
особенно внимательны и убедитесь, что внутренняя часть
меднойтрубычистаяисухая.
• Вциклевнутреннегоблоканетхладагента.
! ВНИМАНИЕ
• Размерывсехнаружныхтрубыдолжныбытьвыбранытаким
образом,чтобыгарантироватьмеханическуюпрочностьпри
сжатии,расширении,вибрацииилипульсациихладагента.
• Все трубопроводы должны быть защищены от любого
воздействияокружающейсреды,такогокакзамерзаниеводы,
коррозияит.д.Прииспользованиигибкихтрубдолжныбыть
приняты меры предосторожности против механических
повреждений,чрезмерныхнапряженийприкрученииилидругих
подобныхвоздействий.
• Соединения с использованием конусной гайки должны быть
доступныдляпроведениятехническогообслуживания.
• Убедитесь,чтотрубопроводдляхладагентазаземленперед
подключением к блокам и в случае необходимости заправки
дополнительногохладагента.
• Покройте конец трубы надлежащим образом перед ее
введениемвотверстие.
• Неоставляйтетрубынаполу,незакрывихконецколпачком
иливиниловойлентой.
• Еслиустановкатрубопроводанебудетзавершенадоследую-
щегодняиливтечениеболеедлительногопериодавремени,
запаяйтеконцытрубопроводаизарядитеегобескислородным
азотомчерезсоединительныйфитингтипаклапанаШреде-
ра,чтобыпредотвратитьпопаданиевлагиичастиц.
• Не используйте изоляционный материал, содержащий NH
3
,
таккаконможетповредитьматериалмеднойтрубыистать
источникомутечкивбудущем.
После подключения трубопровода хладагента покройте
трубы изоляционным материалом, поставляемым на
местном рынке. Полностью изолируйте места соединения
труб и конусные гайки. Полностью изолируйте трубопроводы
для жидкости и газа, чтобы избежать снижения мощности и
образования конденсата на поверхности трубы.
! ВНИМАНИЕ
• Не используйте изоляционный материал, содержащий NH
3
,
таккаконможетповредитьматериалмеднойтрубыистать
источникомутечкивбудущем.
• Полностьюизолируйтекактрубопроводысхладагентом,так
и жидкостные трубопроводымеждувнутренним и наружным
блоком.
• Неиспользованиеизоляцииприведеткобразованиюконденсата
наповерхноститруб.
8.2 ПОДКЛЮЧЕНИЕ ТРУБОПРОВОДА ДЛЯ НАРУЖНОГО БЛОКА
1 Снимите крышку трубопровода блока. Протяните трубы
через заднюю сторону и уложите их в соответствии с
местом установки, как показано на рисунке. Проделайте
отверстия, вырезая или пробивая их с помощью отвертки в
месте отметки на задней части крышки. Удалите заусенец
с помощью ножа и нанесите изоляцию (приобретается на
местном рынке) для защиты кабелей и труб.
Крышка трубопровода
Трубопровод
с задней
стороны
Запорный
вентиль
Винт
Направление для снятия крышка трубопровода
Подключение
трубопровода
2 Установите крышку трубопровода, чтобы предотвратить
попадание дождевой воды внутрь электрической коробки.
3 Используйте трубогиб во время расположения труб.
4 Перед подсоединением труб убедитесь, что запорные
вентили полностью закрыты.
5 Подсоедините приобретаемые на местном рынке
трубы хладагента к внутреннему и наружному блокам.
Тонко нанесите масло на конусную гайку и трубу перед
затягиванием.
ТРУБОПРОВОД И ЗАПРАВКА ХЛАДАГЕНТА
PMML0548 rev.0 - 04/2020 - A10648790A
279
RU
