6 OSADE NIMED
Lisateavet saab tehnilisest kataloogist.
RAS-3HVRC2
1
2
3 4
1
6
7
8
6
9
10
11
12
13
6
5

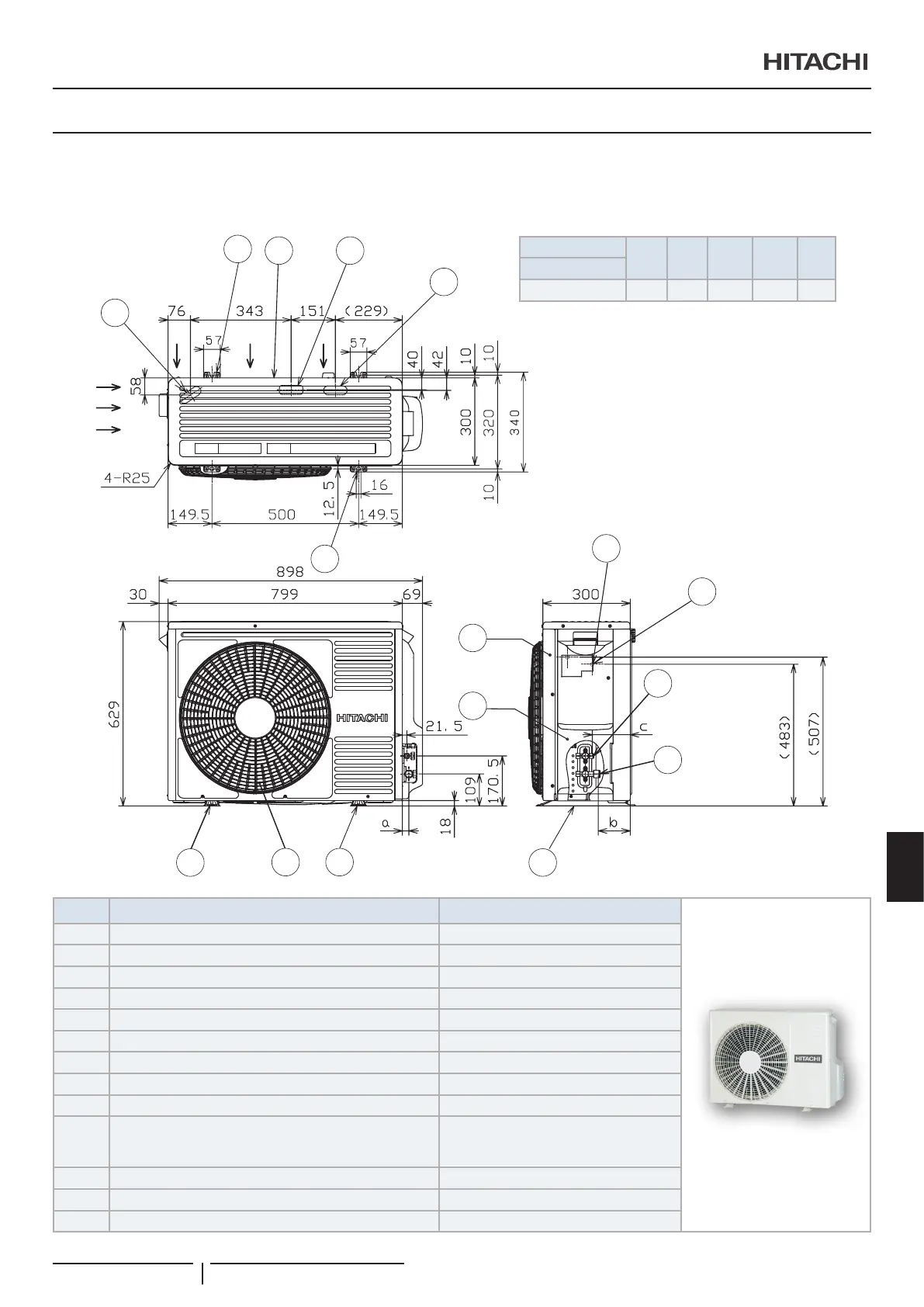

Mõõtmed
a b c d e
Mudel
RAS-3HVRC2 26,5 103 127,5 15,88 9,52
Nr Kirjeldus Märkused
1 Mulgustatud äravooluauk 30x80 pikk auk
2 2 Kinnitusauku M10 ankrupoldi jaoks 2-U lõikeava
3 3 Õhu sissevõtt —
4 4 Mulgustatud äravooluauk Äravoolutoru jaoks
5 5 Kinnitusauku M10 ankrupoldi jaoks 2-Pikk auk
6 6 Jalaosa
7 7 Õhu väljalase —
8 8 Torukate —
9 9 Teenindusluuk —
10
Elektritoite ja edastuse terminaliplokk
Elektritoitejuhtme terminalikruvi (M5)
Edastusjuhtme terminalikruvi (M4)
—
11 Maandusjuhtme terminalikruvi (M5) —
12 Jahutusvedelikutoru ühendus Øe vasktoru koonustugipinnaga mutriga
13 Jahutusgaasitoru ühendus Ød vasktoru koonustugipinnaga mutriga
