Hitachi UTOPIA RAS-3HVRC2 - Dzesētājvielas Cauruļvadi un Dzesētājvielas Uzpilde

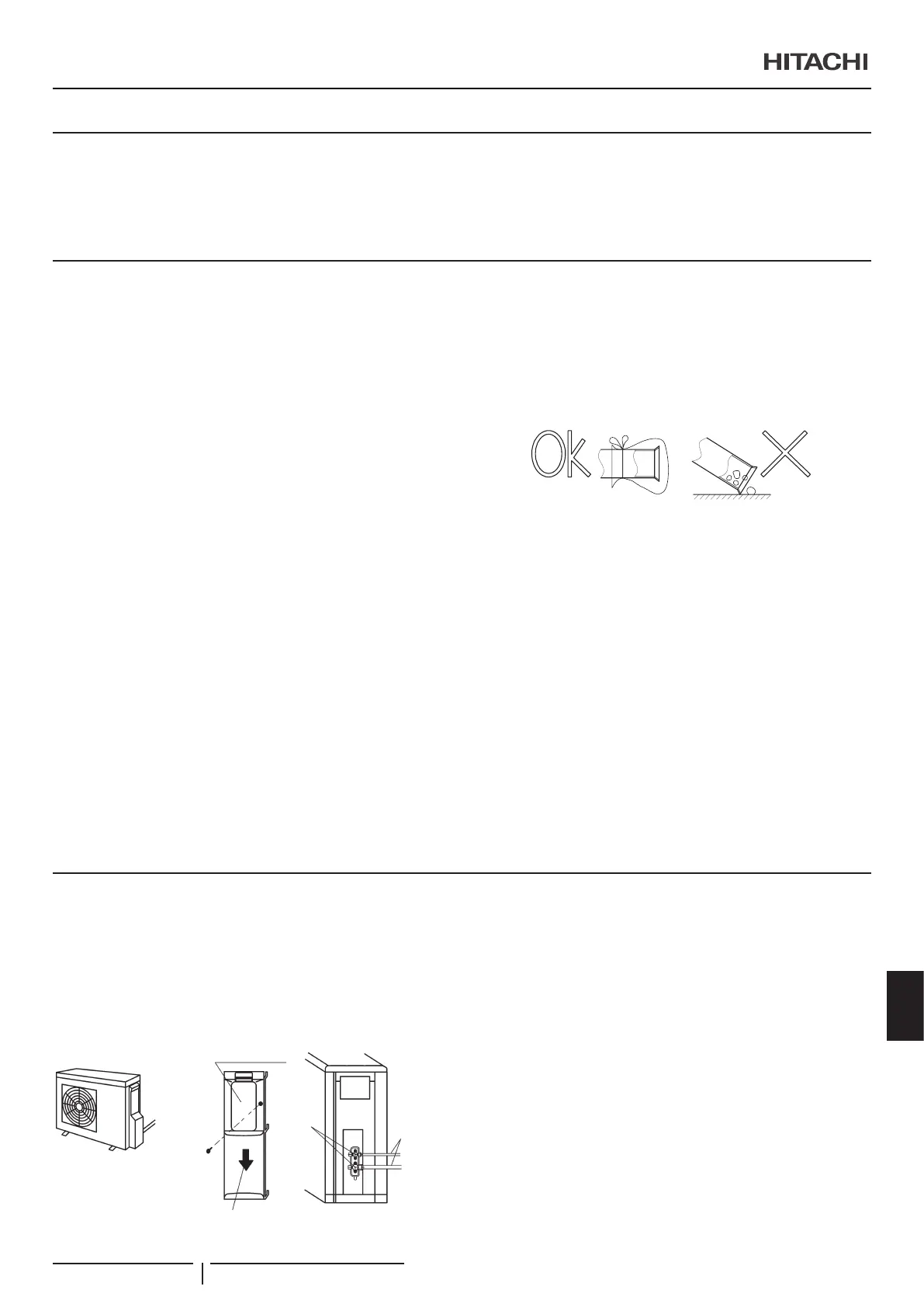

8 DZESĒTĀJVIELAS CAURUĻVADI UN DZESĒTĀJVIELAS UZPILDE
! UZMANĪBU
Pārliecinieties,kaierīces uzstādīšana unaukstumaģentacauruļvadu uzstādīšana atbilstkatrāvalstī spēkā esošajiemtiesību aktiem.ArīEiropāir
jāievēroEN378,jotasirpiemērojamaisstandarts.
8.1 CAURUĻVADU MATERIĀLI
1 Sagatavojiet vietēji piegādātas vara caurules.
2 Izvēlieties cauruļvadu izmēru ar pareizu biezumu un pareizu
materiālu, kuram var būt pietiekama spiediena izturība.
3 Izvēlieties tīras vara caurules. Pārliecinieties, vai iekšpusē
nav putekļu un mitruma pēdas. Pirms cauruļu pievienošanas
izpūtiet tās ar slāpekli bez skābekļa, lai atbrīvotos no
putekļiem vai svešķermeņiem.
? PIEZĪME
• Sistēma bez mitruma vai eļļas piesārņojuma sniegs maksimālu
veiktspējuundzīvesciklusalīdzinājumāarsliktisagatavotusistēmu.
Īpaširūpīgi jāpārliecinās, ka visi vara cauruļvadi iekšpusē ir tīri un
sausi.
• Iekštelpuierīcesciklalaikānavdzesētājvielas.
! UZMANĪBU
• Visi išoriniai vamzdžiai turi būti parenkami pagal dydį
ir matmenis, vengiant bet kokios mechaninės jėgos
dėl susitraukimo ar išsiplėtimo, vibracijos ar aušinimo
medžiagos pulsacijos.
• Visi vamzdžiai turi būti apsaugoti nuo bet kokio aplinkos
poveikio, pavyzdžiui, vandens užšalimo, korozijos ir pan.
Kai naudojamas lankstus vamzdis, reikia imtis atsargumo
priemonių, kad būtų išvengta mechaninių pažeidimų, per
didelių įtempių, atsirandančių dėl sukimo ar kt.
• Sklendės veržlių jungtys turi būti prieinamos priežiūros
darbams.
• Prieš sujungdami įrenginius ir, jei reikia papildomai įpilti
aušinimo medžiagos, įsitikinkite, kad aušinimo medžiagos
vamzdžiai yra įžeminti.
• Aizklājietcaurulesgalu,kadtastiekievietotscaurcaurumu.
• Nelieciet caurules tieši uz zemes bez vāciņa vai vinila lentes uz
caurulesgala.
• Ja cauruļvadu uzstādīšana nav pabeigta līdz nākamajai dienai
vai ilgāku laiku, atlodējiet cauruļvadu galus un uzlādējiet tos ar
skābekli nesaturošu slāpekli, izmantojot Schrader vārsta piekļuves
savienojumu,lainovērstumitrumaundaļiņupiesārņojumu.
• Nelietojietizolācijasmateriālu,kassaturNH
3
,jotasvarbojātvara
cauruļumateriāluunkļūtparnākamonoplūdesavotu.
Pēc dzesētājvielas cauruļvadu pievienošanas noslēgt
dzesētājviela caurules, izmantojot uz vietas nodrošināto
izolācijas materiālu. Pilnībā izolējiet savienojumus un koniskos
uzgriežņus cauruļvadu savienojuma daļās. Izolējiet šķidrumu
cauruļvadus un gāzes cauruļvadus, lai izvairītos no veiktspējas
samazināšanās un rasas veidošanās uz caurules virsmas.
! UZMANĪBU
• Nelietojietizolācijasmateriālu,kassaturNH
3
,jotasvarbojātvara
cauruļumateriāluunkļūtparnākamonoplūdesavotu.
• Pilnībāizolējietgandzesētājvielasgāzescauruļvadus,ganšķidruma
cauruļvadusstarpiekštelpuierīci(-es)unāraierīci.
• Jatasnavizolēts,uzcauruļvaduvirsmasizveidosiesrasa.
8.2 ĀRA IERĪCES CAURUĻVADU PIEVIENOŠANA
1 Noņemiet cauruļvadu pārsegu no ierīces. Tad ievietojiet
caurules caur aizmuguri un ievadiet cauruļvadus atbilstoši
uzstādīšanas vietai, kā parādīts attēlā. Izveidojiet caurumus,
izgriežot tos vadlīnijas garumā pārsega aizmugurē vai
caurdurot ar skrūvgriezi. Noņemiet vītni ar griezēju un
ievietojiet izolāciju (vietējā piegāde), lai aizsargātu kabeļus
un caurules.
Caurules pārsegs
Skrūve
Aizmugures
puses
cauruļvads
Noslē-
dzējvārsts
Virziens, lai noņemtu caurules pārsegu
Cauruļvadu
savienošana
2 Piestipriniet caurules pārsegu, lai lietus ūdens neiekļūtu
korpusā.
3 Pieslēdzot caurules, izmantojiet cauruļu izliekšanas
instrumentu cauruļu izliekšanas darbam.
4 Pirms cauruļu pieslēgšanas pārliecinieties, vai slēgvārsti ir
pilnībā aizvērti.
5 Pieslēdziet uz vietas nodrošinātās dzesētājvielas caurules
iekštelpu ierīcei un āra ierīcei. Pirms pievilkšanas uzklājiet
plānu eļļas kārtu koniskā uzgriežņa novietnē un uz caurules.
DZESĒTĀJVIELAS CAURUĻVADI UN DZESĒTĀJVIELAS UZPILDE
PMML0548 rev.0 - 04/2020 - A10648790A
219
LV
