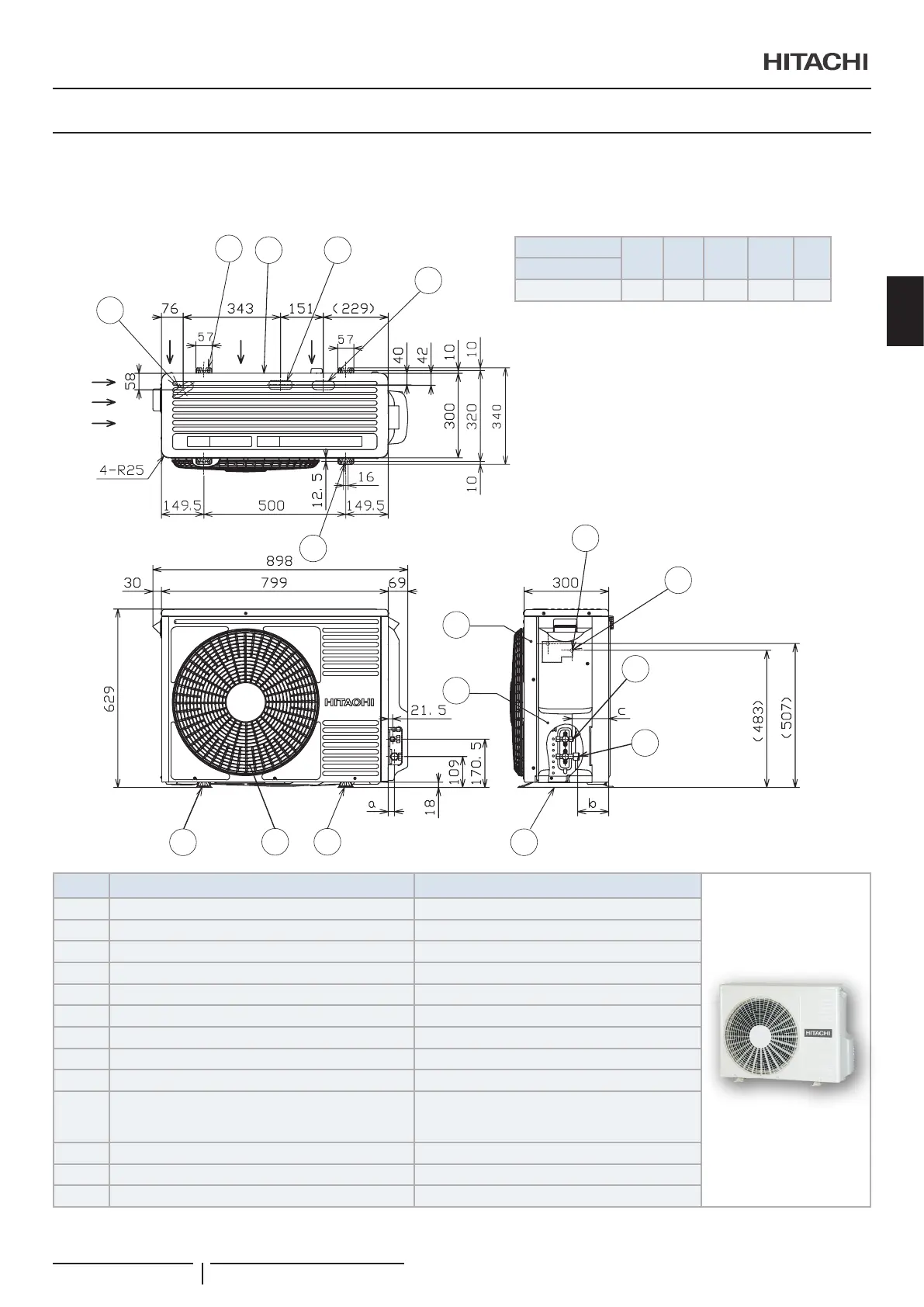

6 NOME DEI COMPONENTI
Per ulteriori informazioni, consultare il catalogo tecnico.
RAS-3HVRC2
Dimensioni
a b c d e
Modello
RAS-3HVRC2 26,5 103 127,5 15,88 9,52
1
2
3 4
1
6
7
8
6
9
10
11
12
13
6
5
Nº Descrizione Osservazioni
1 Foro di scarico punzonato Foro 30x80
2 Foro di collegamento per bullone di ancoraggio M10 2 fori a forma di U
3 Ingresso di aspirazione dell'aria —
4 Foro di scarico punzonato Per tubo di scarico
5 Foro di collegamento per bullone di ancoraggio M10 2 fori
6 Piede
7 Uscita scarico dell'aria —
8 Coperchio della tubazione —
9 Coperchio di servizio —
10
Morsettiera di alimentazione e trasmissione
Morsetto del cavo di alimentazione (M5)
Morsetto del cavo di trasmissione (M4)
—
11 Morsetto della messa a terra (M5) —
12 Collegamento del tubo del liquido refrigerante Con attacco a cartella per tubi in rame con Øe
13 Collegamento del tubo del gas refrigerante Con attacco a cartella per tubo in rame con Ød
NOME DEI COMPONENTI
