9 CONDUCTELE DE DRENAJ
9.1 CUPLAJ DE DRENARE
Atunci când baza unității exterioare este folosită temporar ca
receptor de drenare sau se evacuează apa de drenare, acest
cuplaj de drenare este utilizat pentru a conecta conductele de
drenaj.
Model
DBS-12L

Procedura de racordare
1 Introduceți capacul de plastic în cuplajul de drenare până la
porțiunile extrudate.
2 Introduceți cuplajul în baza unității până la porțiunile extrudate.
3 Dimensiunea cuplajului de drenare este de 15 mm (diametru
extern (OD)).
4 In şantier trebuie să se furnizeze o conductă de drenaj.
? NOTĂ
• Nuutilizați acest cuplajde drenare într-ozonărecedeoarece apa
drenatăarputeaîngheța.
• Acestcuplajdedrenarenuestesucientpentruacolectatoatăapa
drenată. Dacă trebuie colectată apa drenată, asigurați o tavă de
drenareestemaimaredecâtbazaunitățiișiinstalați-osubunitatea
cudrenaj.

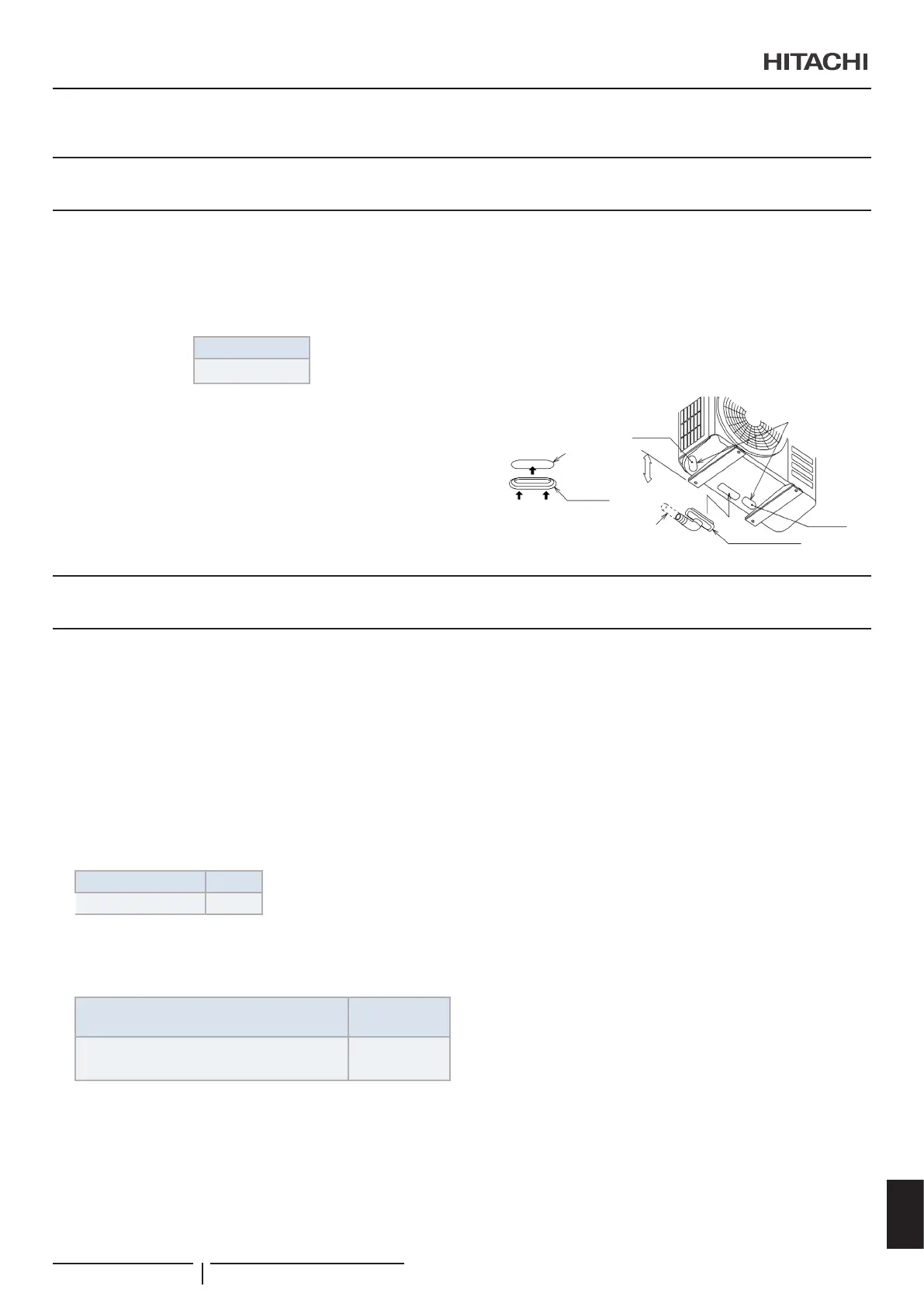

Conductă
de drenaj
Dop de
plastic
Dop de
plastic
Oriciu de
drenare
100 mm
Dop de
plastic
Oriciu de
drenare
Împingeți
Împingeți
≥ OD ∅15 mm
10 CABLAJUL ELECTRIC
10.1 VERIFICĂRI GENERALE
1 Asigurați-vă că toate componentele electrice furnizate in
şantier (întrerupătoare principale, disjunctoarele, cablurile,
tuburile izolante și bornele de cablu) au fost selectate
conform datelor electrice specicate. Asigurați-vă că
respectă codurile electrice naționale și regionale.
2 În conformitate cu Directiva Consiliului 2004/108/CE
(89/336/CEE) privind compatibilitatea electromagnetică,
în tabelul următor se indică: Impedanța maximă admisă
a sistemului Z
max
la punctul de interfață al utilizatorului, în
conformitate cu EN 61000-3-11.
MODEL Z
max
(Ω)
RAS-3HVRC2 0,43
3 Distorsiunile armonice pentru ecare model, în ceea ce
privește conformitatea cu IEC 61000-3-2 și IEC 61000-3-12,
sunt următoarele:
SITUAȚIA MODELELOR CONFORM
IEC 61000-3-2 ȘI IEC 61000-3-12 Ssc „xx”
MODELE
Unitate conformă cu IEC 61000-3-2
(utilizare profesională)
RAS-3HVRC2
4 Asigurați-vă că tensiunea sursei de alimentare este de
+/- 10% din tensiunea nominală.
5 Vericați dacă sursa de alimentare are o impedanță sucient
de mică pentru a garanta că tensiunea de pornire este de
cel puțin 85% din tensiunea nominală.
6 Vericați dacă cablul de împământare este conectat.
7 Conectați o siguranță cu capacitatea specicată.
? NOTĂ
Vericațișitestațipentruavăasiguracă,dacăexistămaimultesursede
alimentare,toatesuntoprite.
! PRECAUȚIE
• Vericațidacășuruburiledelabloculdebornesuntbinestrânse.
• Asigurați-văcăventilatorul interior șiventilatorulexterior s-au oprit
înainte de efectuarea lucrărilor de cablare electrică sau vericare
periodică.
• Protejațicablurile,conductelededrenajșicomponenteleelectricede
șobolanisaualteanimalemici.Dacănusuntprotejate,șobolaniiar
putea deteriora piesele neprotejate și în cel mai rău caz se poate
produceunincendiu.
• Înfășurațicablurilecubandaadezivășiastupațioriciuldeconectare
a cablajului cu material de etanșare pentru a proteja produsul de
pătrundereaapeidecondenssauainsectelor.
• Strângeți bine cablurile cu brida de cabluri în interiorul unității
interioare.
• Introduceți cablurile prin oriciul perforat din capacul lateralatunci
cândutilizațitubizolant.
• Fixați cablul telecomenzii cu brida de cabluri în interiorul cutiei
electrice.
• Cablajul electric trebuie să respecte codurile naționale și locale.
Contactați autoritatea locală în legătură cu standardele, regulile,
regulamenteleetc.
• Vericațidacăcabluldeîmpământareestecorectconectat.
• Conectațiosiguranțăcucapacitateaspecicată.
! PERICOL
• Nu conectați și nu reglați cablajele sau conexiunile dacă nu ați
închis mai întâi întrerupătorul principal.
• Vericați dacă cablul de împământare este corect conectat,
etichetat și blocat în conformitate cu codurile naționale și locale.
CONDUCTELE DE DRENAJ
