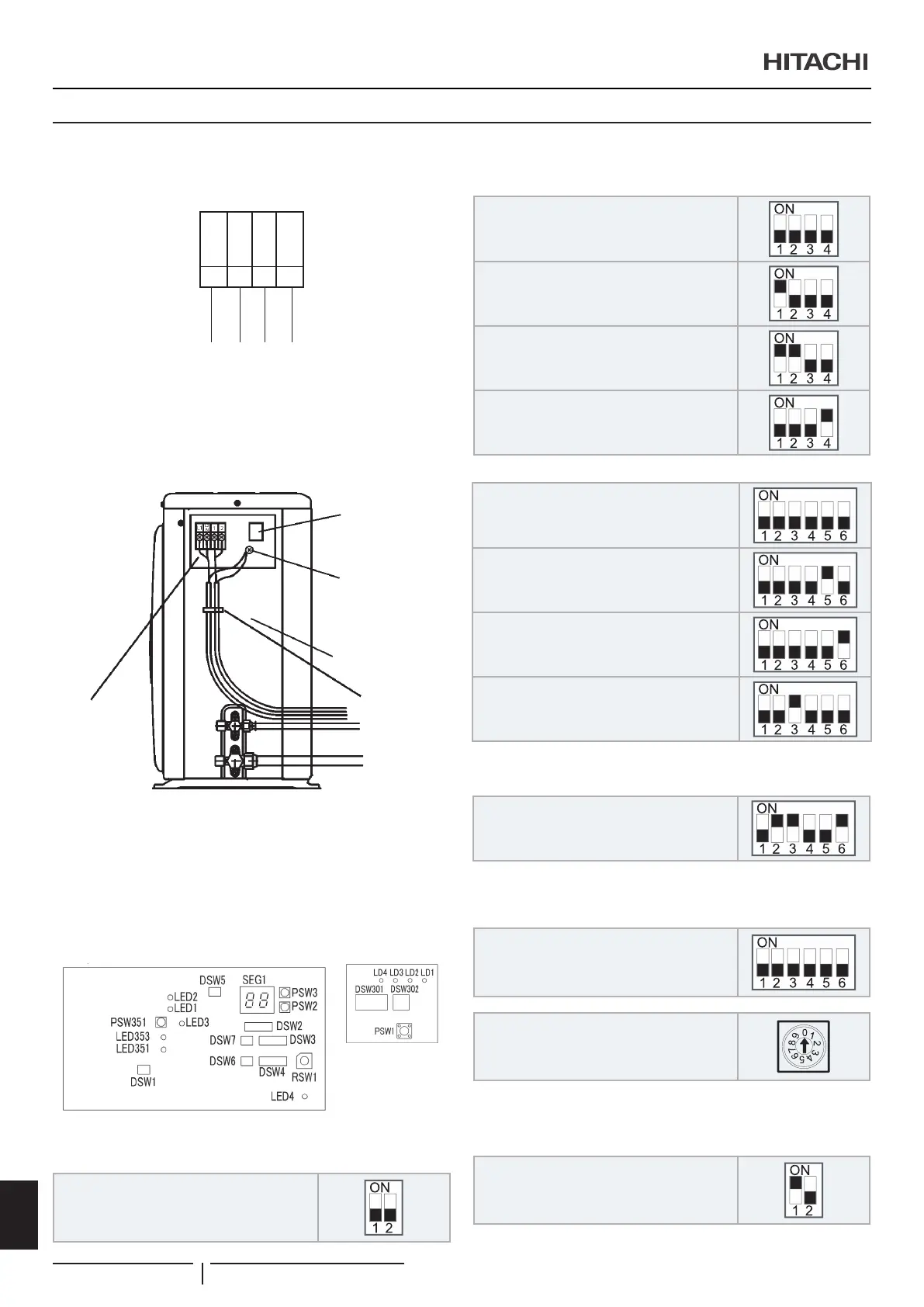

10.2 CONECTAREA CABLAJULUI ELECTRIC AL UNITĂȚILOR EXTERIOARE
În gura de mai jos se arată conectarea cablajului electric al
unității exterioare:
L1
L2
N
1 2
Alimentare cu energie
c.a. 230 V
Cablu de control (5 V)
Instrucțiuni pentru cabluri și tablouri electrice:
Cabluri de
alimentare
PCB
Bornă de
împământare
Capac lateral
Cablaj de
transmisie
10.2.1 Setarea comutatoarelor DIP ale unității
exterioare
Numărul și amplasarea comutatoarelor DIP
PCB-ul din unitatea exterioară funcționează cu 7 tipuri de
comutatoare DIP și 4 butoane. Amplasament:
PCB1 PCB2
DSW1: Nu este necesară nicio setare
Dacă setați pinul 1 pe ON nu se detectează
curentul electric. Pinul nr. 1 trebuie să e
readus la OFF după executarea lucrărilor
electrice.
DSW301: Modul Probă de funcționare
Setare din fabrică
Răcire
Încălzire
Oprire forțată a compresorului
DSW2: Setarea funcției opționale
Setări din fabrică
Setări funcții opționale
Mod setare intrare/ieșire externă
Răcire anuală
DSW3: Setarea capacității (nu este necesară
nicio setare)
Setare poziție
DSW4 / RSW1: Setarea numărului ciclului de
agent frigoric (setare necesară)
Setarea zecilor
Setarea poziției
Setare prin introducerea șurubelniței în
canelură (setarea numărului unităților)
DSW5: Rezistența bornei nale (nu este
necesară nicio setare)
Setare din fabrică
CABLAJUL ELECTRIC
PMML0548 rev.0 - 04/2020 - A10648790A
