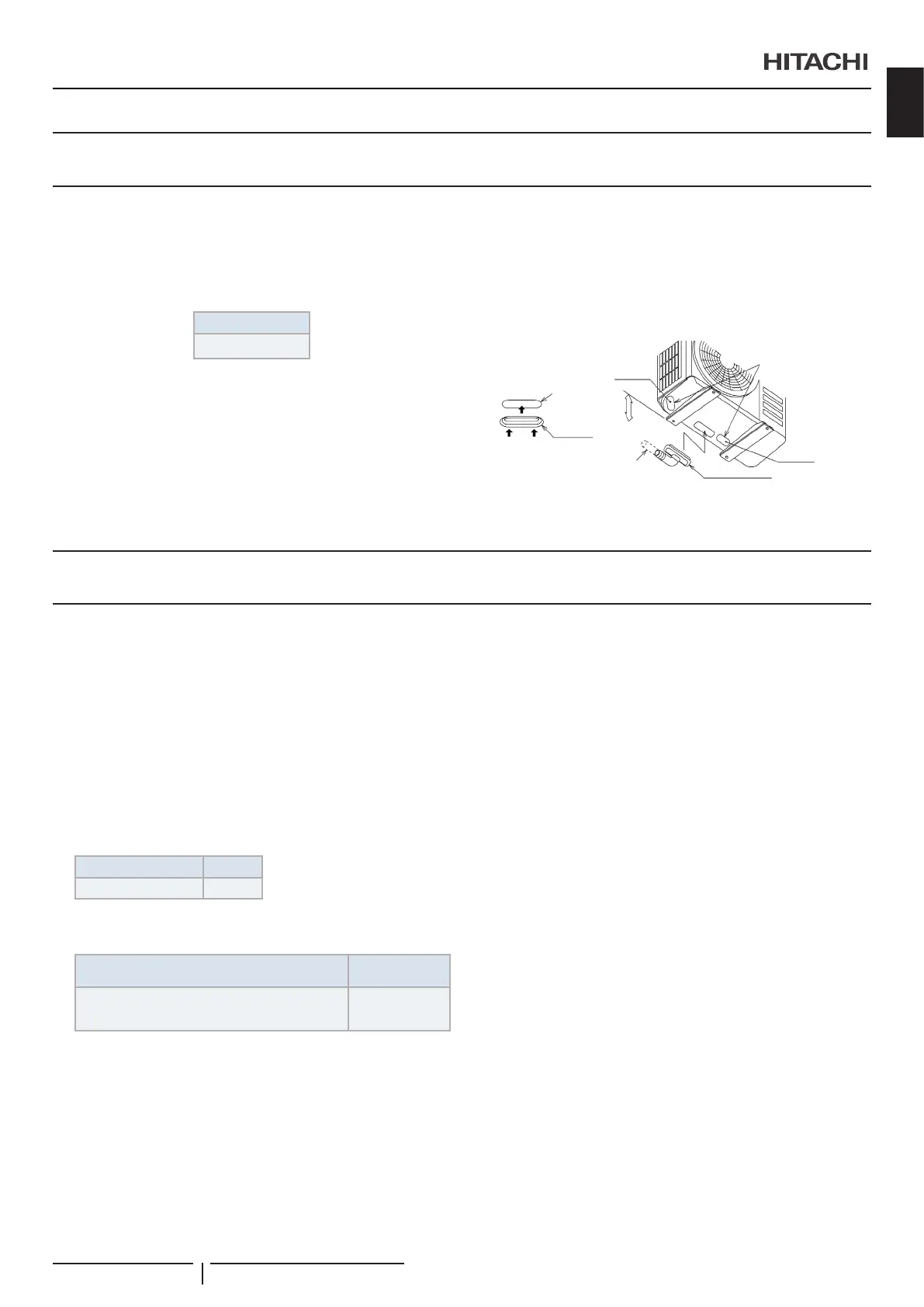

9 TUBERÍA DE DESAGÜE
9.1 ACOPLAMIENTO DEL DESAGÜE
Cuando la base de la unidad exterior se utiliza temporalmente
como recipiente de desagüe y se descarga el agua contenida
en el mismo, este acoplamiento se utiliza para conectar la
tubería de desagüe.
Modelo
DBS-12L

Procedimiento de conexión
1 Inserte el tapón de plástico en el acoplamiento de desagüe
hasta la parte extruída.
2 Introduzca el acoplamiento en la base de la unidad hasta las
partes extruídas.
3 El tamaño del acoplamiento de desagüe es de 15 mm (D. E.)
4 La tubería de desagüe la suministra el instalador.
? NOTA
• Noutiliceesteacoplamientodedesagüeenzonasfrías,yaquese
podríacongelarelaguadeldesagüe.
• Esteacoplamientonoessucientepararecogerelaguadeldesagüe.
Siesnecesariorecogerelagua,utiliceunabandejadedesagüeque
seamayorquelabasedelaunidadycolóqueladebajodelamisma.
Tubería de desagüe
Tapón de plástico
Tapón de plástico
Oricio de desagüe
100 mm
Tapón de plástico
Oricio de desagüe
Empujar
Empujar
≥ O.D. ∅15 mm
10 CABLEADO ELÉCTRICO
10.1 COMPROBACIONES GENERALES
1 Asegúrese de que los componentes eléctricos suministrados
por el instalador (interruptores de alimentación principal,
disyuntores, cables, conectores y terminales de cables) han
sido correctamente seleccionados según los datos eléctricos
indicados. Asegúrese de que cumplen la normativa eléctrica
nacional y regional.
2 De acuerdo con la directiva 2004/108/EC (89/336/CEE),
relacionada con la compatibilidad electromagnética, la
siguiente tabla indica: Impedancia máxima Z
max
permisible
para el sistema en el punto de conexión al suministro del
usuario, según EN61000-3-11.
MODELO Z
max
(Ω)
RAS-3HVRC2 0,43
3 La situación de armónicos de cada modelo relacionada con
IEC 61000-3-2 e IEC 61000-3-12 es la siguiente:
SITUACIÓN DE LOS MODELOS RESPECTO
A IEC 61000-3-2 E IEC 61000-3-12 Ssc “xx”
MODELOS
Equipamiento conforme a IEC 61000-3-2
(uso profesional)
RAS-3HVRC2
4 Compruebe que la tensión de alimentación está dentro de
+/-10% de la tensión nominal.
5 Asegúrese de que la fuente de alimentación tiene una
impedancia lo sucientemente baja como para garantizar
que la tensión inicial no se reduzca más del 85% de la
tensión nominal.
6 Compruebe que el cable de tierra está conectado.
7 Conecte un fusible de la capacidad especicada.
? NOTA
Encasodeexistirmásdeunafuentedealimentación,asegúresedeque
todasestánapagadas.
! PRECAUCIÓN
• Asegúrese de que los tornillos del bloque de terminales estén
rmementeapretados.
• Asegúrese de que el ventilador de la unidad interior y exterior se
hayan parado antes de realizar cualquier trabajo con el cableado
eléctricoolacomprobaciónperiódica.
• Protejaloscables,latuberíadedesagüeylaspiezaseléctricasde
lasratasuotrosanimalespequeños.Delocontrario,podríandañar
laspiezasnoprotegidasy,enelpeordeloscasos,puedeproducirse
unincendio.
• Enrolleelmaterialaislantesobrantealrededordeloscablesytapeel
oriciodeconexióndelosmismosconelsellador,deformaqueelpro-
ductoquedeprotegidodelosinsectosydelacondensacióndeagua.
• Fijermementeloscablesdentrodelaunidadinteriorutilizandola
brida.
• Introduzcaloscablesatravésdeloricioperforabledelatapalateral
cuandoutiliceunconducto.
• Sujeteelcabledelmandoadistanciaconlaabrazaderaenelinterior
delacajaeléctrica.
• Elcableadoeléctricodebecumplirconlanormativalocalynacional.
Póngase en contacto con la autoridad local correspondiente para
obtenerinformaciónacercadelasnormas,leyes,regulaciones,etc.
• Compruebequeelcabledetierraestáconectadormemente.
• Conecteunfusibledelacapacidadespecicada.
! PELIGRO
• No conecte ni ajuste ningún cable ni conexión si el interruptor
principal no está apagado.
• Compruebe que el cable de tierra esté correctamente conectado,
etiquetado y bloqueado de acuerdo con la normativa nacional y
local.
