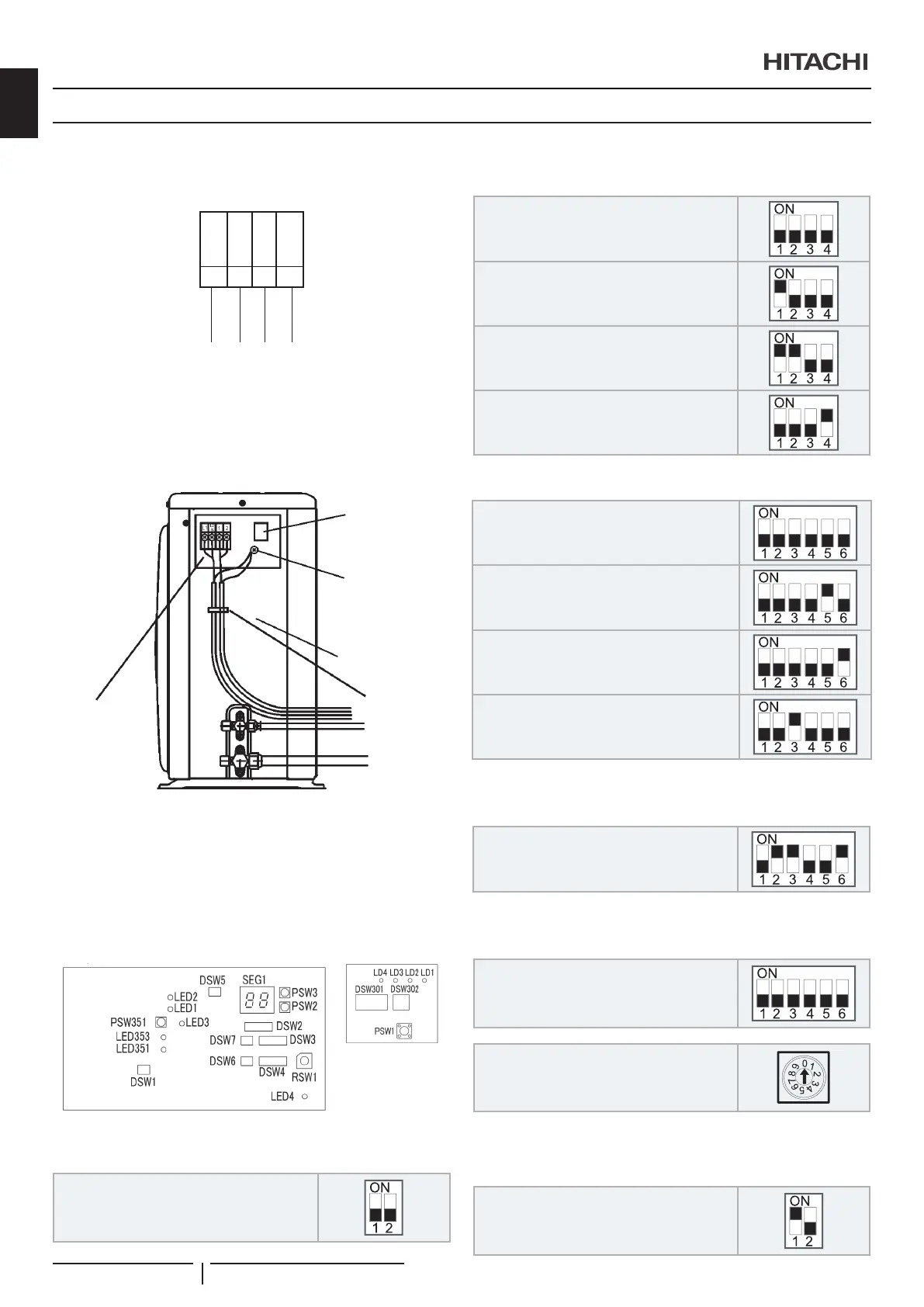

10.2 CONEXIÓN DEL CABLEADO ELÉCTRICO DE LAS UNIDADES EXTERIORES
A continuación se muestra la conexión del cableado eléctrico de
la unidad exterior:
L1
L2
N
1 2
Fuente de alimentación
de 230 V CA
Cable de control (5V)
Instrucciones para el cableado y el cuadro eléctrico
Cables de
alimentación
PCB
Terminal de
tierra
Tapa
lateral
Cables de
transmisión
10.2.1 Ajuste de los conmutadores DIP de la
unidad exterior
Cantidad y posición de los conmutadores DIP
La PCB de la unidad exterior funciona con 7 tipos de
conmutadores DIP y 4 pulsadores. La posición es la siguiente:
PCB1 PCB2
DSW1: No es necesario realizar ningún ajuste
Cuando se ajusta el pin nº 1 en posición ON,
se cancela la detección de corriente eléctrica.
Debe volver a colocarlo en OFF una vez
realizados los trabajos eléctricos.
DSW301: Modo de prueba de funcionamiento
Ajuste de fábrica
Enfriamiento
Calefacción
Parada forzada del compresor
DSW2: Ajuste de la función opcional
Ajuste de fábrica
Ajuste de funciones opcionales
Modo de ajuste de entrada/salida externa
Enfriamiento anual
DSW3: Ajuste de la capacidad (no es necesario
realizar ningún ajuste)
Posición de ajuste
DSW4 / RSW1: Ajuste del número del ciclo de
refrigerante (ajuste necesario)
Ajuste para el dígito de las decenas
Posición de ajuste.
Ajústelo insertando un destornillador en la
hendidura (ajuste para el último dígito)
DSW5:resistenciadelterminalnal(noes
necesario realizar ningún ajuste)
Ajuste de fábrica
