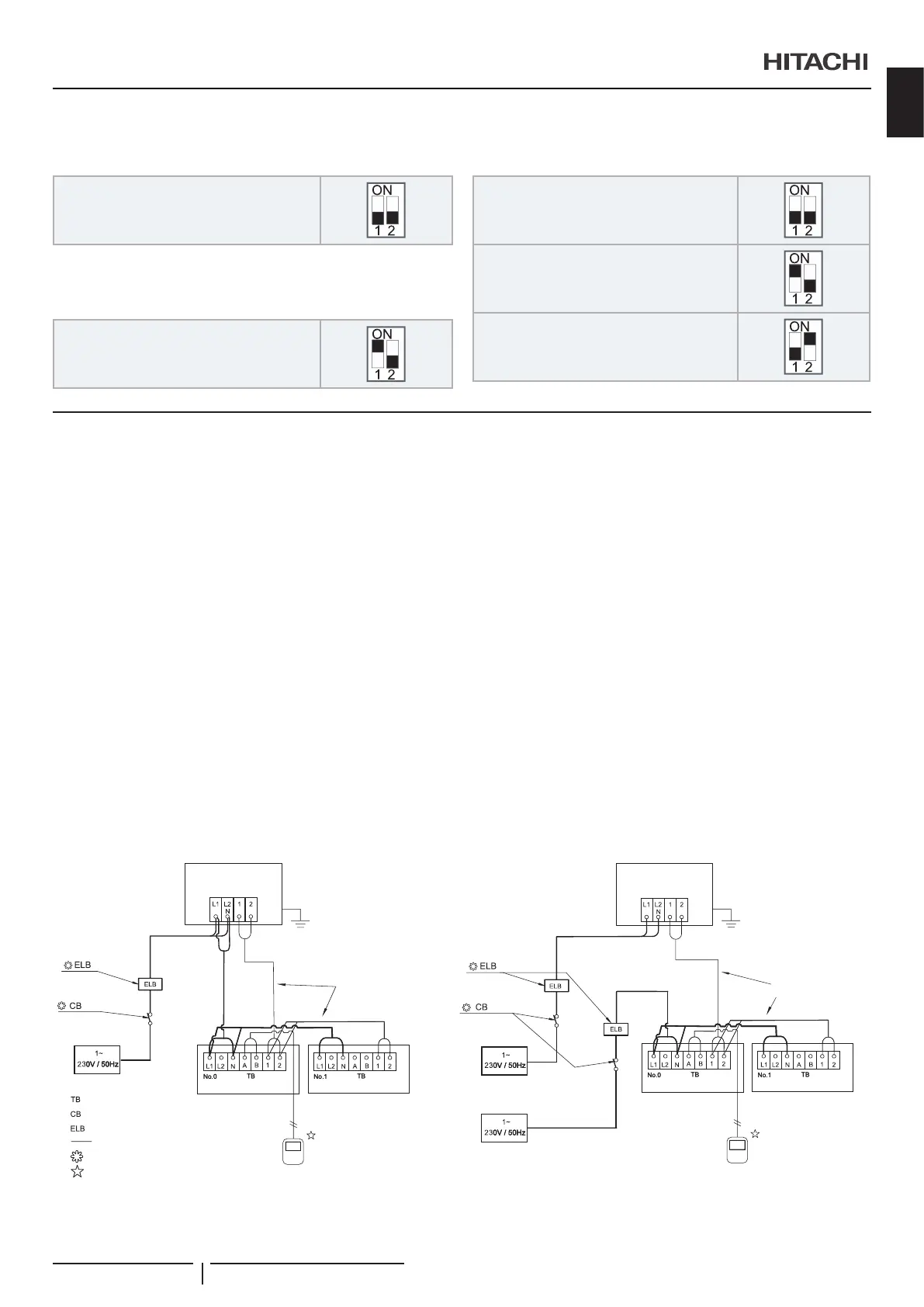

DSW6: No es necesario realizar ningún ajuste
(nomodicar)
Ajuste de fábrica
DSW7: No es necesario realizar ningún ajuste
(nomodicar)
Ajuste de fábrica
DSW302: Ajuste de la longitud de las tuberías
(ajuste necesario)
Ajuste de fábrica
Longitud de las tuberías (≤5 m)
Longitud de las tuberías (≥30 m)
10.3 CABLEADO COMÚN
10.3.1 Cableado eléctrico entre la unidad interior y la exterior
Conecte los cables eléctricos entre la unidad interior y la
exterior, tal y como se muestra a continuación.
La tubería de refrigerante y el cableado de control están
conectados a las unidades del mismo ciclo de refrigerante.
Utilice un cable de par trenzado (de más de 0,75 mm²) para
el cableado de servicio entre la unidad exterior y la interior, y
el cableado de servicio entre las unidades interiores.
Utilice un cable de 2 núcleos para la línea de servicio (no
utilice un cable con más de tres núcleos). Utilice cables
blindados para el cableado intermedio para proteger a las
unidades del ruido en longitudes inferiores a 300 m. El
tamaño debe respetar la reglamentación local.
Realice un oricio cerca de la abertura para la conexión
del cable de alimentación cuando conecte varias unidades
exteriores desde una línea de alimentación.
Los tamaños recomendados del disyuntor se detallan en el
apartado Tamaño del cableado.
En caso de que no se use un conducto para el cableado de
la instalación, je los casquillos de caucho con adhesivo al
panel.
El cable de par trenzado blindado del H-LINK debe estar
conectado a tierra en el lateral de la unidad exterior.
! PRECAUCIÓN
• Presteatenciónalaconexióndelalíneadeservicio.Unaconexión
incorrectapodríacausarfallosenlaPCB.
• Asegúrese de que los componentes eléctricos suministrados por
el instalador (interruptores de alimentación principal, disyuntores,
cables,conectoresyterminalesdecables)sehayanseleccionado
correctamentesegúnlosdatoseléctricosindicadosenestecapítulo
yquecumplenconlanormativalocalynacional.Sifueranecesario
contacte con la autoridad local correspondiente para obtener
informaciónacercadelanormativa,leyes,reglamentos,etc.
• Todos los cables y componentes eléctricos suministrados deben
cumplirlanormativalocal.
Alimentación desde la unidad exterior a la interior (ejemplo)
Alimentación independiente de la unidad exterior y la unidad interior
(ejemplo)
Unidad exterior
del sistema nº 0
Unidad exterior
del sistema nº 0
Línea de servicio
(cable de par trenzado blindado)
5 V CC (transmisión no polar,
sistema H-LINK)
Mando a distancia
(cable de par trenzado blindado)
Línea de servicio
(cable de par trenzado
blindado)
5 V CC (transmisión
no polar, sistema
H-LINK)
Unidad interior
Unidad interior
Cuadro de terminales
Disyuntor
Disyuntor de fuga a tierra
Cableado de la instalación
Suministrado por el instalador
Accesorio opcional
Mando a distancia
(cable de par trenzado blindado)
Unidad interior
Unidad interior
CABLEADO ELÉCTRICO
PMML0548 rev.0 - 04/2020 - A10648790A
29
ES
