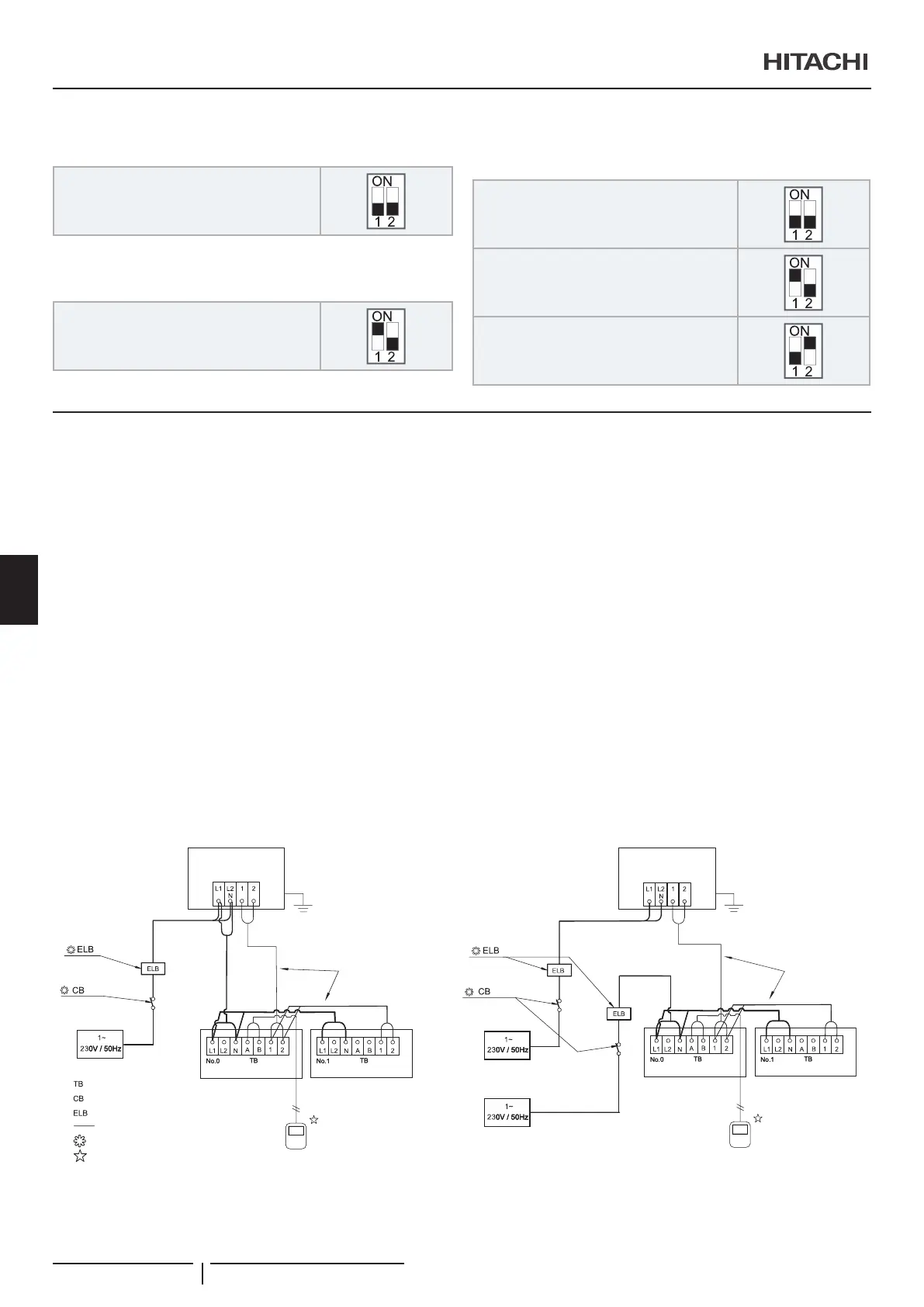

Hitachi UTOPIA RAS-3HVRC2 - Page 154


DSW6: Ingen inställning krävs (ändra inte)
Fabriksinställning

DSW7: Ingen inställning krävs (ändra inte)
Fabriksinställning

DSW302: Inställning av rörlängd (inställning
krävs)
Inställning före leverans
Rörlängd (< 5 m)
Rörlängd (≥ 30 m)
10.3 GEMENSAMMA KABLAR
10.3.1 Anslutning av elektriska ledningar mella inomhus- och utomhusenheten
• Anslut de elektriska ledningarna mellan inomhus- och
utomhusenheten enligt nedanstående bild.
• Om kylrören och kontrollkabeln är anslutna till enheterna i
samma kylmediecykel.
• Använd tvinnad parkabel (över 0,75 mm²) för styrkablar
mellan utomhusenhet och inomhusenhet samt för styrkablar
mellan inomhusenhet och inomhusenhet.
• Använd 2-trådig ledare för driftskabeln (använd inte kabel
med er än 3 trådar). Använd avskärmade kablar för
anslutningar för att skydda enheterna mot störningar vid
längder på under 300 m och dimensioner i enlighet med
lokala bestämmelser.
• Ta upp ett hål i närheten av anslutningshålet för elkablar när
era utomhusenheter är anslutna från en strömförsörjnings-
kabel.
• Rekommenderade säkringsstorlek anges i kabelstorleksav-
snittet.
• Om inget kabelrör används till kablarna fästs gummibuss-
ningar med lim på panelen.
• H-LINK par-tvinnad skärmad kabel måste fästas i utomhu-
senhetens sida.
! VARNING
• Varnogameddriftslinansanslutning.Felaktiganslutningkanorsaka
felidettrycktakretskortet.
• Setillattallaickemedföljandeelektriskakomponenter(huvudström-
brytare, kretsbrytare, kablar, kontakter och kabelanslutningar) har
valtsenligtdeelektriskadatasomangivitsidettakapitlet,samtatt
deföljernationellaochlokalabestämmelser.Kontaktadelokalamyn-
digheterna avseende standard, regler, bestämmelser och dylikt vid
behov.
• Alla kablar och elektriska komponenter måste uppfylla lokala
bestämmelser.
Strömkälla från utomhusenhet till inomhusenhet (exempel)
Oberoende strömkälla för utomhusenhet och inomhusenhet
(exempel)
Utomhusenhet för
system nr. 0
Utomhusenhet
för system nr. 0
Driftsledning
(skärmad parkabel)
DC5V (Icke-polär överföring,
H-LINK-system)
Fjärrkontroll
(tvinnad skärmad parkabel)
Driftsledning
(Tvinnad skärmad
parkabel)
DC5V (Icke-polär
överföring,
H-LINK-system)
Inomhusenhet
Inomhusenhet
Uttagspanel
Kretsbrytare
Jordfelsbrytare
Kablar
Medföljer ej
Extra tillbehör
Fjärrkontroll
(tvinnad skärmad parkabel)
Inomhusenhet
Inomhusenhet
ELEKTRISKA ANSLUTNINGAR
