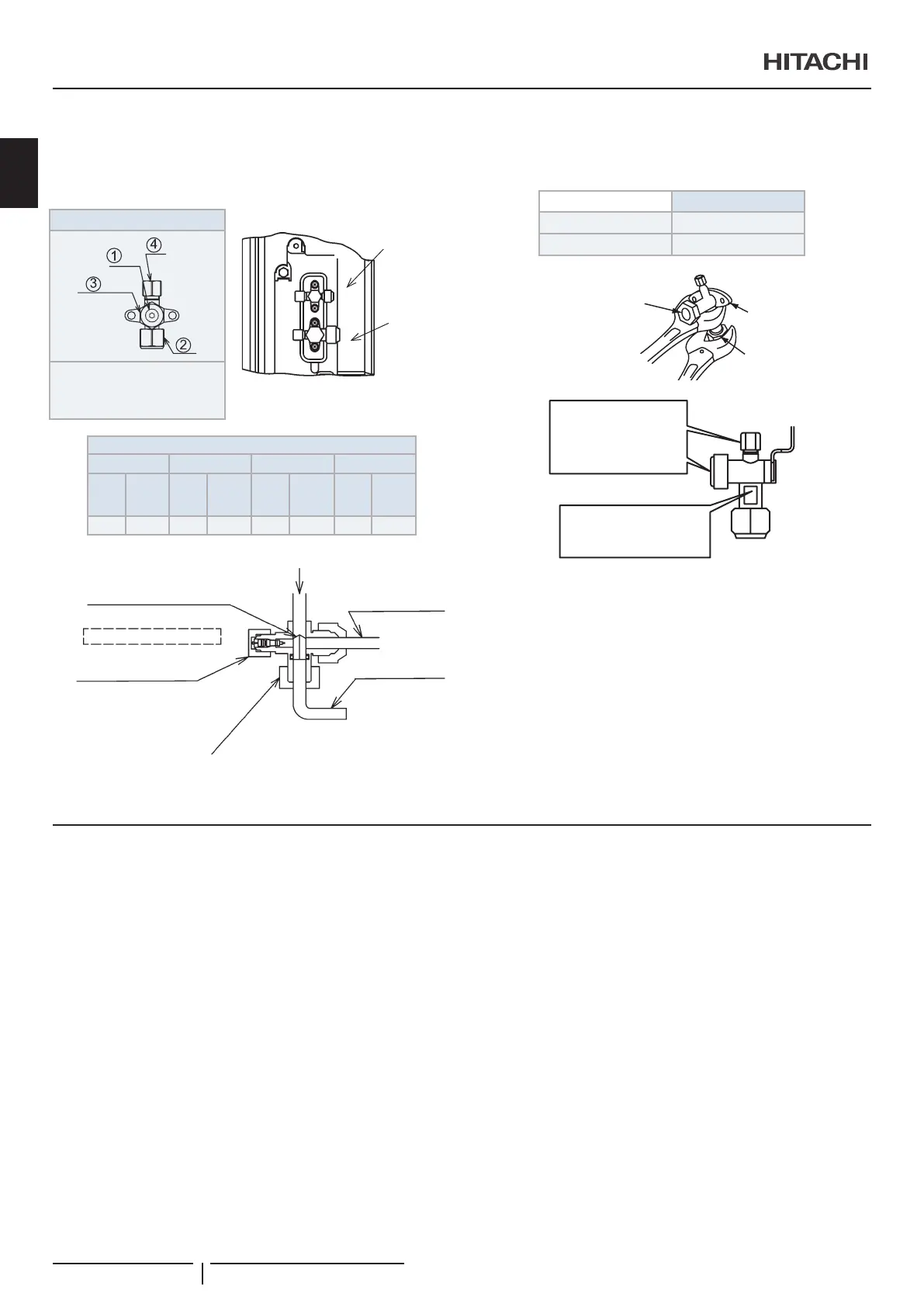

8.2.1 Absperrventil Außengerät
Die Verwendung des Absperrventils erfolgt gemäß folgender
Abbildungen und Tabellen:
T-Ventil
Absperrventil
(Gas)
Absperrventil
(Flüssigkeit)
Bei Auslieferung verschlossen
 T-Ventil
 Konusmutter
 Kappe
 Kontrollmu󰀨e für den Service-Port
Drehmoment (Nm)
   
Gas-
ventil
Flüssig-
keits-
ventil
Gas-
ventil
Flüssig-
keits-
ventil
Gas-
ventil
Flüssig-
keits-
ventil
Gas-
ventil
Flüssig-
keits-
ventil
9-11 7-9 68-82 34-42 33-42 33-42 14-18 14-18
Kältemitteldruck
Werkseitig geschlossen
Kältemittelleitungen
Sechskantschlüssel
(vor Ort
bereitgestellt) (*)
T-Ventil
Spindel mit folgendem Drehmoment festziehen:
Im Gegenuhrzeigersinn…. Ö󰀨nen
Uhrzeigersinn .................. Schließen
Kontrollmu󰀨e
(Nur Füllschlauch kann
verbunden werden)
Kappe mit einem Drehmoment von
16 N.m festziehen.
Kappe
Kappe mit einem Drehmoment von 37 N.m festziehen
(Nach der Arbeit anbringen)
Für das T-Ventil verwendete Sechskantschlüsselgröße:
(*) Größe
3 PS
Gasventil 5 mm
Flüssigkeitsventil 4 mm
An dieser Stelle keine
zwei Schraubenschlüssel
ansetzen. Es könnte
sonst zu Wasserlecks
kommen.
Absperrventil
(T-Ventil)
Konusmutter
Verwenden Sie hier zwei
Schraubenschlüssel für den
Anschluss der Leitung
Verwenden Sie hier nicht
zwei Schraubenschlüssel.
Dies könnte einen
Kältemittelaustritt
verursachen
! VORSICHT
• Beim Testlauf das T-Ventil und das Kugelabsperrventil vollständig
öffnen.
• BeinichtvollständiggeöffnetenVentilenkommteszuGeräteschäden.
• Bewegen Sie die Wartungsventilstange nicht über ihren Anschlag
hinaus.
• LösenSienichtdenAbsperrring.BeigelöstemAbsperrringbesteht
GefahrdurchHerausspringenderSpindel.
• EinZuvieloderZuweniganKältemittelistdieHauptursachefürGe-
rätestörungen.FüllenSiedieerforderlicheKältemittelmengegemäß
demAufkleberaufderInnenseitedesWartungsdeckelsein.
• PrüfenSiesorgfältigaufKältemittellecks.BeimAustrittgrößererKäl-
temittelmengen können Atembeschwerden auftreten; bei offenem
FeuerimentsprechendenRaumkönnensichgesundheitsschädliche
Gasebilden.
8.3 LÖTARBEITEN
! VORSICHT
• Beim Löten Stickstoffgas zum Blasen einsetzen. Bei Verwendung
von Sauerstoff, Acetylen oder Fluorkohlenstoffgas kommt es zu
Explosionenbzw.zurBildunggiftigerGase.
• Wenn beim Löten ohne Stickstoff gearbeitet wird, bildet sich im
Rohr ein starker Oxidierungslm. Dieser Film löst sich nach der
Inbetriebnahme ab und zirkuliert im Kühlkreislauf, so dass u.a.
die Expansionsventile verstopfen können und der Kompressor
beeinträchtigtwird.
• Verwenden Sie beim Einsatz von Stickstoffgas während des
Lötvorgangs ein Reduzierventil. Der Gasdruck sollte bei 0,03 bis
0,05 MPa gehalten werden. Bei zu hohem Druck auf die Leitung
kommteszueinerExplosion.
KÄLTEMITTELLEITUNG UND KÄLTEMITTELMENGE
