10.2 KABELANSCHLÜSSE DER AUSSENGERÄTE

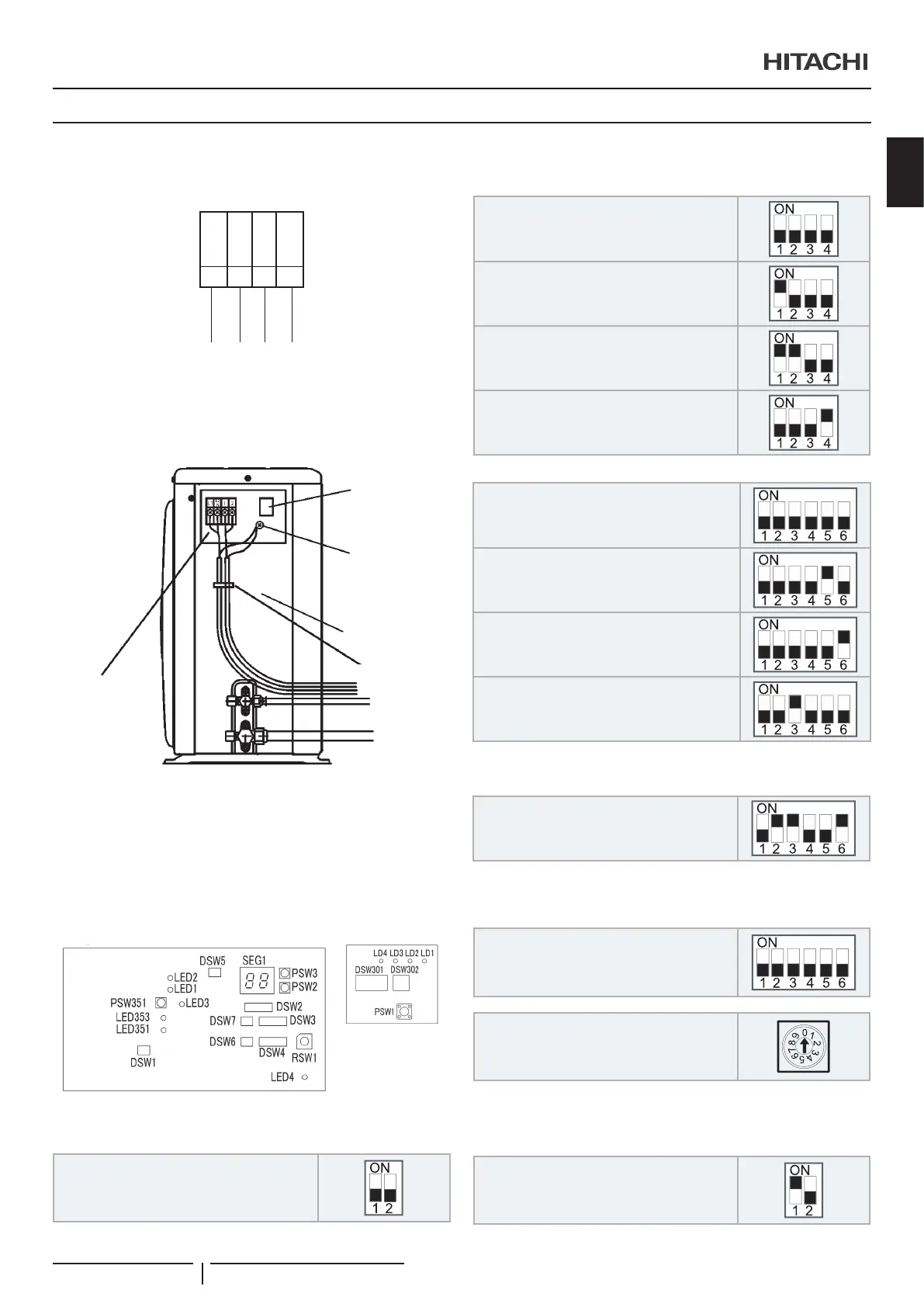

Die Kabelanschlüsse des Außengeräts sind in nachfolgender
Abbildung dargestellt:
L1
L2
N
1 2
Stromversorgung
230 V WS
Steuerkabel (5V)
Anweisungen für die Verkabelung an der Klemmleiste:
Stromkabel
PCB
Erdungsklemme
Seitliche
Abdeckung
Übertragungskabel
10.2.1 Einstellung der DIP-Schalter für das
Aussengerät
Anzahl und Position der DIP-Schalter
Die PCB im Außengerät wird mit 7 verschiedenen DIP-Schaltern
und 4 Druckschaltern betrieben. Sie sind folgendermaßen
angeordnet:
PCB1 PCB2
DSW1: Einstellungen sind nicht erforderlich
Wenn Pin Nr. 1 auf ON steht, ist die
Stromerkennung deaktiviert. Pin Nr. 1 sollte
nach Arbeiten an elektrischen Komponenten
wieder auf OFF zurückgesetzt werden.
DSW301: Testlaufmodus
Werkseinstellung
Kühlen
Heizen
Erzwungener Kompressorstopp
DSW2: Optionale Funktionseinstellung
Werksseitige Einstellung
Einstellung des optionalen Funktionen
Externer Eingang/Ausgangseinstellungsmodus
Jährlichen Kühlfunktion
DSW3: Leistungseinstellung (Einstellungen sind
nicht erforderlich)
Einstellposition
DSW4 / RSW1: Einstellung der Kühlkreislaufnr.
(Das Einstellen ist erforderlich)
Einstellung für Zehnerstelle
Einstellposition.
Mit Schlitzschraubendreher einstellen
(Einstellung der letzten Zier).
DSW5: Endklemmenwiderstand (Einstellung ist
nicht erforderlich)
Werkseinstellung
KABELANSCHLUSS
