DSW6 : Aucun réglage nécessaire (ne change
pas)
Réglage d'usine
DSW7 : Aucun réglage nécessaire (ne change
pas)
Réglage d'usine
DSW302 : Réglage de la longueur des
tuyauteries (le réglage est obligatoire)
Réglage d'usine
Longueur du tuyau (< 5 m)
Longueur du tuyau (≥ 30 m)

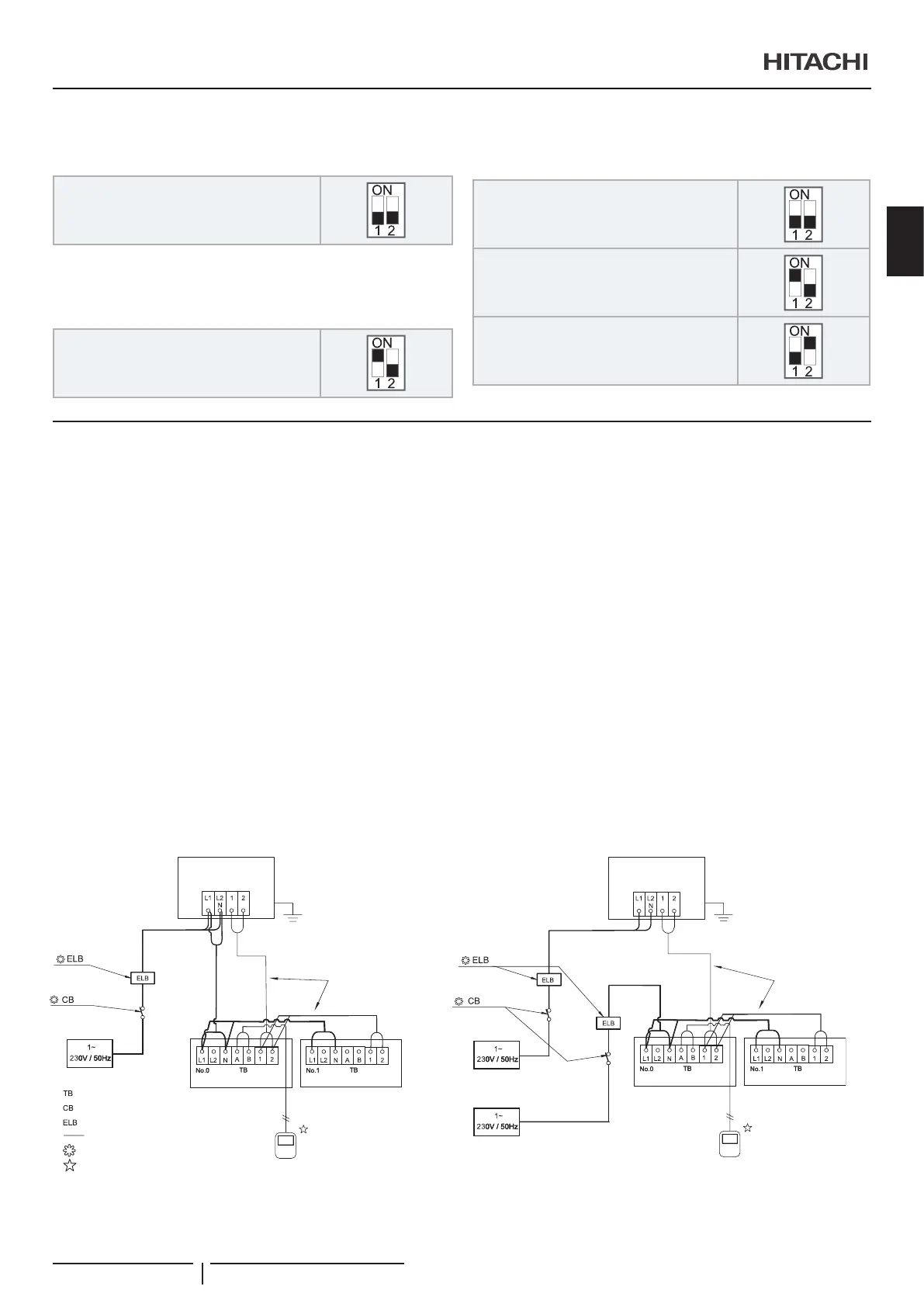

10.3 CÂBLAGE COMMUN
10.3.1 Câblage électrique entre unité intérieure et groupe extérieur
Branchez les câbles reliant l'unité intérieure et le groupe
extérieur, comme l'indique la gure ci-dessous.
Si la tuyauterie frigorique et le câblage du circuit de com-
mande sont connectés aux unités du même cycle frigorique.
Utilisez un câble à paire torsadée (de plus de 0,75 mm²)
pour le câblage de service entre un groupe extérieur et une
unité intérieure et entre les unités intérieures.
Utilisez un câble à 2 brins pour la ligne de service
(n'utilisez pas de câble à plus de 3 brins). Pour le câblage
intermédiaire, utilisez des câbles blindés d'une longueur
inférieure à 300 m et d'un diamètre conforme à la norme
locale, an de protéger les unités des nuisances sonores.
Lorsque plusieurs groupes extérieurs sont connectés à partir
d'une seule source d'alimentation, percez un trou près de
l'orice de connexion du câblage d'alimentation.
Les calibres de disjoncteur recommandés sont spéciés
dans la partie Section de câble.
Si vous n'utilisez pas de tube pour le câblage sur site, xez
des bagues en caoutchouc sur le panneau avec de l'adhésif.
Le câble blindé à paire torsadée du système H-LINK doit
être relié à la terre sur le côté du groupe extérieur.
! ATTENTION
• Faitesattentionàlaconnexiondelalignedeservice.Uneconnexion
incorrectepourraitprovoquerunepannedelaPCB.
• Assurez-vous que les composants électriques fournis sur site
(interrupteurs d’alimentation principale, disjoncteurs, câbles,
connecteurs de câbles et bornes) ont été correctement choisis en
fonctiondesspécicationsélectriquesindiquéesdanscechapitreet
qu’ilssontconformesauxnormesnationalesetlocales.Sinécessaire,
contactezlesautoritéslocalespourconnaîtrelesnormes,règleset
réglementationsenvigueur.
• Les câblages et les composants électriques sur site doivent être
conformesauxnormeslocales.
Alimentation électrique du groupe extérieur à l'unité intérieure
(exemple)
Alimentation électrique indépendante du groupe extérieur à l'unité
intérieure (exemple)
Groupe extérieur
du système Nº 0
Groupe extérieur
du système Nº 0
Ligne de service
(câble à paire blindé)
5 V CC (transmission non
polaire, système H-LINK)
Télécommande
(câble blindé à paire torsadée)
Ligne de service
(câble blindé à paire
torsadée)
5 V CC (transmission
non polaire, système
H-LINK)
Unité intérieure
Unité intérieure
Bornier
disjoncteur
Disjoncteur de fuite à la terre
Câblage sur site
Fournis sur site
Accessoire en option
Télécommande
(câble blindé à paire torsadée)
Unité intérieure
Unité intérieure
CÂBLAGE ÉLECTRIQUE
PMML0548 rev.0 - 04/2020 - A10648790A
59
FR
