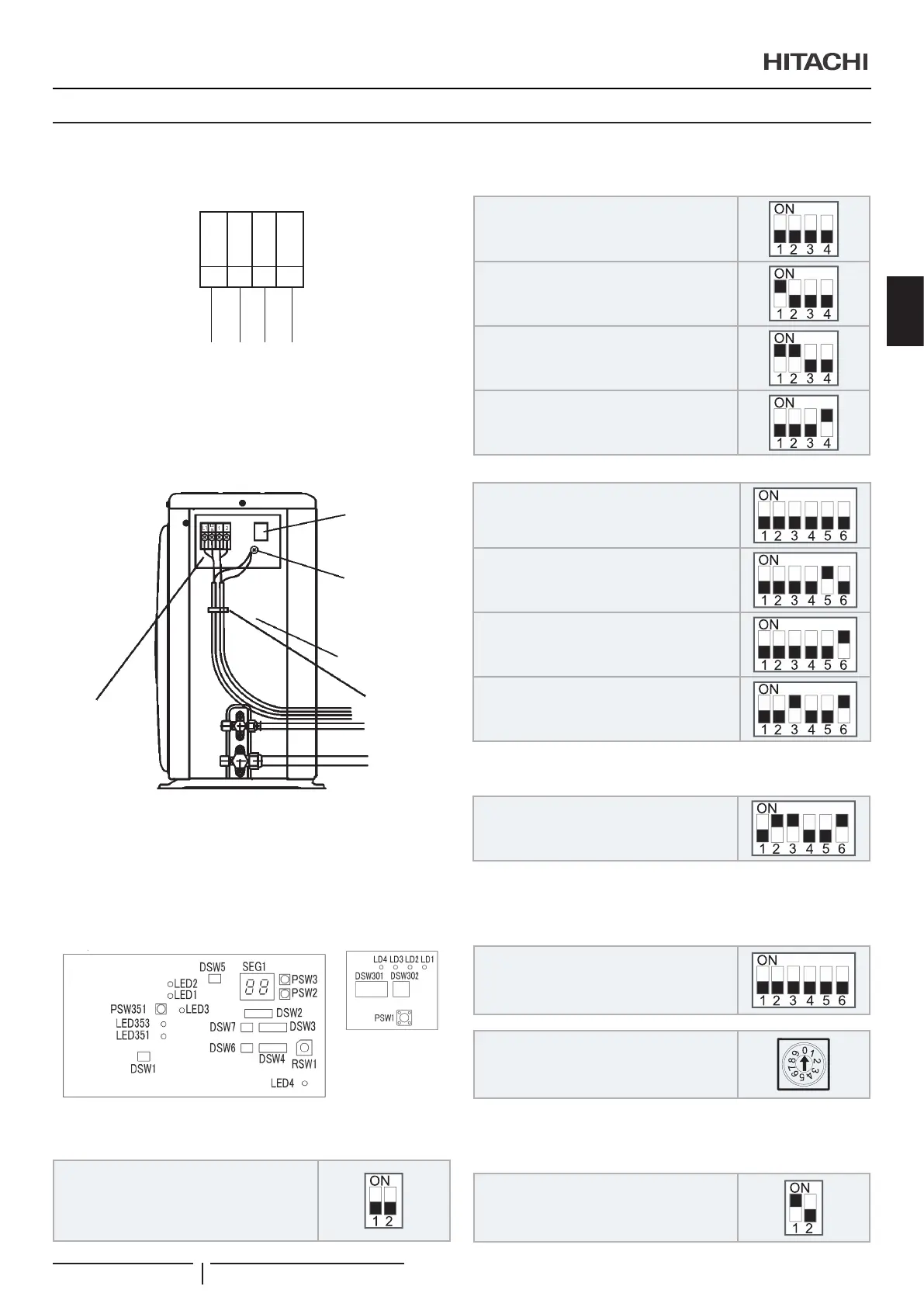

10.2 COLLEGAMENT ELETTRICI DELLE UNITÀ ESTERNE
I collegamenti elettrici dell’unità esterna sono illustrati nella
gura in basso:
L1
L2
N
1 2
   
Alimentazione elettrica
230 V CA
Cavo di controllo (5 V)
Istruzioni per il collegamento dei cavi sul quadro elettrico:
Cavi di
alimentazione
PCB
Morsetto
di terra
Coperchio
laterale
Cavi di
trasmissione
10.2.1 Impostazione degli interruttori DIP
dell'unità esterna

Numero e posizione degli interruttori DIP
Il PCB dell'unità esterna è dotato di 7 tipi di interruttori DIP e di 4
interruttori a pressione. La posizione è la seguente:
PCB1 PCB2

DSW1: Non è necessaria alcuna impostazione
Quando il pin N. 1 è impostato su ON,
il rilevamento della corrente elettrica è
annullato. Il pin N. 1 deve essere impostato
nuovamente su OFF dopo l’installazione
elettrica.

DSW301: Modalità prova di funzionamento
Impostazione di fabbrica
Ra󰀨reddamento
Riscaldamento
Arresto forzato del compressore

DSW2: Impostazione funzione opzionale
Impostazione di fabbrica
Impostazione funzione opzionale
Modalità di impostazione ingresso/uscita
esterni
Ra󰀨reddamento annuale

DSW3: Impostazione capacità (non è
necessaria alcuna impostazione)
Posizione di impostazione

DSW4 / RSW1: Impostazione del numero
del ciclo di refrigerazione (impostazione
necessaria)
Impostazione per la cifra delle decine
Posizione impostazione.
Impostare inserendo un cacciavite nella
fessura (impostazione per l’ultima cifra)

DSW5:Resistenzadeimorsettinali(nonè
necessaria alcuna impostazione)
Impostazione di fabbrica
COLLEGAMENTI ELETTRICI
