121
PMML0140A rév.1 - 07/2009
INSTALLATION DES
UNITÉS
10 INSTALLATION DES UNITÉS
10.1. INSTALLATION DES GROUPES RASC
ATTENTION :
Transportez l'appareil le plus près possible du site
d’installation avant de le déballer.
Ne déposez aucun matériel sur l’appareil.
Si vous utilisez un dispositif de levage pour soulever le
groupe RASC, utilisez quatre câbles.
AVERTISSEMENT :
N’installez pas le groupe RASC directement à l'extérieur -
(Type d'étanchéité : IPX0)
Fixez le panneau étanche an d'éviter l'entrée de pluie -
dans le groupe.
Installez le groupe RASC dans un espace sufsamment -
dégagé pour permettre de bonnes conditions de
fonctionnement et de maintenance, comme illustré sur les
gures suivantes.
Installez le groupe RASC dans un emplacement bien -
ventilé.
N’installez pas le groupe RASC dans un endroit très -
exposé aux vapeurs de graisse, dans une atmosphère
saline ou sulfureuse.
Installez le groupe RASC aussi loin que possible -
(au moins 3 mètres) de toute source de radiations
électromagnétiques (un équipement médical, par
exemple).
Pour le nettoyage, utilisez des produits non inammables -
et non toxiques. L'utilisation d'un produit inammable
pourrait provoquer une explosion ou un incendie.
Travaillez sur un site bien ventilé. Un espace trop réduit -
pourrait générer un manque d'oxygène. L'exposition des
produits d'entretien à de hautes températures, une source
de chaleur, par exemple, peut produire des gaz toxiques.
Cleaning liquid shall be collected after cleaning. -
Veillez à ne pas coincer de câble en remontant le -
panneau de maintenance an d'éviter les décharges
électriques et les incendies.
ATTENTION :
Lorsque plusieurs groupes sont installés côte à côte, -
laissez un espace de plus de 50 mm entre eux et évitez
les obstacles susceptibles de gêner la prise d'air.
Installez le groupe RASC à l’ombre ou dans un endroit qui -
ne soit pas directement exposé aux rayons du soleil ou
aux radiations provenant d’une source de forte chaleur.
N’installez pas le groupe RASC dans un endroit où le vent -
pourrait soufer directement sur celui-ci.
Vériez que l'assise est plate, nivelée et sufsamment -
solide.
Installez le groupe dans une zone contrôlée inaccessible -
au grand public.
Les arêtes des ailettes en aluminium sont coupantes. -
Attention aux risques de blessures.
Conservez un espace entre le mur (sans trous d'aération) -
et les entrées et sorties d’air de plus de 3 000 mm an
d'éviter tout court-circuit.

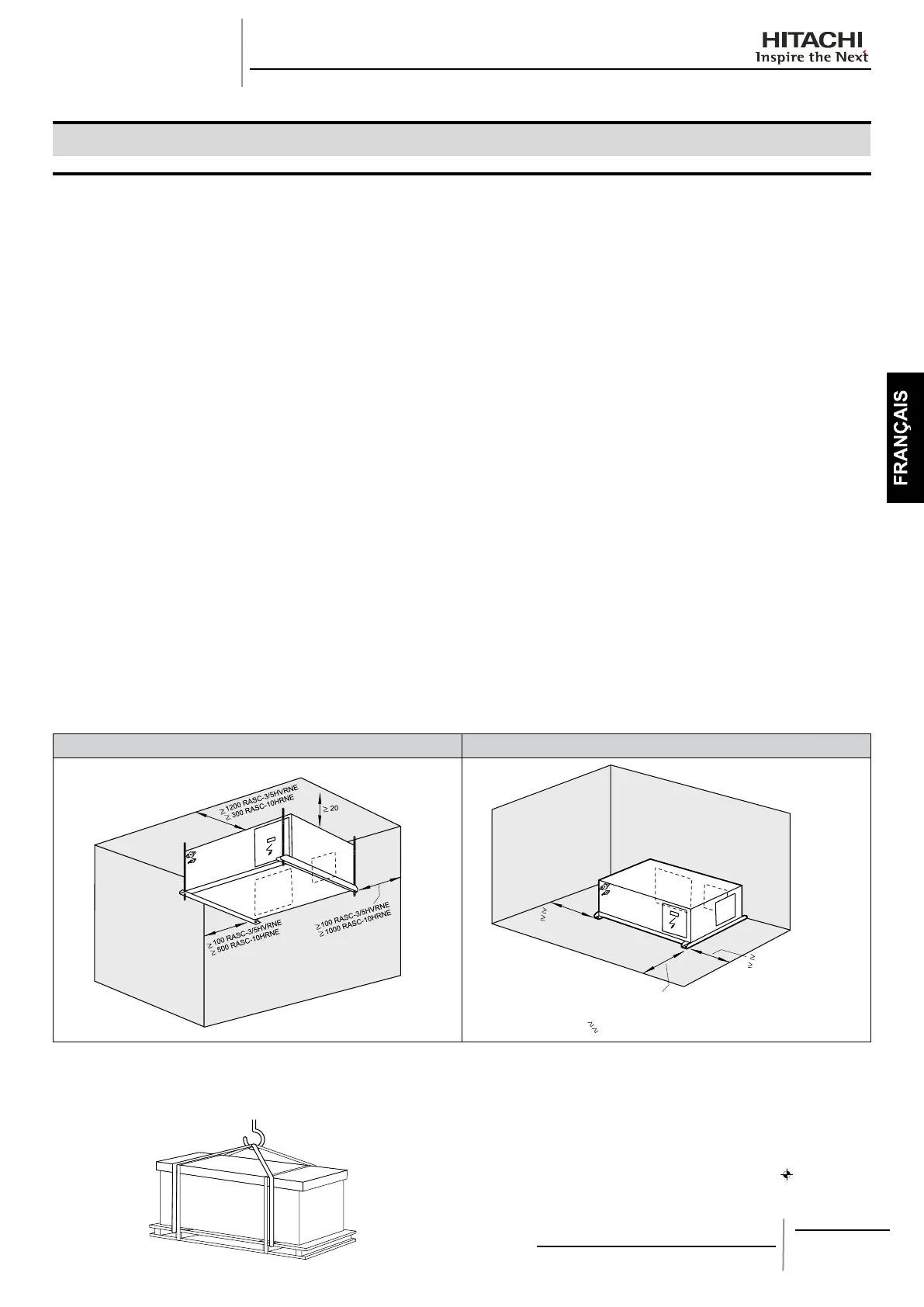

10.1.1. ESPACE D’INSTALLATION
a) Suspension au plafond b) Installation au sol
100 RASC-3/5HVRNE
500RASC-10HRNE
1200 RASC-3/5HVRNE
500 RASC-10HRNE
100 RASC-3/5HVRNE
1000 RASC-10HRNE
10.1.2. TRANSPORT ET MANIPULATION
Méthode de levage ¡
ATTENTION :
Ne saisissez pas l’appareil par les poignées ou les pièces
de sortie d'air. Vous pourriez déformer les plaques en
acier.
REMARQUE :
Pour en savoir plus sur le centre de gravité ( )reportez-
vous au chapitre 8 Nomenclature des pièces et dimen-
sions.
