196
PMML0140A rev.1 - 07/2009
TUBAGEM DE ESGOTO
12. TUBAGEM DE ESGOTO

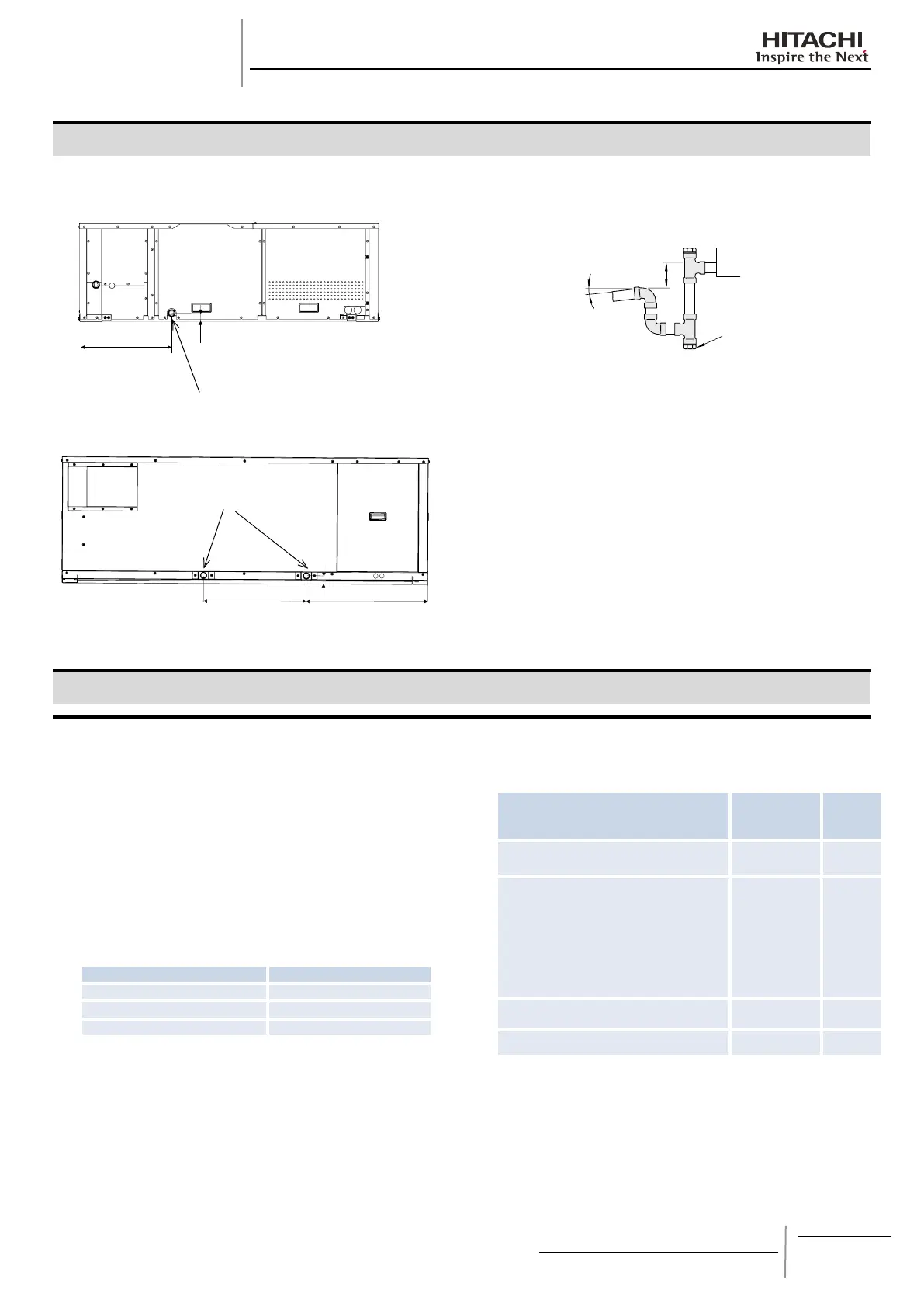

1. A localização da tubagem de esgoto é indicada na gura
abaixo.
RASC-3/5HVRNE
¡
Tubagem de esgoto
RASC-10HRNE ¡
Tubagem de esgoto (2
posições)
2. Ligue um sifão, como mostrado na gura abaixo. Preste
especial atenção ao ligá-lo à unidade (é necessário um
trabalho de instalação adequado a m de garantir a
correspondência das tubagens de ligação).
> 75 mm
2% de inclinação
Bujão
3. Fixe a o sifão à mangueira de esgoto com um adesivo e uma
abraçadeira, não fornecida.
4. Prepare uma tubagem de esgoto com um diâmetro exterior
de 25 para a linha de esgoto, que deverá ser instalada com
uma inclinação descendente de 2 %.
5. Verique se a água é drenada facilmente, vertendo alguma
no tabuleiro de esgoto
6. Verique se a água não permanece no tabuleiro de esgoto
7. Verique periodicamente as ligações de esgoto (uma vez por
ano); não deve haver qualquer fuga de água.
CUIDADO:
Se a unidade for instalada numa área fria, a água de
esgoto pode congelar. Instale uma resistência eléctrica
(não fornecida) na ligação de esgoto.
13 LIGAÇÕES ELÉCTRICAS
13.1. VERIFICAÇÃO GERAL
1. Certique-se de que os componentes eléctricos fornecidos
em campo (interruptores de alimentação principal, disjuntores
de circuito, caixas de junção, cabos e terminais de cabos)
foram seleccionados correctamente de acordo com os dados
eléctricos indicados. Certique-se de que os componentes
estão em conformidade com as normas eléctricas em vigor.
2 Segundo a Directiva 2004/108/EC(89/336/EEC) do Conselho,
relacionada com compatibilidade electromagnética, a tabela
seguinte indica:
a impedância máxima admissível no sistema, Zmax, no
ponto de interface com o fornecimento de energia ao
utilizador, de acordo com a EN61000-3-11
MODELO Zmax(Ω)
RASC-3HVRNE 0.26
RASC-5HVRNE 0.19
RAS-10HRNE 0.20
3. As características de harmónicos de cada modelo a respeito
da IEC 61000-3-2 e da IEC 61000-3-12 são as seguintes:
CARACTERÍSTICAS DOS MODELOS A
RESPEITO DA IEC 61000-3-2 E DA IEC
61000-3-12 Ssc “xx”
MODELOS(*)
Ssc “xx”
(kVA)
Equipamento em conformidade com a IEC 61000-3-12
RASC-3HVRNE
RASC-5HVRNE
-
Este equipamento está em conformidade com a IEC
61000-3-12 desde que a potência de curto-circuito
Ssc seja maior ou igual a xx (consultar a coluna Ssc)
no ponto de interface entre o fornecimento de energia
ao utilizador e a rede pública. É responsabilidade do
instalador ou do utilizador do equipamento assegurar
que, consultando, se necessário, o operador da rede
de distribuição de energia, o equipamento está ligado
a um fornecimento de energia com uma potência de
curto-circuito Ssc maior ou igual a xx (consultar a
coluna Ssc)
- -
Podem ser aplicadas restrições de instalação, pelas
autoridades de fornecimento de energia, relacionadas
com as características de harmónicos
RASC-10HRNE -
Esta ou estas unidades estão fora do âmbito da IEC
61000-3-12
- -
(*) A informação da RASC-10HRNE está pendente.
4. Certique-se de que a tensão da fonte de alimentação não
apresenta uma variação superior a +/-10% em relação à
tensão nominal.
5. Verique que a fonte de alimentação tem uma impedância
sucientemente baixa para garantir que a tensão de
arranque não seja inferior a 85% da tensão nominal.
6. Certique-se de que o cabo de terra está ligado.
7. Instale um fusível com a capacidade especicada.
