152
PMML0140A rev.1 - 07/2009

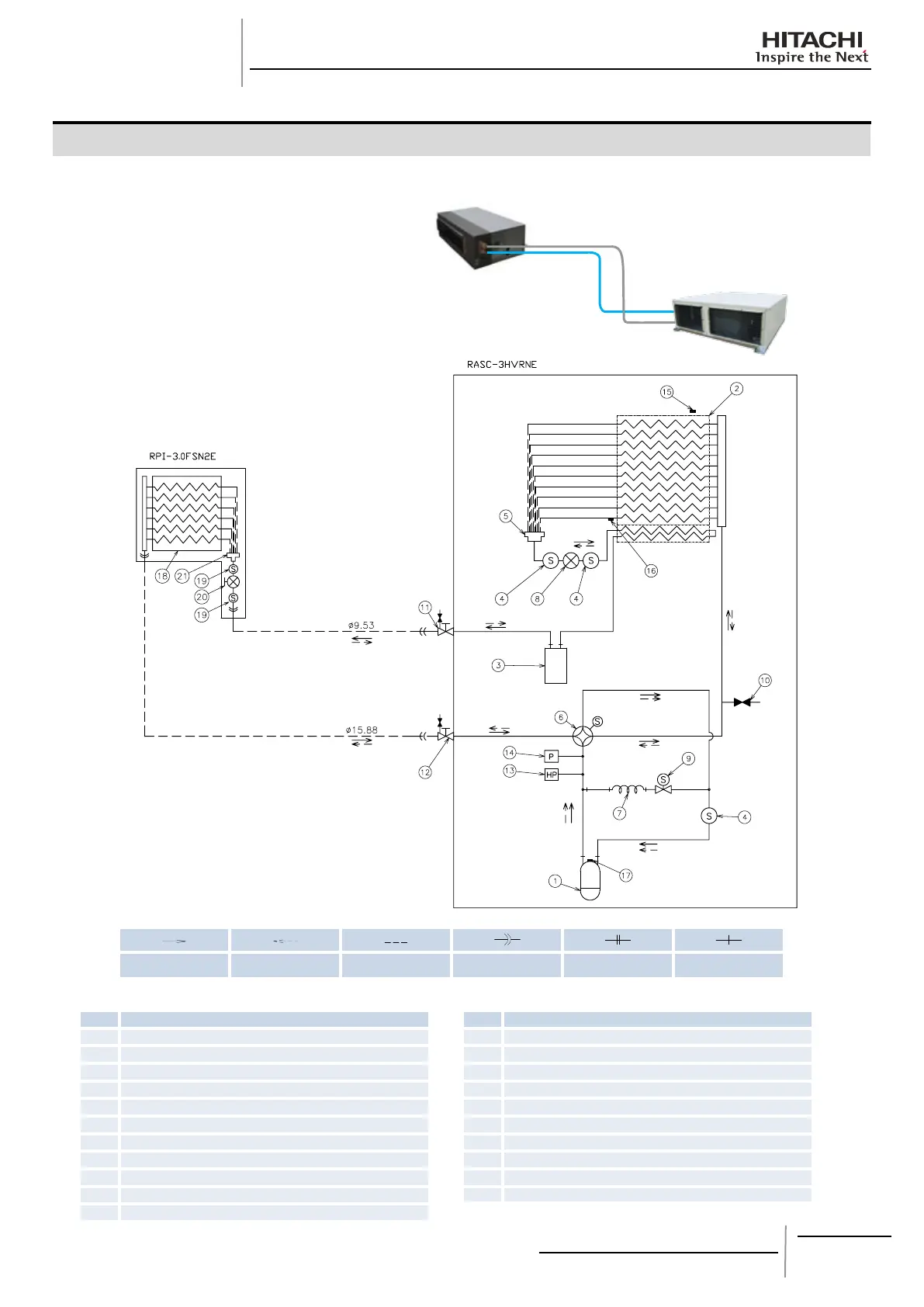

CICLO REFRIGERANTE
9. CICLO REFRIGERANTE
RASC-3HVRNE
Flusso refrigerante per
il raffreddamento
Flusso refrigerante per
il riscaldamento
Installazione della linea
del refrigerante
Connessione
dell’attacco a cartella
Connessione attacchi
a angia
Collegamento tramite
brasatura
N. Nome dell’elemento
1 Compressore
2 Scambiatore di calore
3 Serbatoio del liquido
4 Filtro
5 Distributore
6 Valvola di inversione
7 Tubo capillare
8 Valvola di espansione elettronica
9 Valvola solenoide
10 Giunto di ritegno
11 Valvola di arresto per la linea del liquido
N. Nome dell’elemento
12 Valvola di arresto per la linea del gas
13 Interruttore di alta pressione per protezione
14 Pressostato per il controllo
15 Termistore ambiente
16 Termistore linea condensatore
17 Termistore del gas di scarico
18 Scambiatore unità interna
19 Filtro
20 Valvola di espansione elettronica
21 Distributore
