DESCRIZIONE DEL
SISTEMA
Avvio e funzionamento:Vericare che tutte le valvole di arresto
sono aperte e che non ci sono ostruzioni nell’entrata e nell’uscita
prima di avviare il sistema e durante il funzionamento dello
stesso.
Manutenzione: Controllare periodicamente la pressione del lato
alto. Se la pressione è superiore al limite massimo consentito,
arrestare il sistema e pulire lo scambiatore di calore o rimuovere
la causa del problema.
Pressione massima consentita e valore di chiusura alta
pressione:
Modello di unità Refrigerante
Pressione
massima
consentita
(MPa)
Valore di chiusura
interruttore alta
pressione (MPa)
RASC-3HVRNE
RASC-5HVRNE
RASC-10HRNE
R410A 4.15 4.00 ~ 4.10
NOTE:
L’etichetta del serbatoio conforme a PED è apposta sul
serbatoio in alta pressione. La capacità e la categoria del
serbatoio sono indicate sul serbatoio stesso.

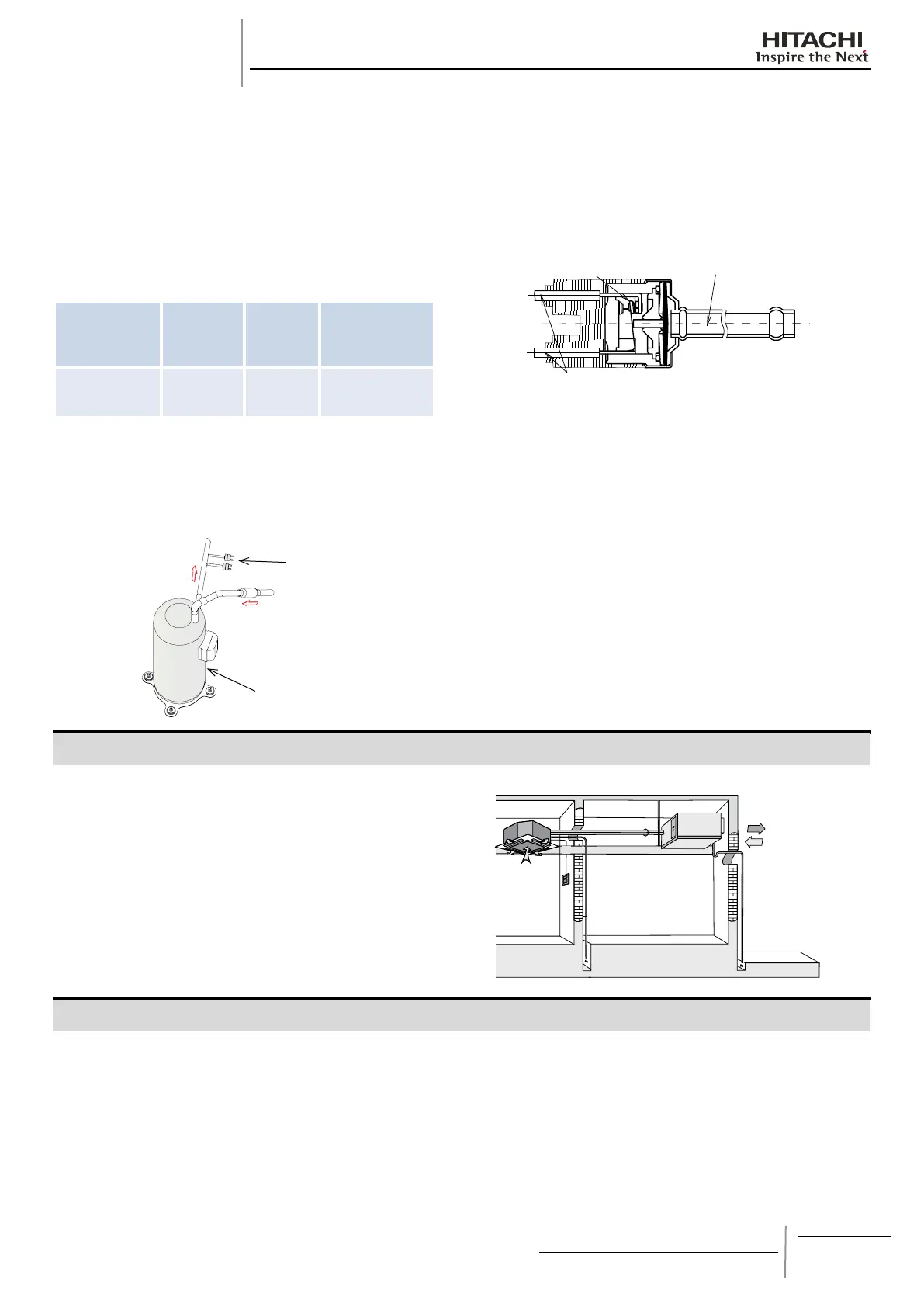

Posizione dell’interruttore di alta
pressione
compressore
Interruttore di
alta pressione.
NOTA:
L’interruttore di alta pressione è indicato nello schema elet-
trico dell’unità RASC come PSH ed è collegato al circuito
stampato (PCB1) nell’unità RASC.
Struttura dell’interruttore di alta pressione
Punto di contatto Pressione rilevata
Cavo elettrico
PERICOLO:
Non modicare l’interruttore di alta pressione o il valore di
−
chiusura dell’alta pressione. Ciò potrebbe infatti causare
lesioni gravi o il decesso a causa dell’esplosione del
serbatoio.
Non tentare di ruotare l’asta della valvola di servizio oltre il
−
punto di arresto.
3. DESCRIZIONE DEL SISTEMA
Il climatizzatore consiste in un’unità RASC e un’unità interna
con un comando remoto (in seguito deniti "sistema").
NOTA:
Nel caso di un sistema doppio, triplo o quadruplo, il clima-
tizzatore consiste in un’unità RASC e due, tre o quattro
unità interne con comando remoto.
Il climatizzatore è progettato per operare in modalità solo
freddo, solo caldo, deumidicazione e ventilazione.
Questa modalità operativa è controllata mediante un comando
remoto.
4. PROCEDURA PRELIMINARE
ATTENZIONE:
Fornire alimentazione elettrica al sistema per circa 12 -
ore prima dell’avvio o dell’arresto per periodi lunghi.
Non avviare il sistema subito dopo averlo collegato
alla rete elettrica: potrebbe provocare un guasto del
compressore perché non ancora ben riscaldato.
Se il sistema viene avviato dopo un periodo di inattività -
superiore a 3 mesi circa, si consiglia di far controllare il
sistema dal centro di assistenza.
Spegnere l’interruttore di alimentazione principale -
quando il sistema non viene utilizzato per un lungo
periodo di tempo: se l’interruttore non viene spento,
verrà consumata elettricità perché il riscaldatore
dell’olio viene attivato sempre durante l’arresto del
compressore.
Accertarsi che l’unità RASC non sia ricoperta di neve -
o ghiaccio. In tal caso, provvedere alla rimozione
con acqua calda (a circa 50°C). Se la temperatura
dell’acqua fosse superiore ai 50°C, potrebbe provocare
danni alle parti in plastica.
