310
PMML0140A αναθ.1 - 07/2009
ΟΝΟΜΑΤΑ
ΕΞΑΡΤΗΜΑΤΩΝ &
ΣΤΟΙΧΕΙΑ ΔΙΑΣΤΑΣΕΩΝ
ΜΕΡΟΣIIΕΓΚΑΤΑΣΤΑΣΗ

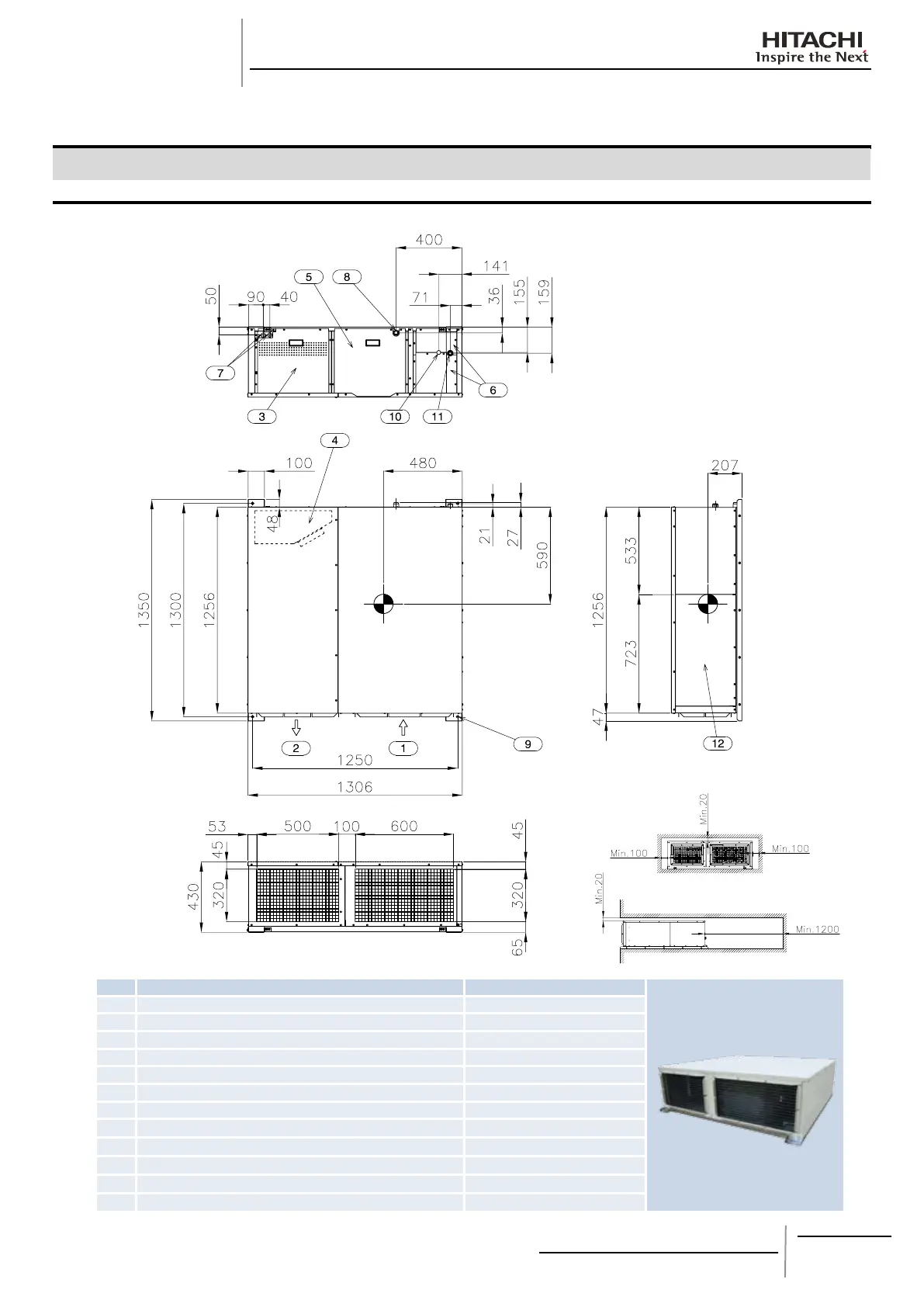

8.ΟΝΟΜΑΤΑΕΞΑΡΤΗΜΑΤΩΝ&ΣΤΟΙΧΕΙΑΔΙΑΣΤΑΣΕΩΝ
8.1. RASC-3/5HVRNE
Χώρος εγκατάστασης
Αρ. Περιγραφή Παρατηρήσεις
1 Είσοδος αέρα
2 Έξοδος αέρα
3 Κάλυμμα ηλεκτρικού κουτιού
4 Ηλεκτρικός πίνακας
5 Κάλυμμα συντήρησης ανεμιστήρα
6
Κάλυμμα βαλβίδων διακοπής
7 Οπές για συνδέσεις καλωδίωσης 2-Ø32
8 Σωλήνας αποχέτευσης Ø26
9 Οπές στερέωσης της μονάδας 4-Ø14x16
10 Σωλήνας ψυκτικού υγρού Σύνδεση ρακόρ: Ø9,53 (3/8”)
11 Σωλήνας ψυκτικού αερίου Σύνδεση ρακόρ: Ø15.88 (5/8”)
12 Προαιρετική είσοδος αέρα
