184
PMML0140A rev.1 - 07/2009
CICLO DE
REFRIGERAÇÃO

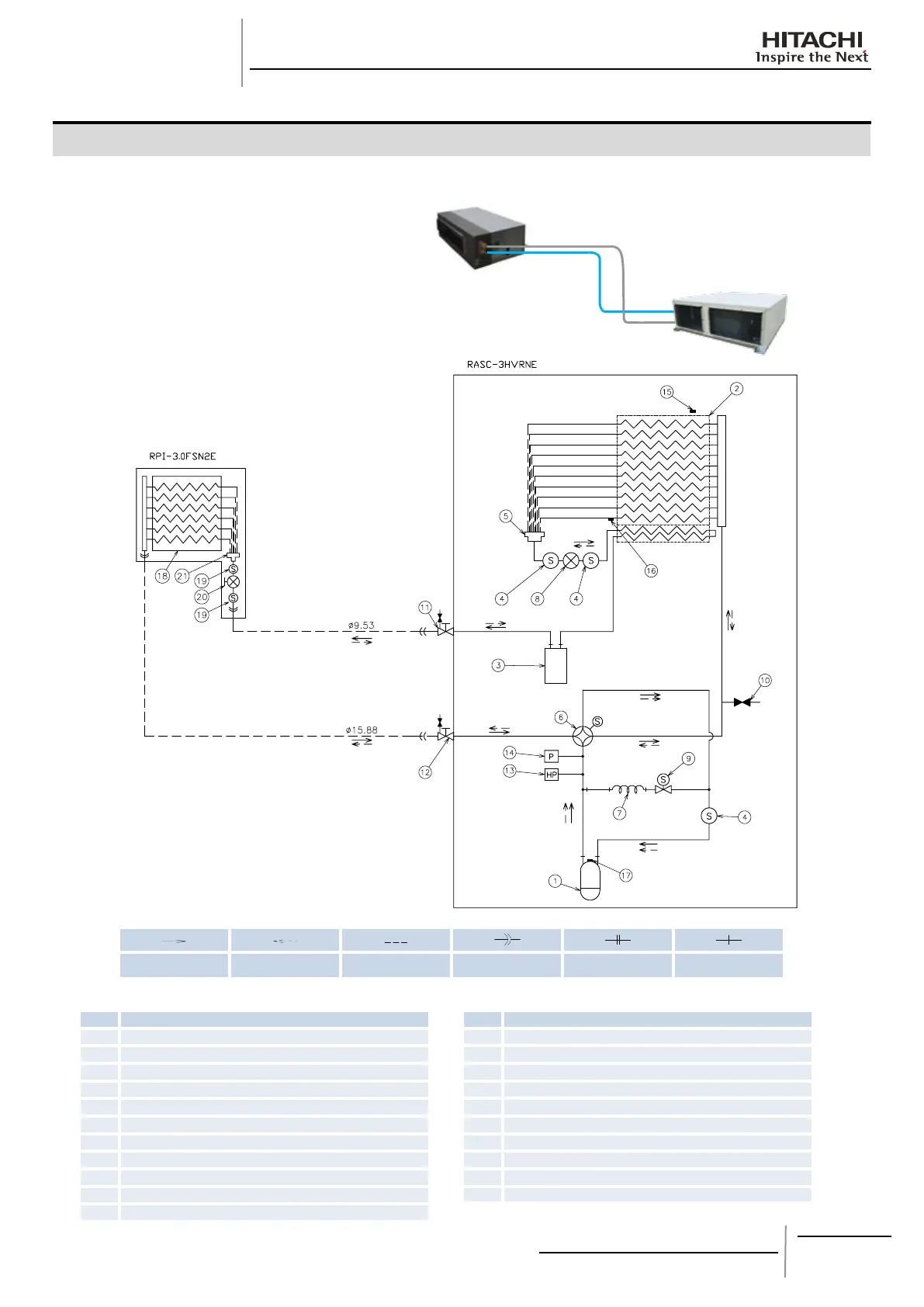

9. CICLO DE REFRIGERAÇÃO
RASC-3HVRNE
Caudal de refrigerante
de arrefecimento
Caudal de refrigerante
de aquecimento
Instalação de tubagem
de refrigerante
Ligação com porca de
expansão
Ligação com ange Ligação soldada
N.º Nome da peça
1 Compressor
2 Permutador de calor
3 Depósito de líquido
4 Filtro
5 Distribuidor
6 Válvula de inversão
7 Tubo capilar
8 Válvula electrónica de expansão
9 Válvula de solenóide
10 Junta de vericação
11 Válvula de retenção para linha de líquido
N.º Nome da peça
12 Válvula de retenção para linha de gás
13 Pressostato de alta pressão para protecção
14 Pressostato para controlo
15 Termístor de ambiente
16 Termístor da tubagem do condensador
17 Termístor de descarga de gás
18 Permutador de calor interior
19 Filtro
20 Válvula electrónica de expansão
21 Distribuidor
