KÜHLKREISLAUF

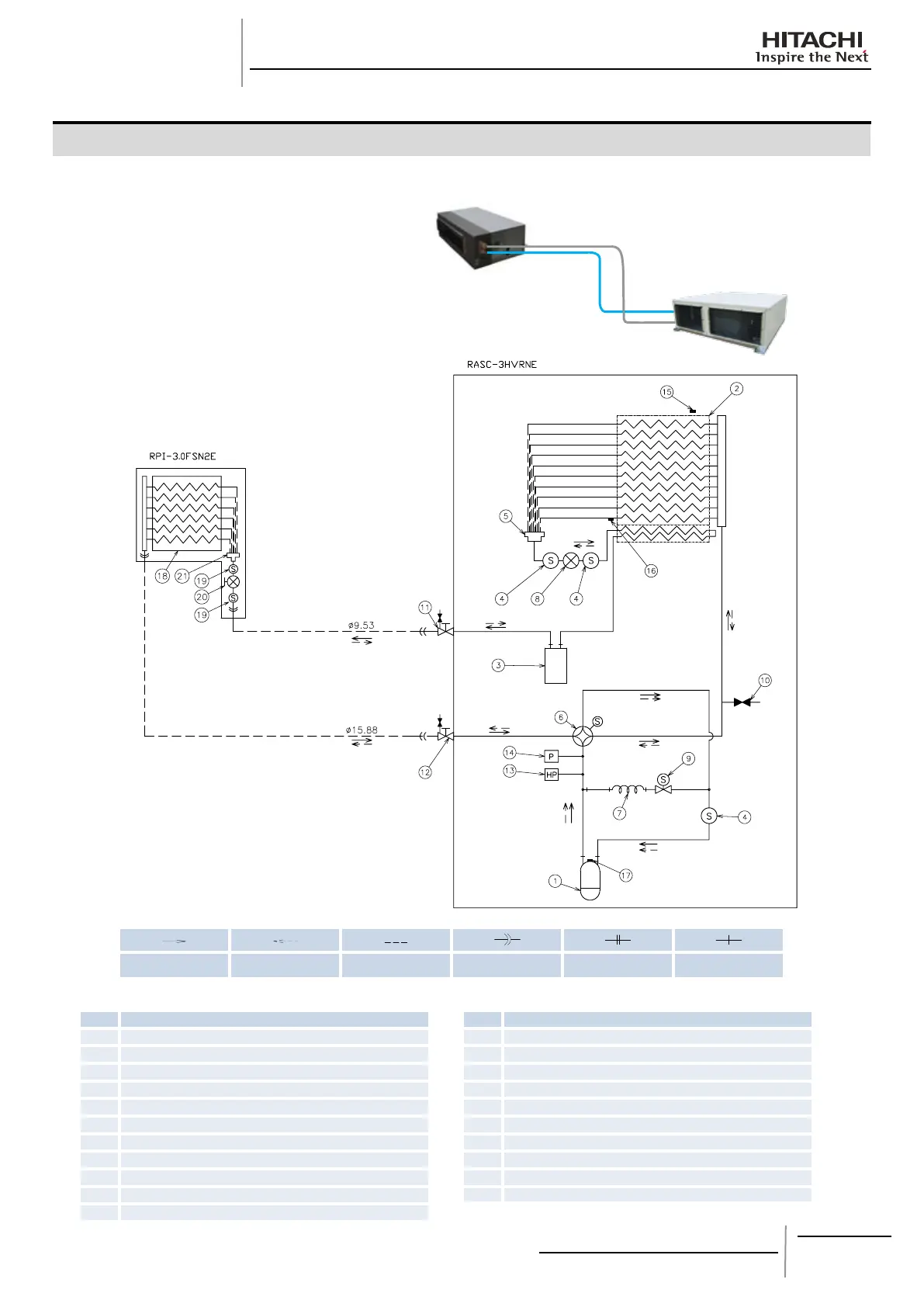

9. KÜHLKREISLAUF
RASC-3HVRNE
Kältemitteluss
Kühlbetrieb
Kältemitteluss
Heizbetrieb
Installation
Kältemittelrohrleitung
Konusmutteranschluss Flanschanschluss Lötstelle
Nr. Bezeichnung
1 Kompressor
2 Wärmetauscher
3 Flüssigkeitsbehälter
4 Sieb
5 Verteiler
6 Umschaltventil
7 Kapillarrohr
8 Elektronisches Expansionsventil
9 Magnetventil
10 Kontrollmuffe
11 Absperrventil für Flüssigkeitsleitung
Nr. Bezeichnung
12 Absperrventil für Gasleitung
13 Hochdruck-Schutzschalter
14 Druckschalter zur Steuerung
15 Umgebungsthermistor
16 Kondensatorrohrthermistor
17 Abgasthermistor
18 Wärmetauscher Innengerät
19 Sieb
20 Elektronisches Expansionsventil
21 Verteiler
