87
PMML0140A rev.1 - 07/2009

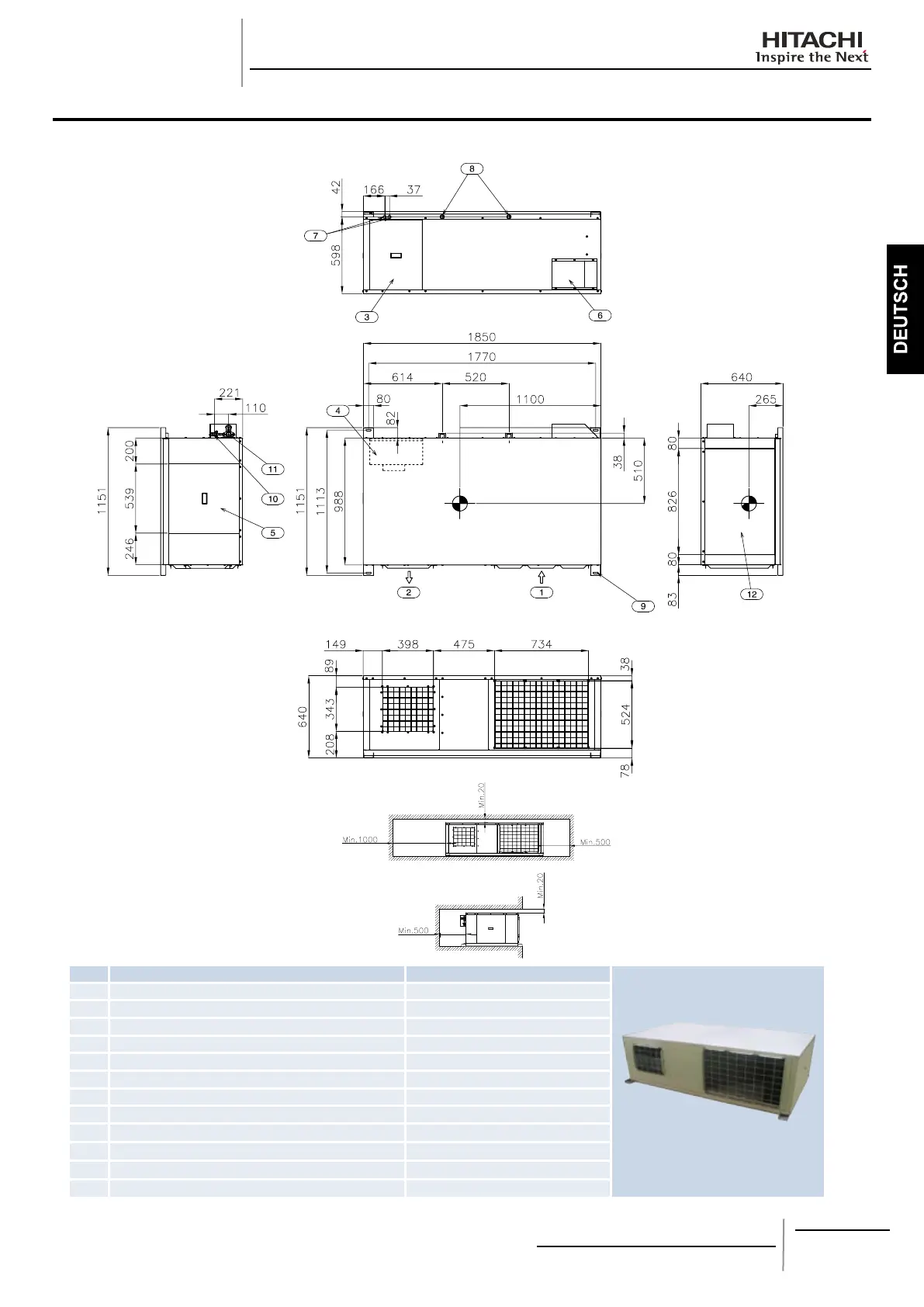

TEILEBEZEICHNUNG
UND ABMESSUNGEN
8.2. RASC-10HRNE
Nr. Beschreibung Bemerkungen
1 Lufteinlass
2 Luftauslass
3 Schaltkastenabdeckung
4 Schaltkasten
5 Lüfterwartungsklappe / optionaler Luftauslass
6
Absperrventilschutz
7 Bohrungen für Kabelanschlüsse 2-Ø25
8 Abussleitung 2-Ø30
9 Bohrungen zur Befestigung des Geräts 4-Ø12x28
10 Kältemittelüssigkeitsleitung Konusmutter: Ø12,7 (1/2”)
11 Kältemittelgasleitung Konusmutter: Ø25,4 (1”)
12 Optionaler Lufteinlass
Platzbedarf
