86
PMML0140A rev.1 - 07/2009
TEILEBEZEICHNUNG
UND ABMESSUNGEN
TEIL II – INSTALLATION

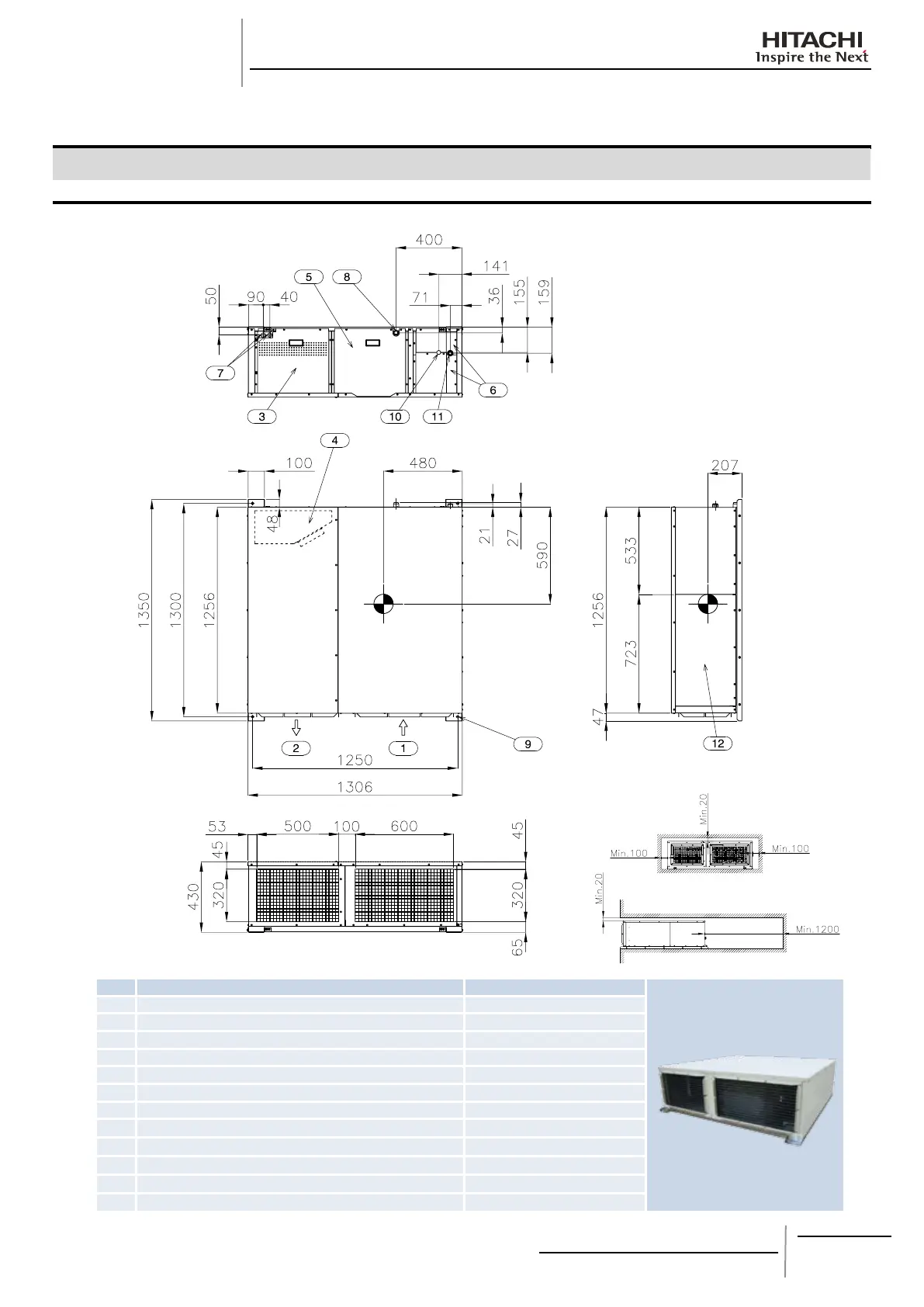

8. TEILEBEZEICHNUNG UND ABMESSUNGEN
8.1. RASC-3/5HVRNE
Platzbedarf
Nr. Beschreibung Bemerkungen
1 Lufteinlass
2 Luftauslass
3 Schaltkastenabdeckung
4 Schaltkasten
5 Lüfterwartungsklappe
6
Absperrventilabdeckung
7 Bohrungen für Kabelanschlüsse 2-Ø32
8 Abussleitung Ø 26
9 Bohrungen zur Befestigung des Geräts 4-Ø14x16
10 Kältemittelüssigkeitsleitung Konusmutter: Ø9.53 (3/8”)
11 Kältemittelgasleitung Konusmutter: Ø15.88 (5/8”)
12 Optionaler Lufteinlass
