153
PMML0140A rev.1 - 07/2009
INSTALLAZIONE DELLE
UNITÀ
10 INSTALLAZIONE DELLE UNITÀ
10.1. INSTALLAZIONE UNITÀ RASC
ATTENZIONE:
Si consiglia di lasciare l’apparecchio nell’imballaggio
originale no a che non raggiunga la posizione in cui deve
essere montato.
Non appoggiare mai nulla sull’apparecchio.
In caso di sollevamento con paranco, applicare quattro
fasce di sollevamento all’unità RASC
ATTENZIONE:
Non installare l’unità RASC direttamente all’esterno -
(Impermeabilità: IPX0)
Collegare il coperchio impermeabile per prevenire -
l’ingresso della pioggia nell’unità.
Installare l’unità RASC lasciando tutto intorno spazio -
sufciente per le operazioni di manutenzione e
funzionamento come mostrato nelle gure successive.
Installare l’unità RASC in un’area sufcientemente -
ventilata
Non installare l’unità RASC in aree in cui si rilevano alti -
livelli di sostanze oleose, di aria salmastra o solforosa.
Installare l’unità RASC ad almeno 3 metri circa da -
ogni fonte di onde elettromagnetiche, ad esempio da
apparecchiature elettromedicali.
Per la pulizia, utilizzare liquidi detergenti non inammabili -
e atossici L'uso di agenti inammabili può provocare
esplosioni o incendi.
Lavorare in un’area sufcientemente ventilata, per evitare -
carenze di ossigeno. Possono prodursi gas tossici a
causa del riscaldamento del detergente, ad esempio, a
causa dell'esposizione alle amme.
Dopo la pulizia, i liquidi detergenti devono essere raccolti. -
Non ssare i cavi mentre si ssa il coperchio di servizio, -
per evitare scosse elettriche o incendi.
ATTENZIONE:
Se si installano più unità esterne insieme, mantenere uno -
spazio di almeno 50mm tra le unità ed evitare che il usso
d’aria in ingresso possa essere ostacolato in ogni modo.
Installare l’unità RASC in una zona d’ombra e non -
alla diretta esposizione della luce solare o alla diretta
radiazione di una fonte di calore ad alta temperatura.
Non installare l’unità RASC in un luogo in cui I venti -
periodici sofno direttamente sull’unità RASC.
Accertarsi che il piano di appoggio sia piatto, livellato e -
sufcientemente resistente.
Installare l’unità in un’area riservata non accessibile al -
pubblico.
Le alette in alluminio hanno bordi molto taglienti. Prestare -
attenzione a queste alette per evitare di tagliarsi.
Mantenere uno spazio superiore a 3000 mm tra la parete -
(senza satatoi) e la parte di ingresso/uscita dell'aria per
evitare cortocircuiti.

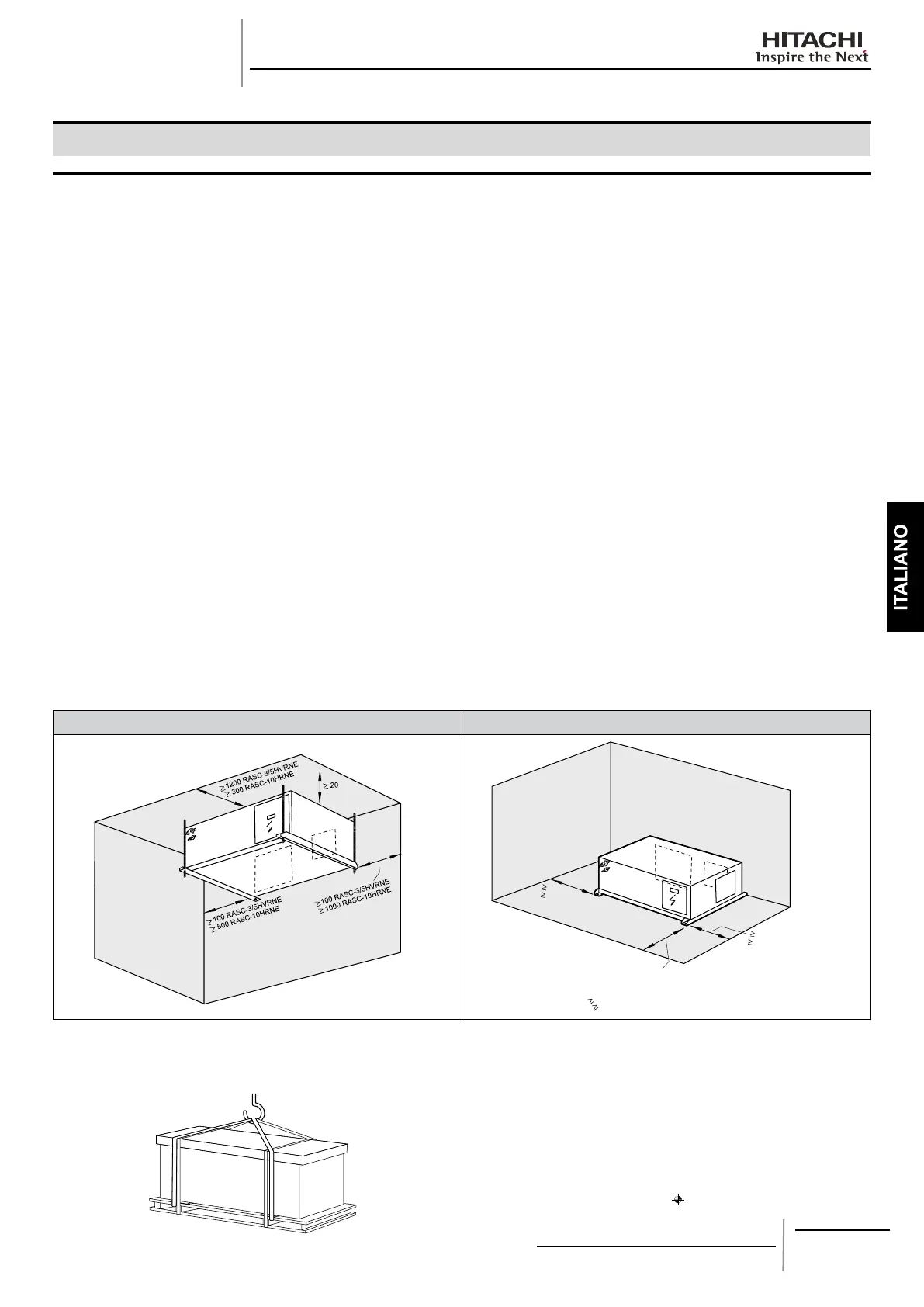

10.1.1. SPAZIO DI INSTALLAZIONE
a) Caso di sospensione dal softto b) Caso di installazione sul pavimento
100 RASC-3/5HVRNE
500RASC-10HRNE
1200 RASC-3/5HVRNE
500 RASC-10HRNE
100 RASC-3/5HVRNE
1000 RASC-10HRNE
10.1.2. TRASPORTO E MOVIMENTAZIONE
Metodo di sospensione ¡
ATTENZIONE:
Non sostenere l’unità utilizzando le maniglie o le parti di
uscita dell’aria. Le piastre in acciaio si potrebbero defor-
mare.
NOTA:
Nel caso in cui fossero necessarie informazioni relativa-
mente al centro di gravità ( )fare riferimento al capitol 8
“Elenco dei component e disegni quotati”
