INSTALLAZIONE DELLE
UNITÀ

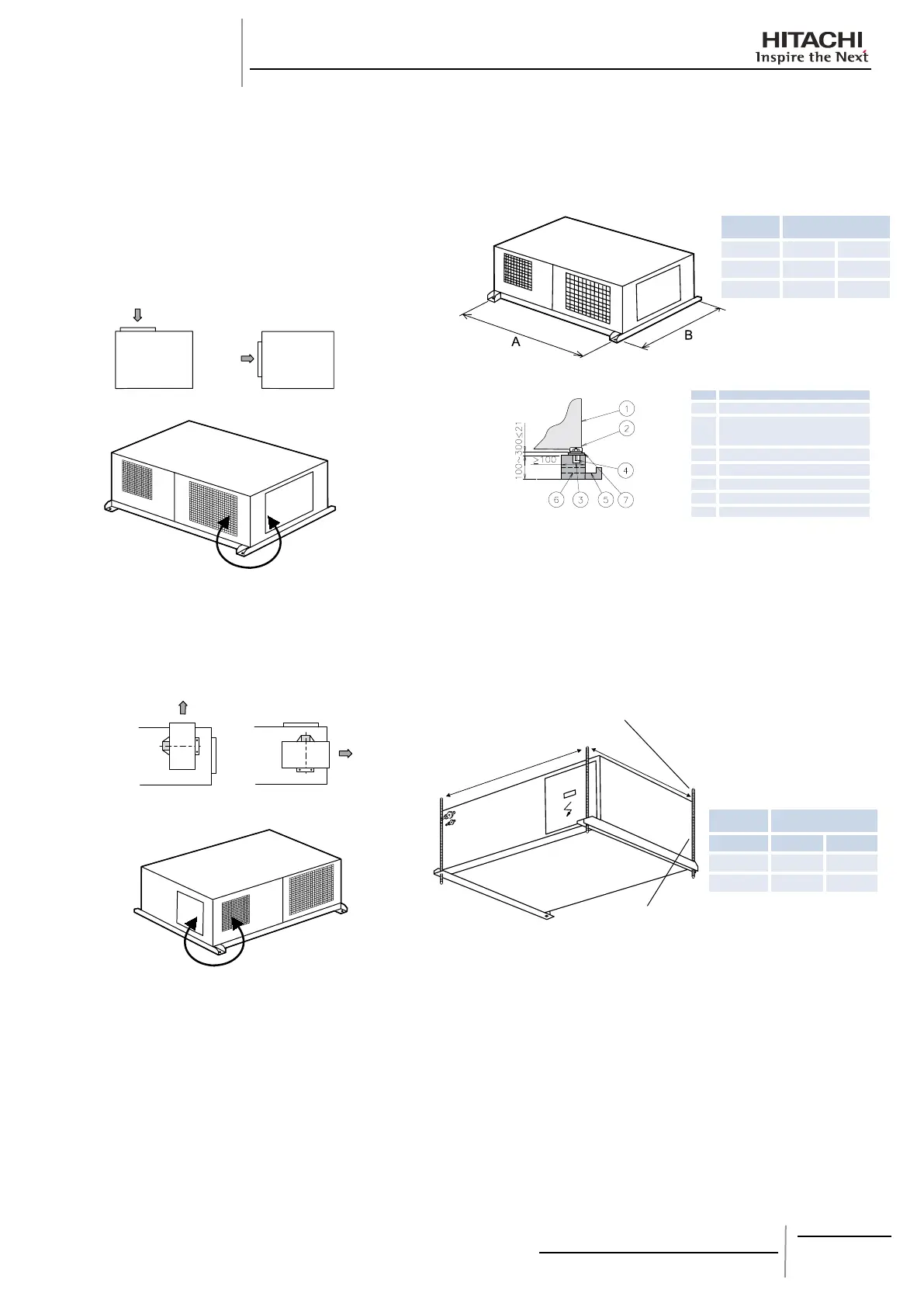

10.1.3. CONFIGURAZIONI DISPONIBILI
Cambiando solo la posizione dei pannelli di ingresso/uscita
dell’aria (e la posizione della ventola nel caso di
RASC-10HRNE) diventano disponibili differenti congurazioni.
Modicadell’ingressodell’aria(opzionale)
¡
Per modicare l’ingresso dell’aria è sufciente scambiare la -
posizione dei pannelli indicata. Entrambi i pannelli sono ssati
con delle viti sul telaio dell’unità.
Pannello di mandata
(in dotazione)
(Optional)
(Vista in pianta)
Modicadell’uscitadell’aria(opzionesoloperRASC- ¡
10HRNE)
Anche per modicare l’uscita dell’aria è sufciente scambiare -
i pannelli. Il pannello di uscita della ventola è montato sulla
struttura della ventola che è necessario montare seguendo le
indicazioni riportate di seguito:
Pannello di mandata
10.1.4. CONDIZIONI PER IL PUNTO DI
INSTALLAZIONE
Basediappoggioincementonell’edicio ¡
1. Si consiglia una base di appoggio livellata e tra i 100 – 300
mm sul livello di calpestio.
2. Predisporre uno scolo intorno alla base per il drenaggio.
3. Per installare l’unità, ssarla con perni di ancoraggio M10
4. Utilizzare un tappeto di gomma antivibrazioni (circa 60
gradi) tra l’unità e il piano di fondazione.
5. A volte l’acqua di drenaggio si trasforma in ghiaccio nelle
fredde mattinate. Di conseguenza, evitare di predisporre
il drenaggio in un’area frequentata da persone perché
diventerebbe scivolosa.
6. Controllare che il piano di fondazione sia correttamente
impermeabilizzato.
7. Installare l’unità in modo tale che le parti di uscita
drenaggio siano leggermente inferiori (circa 20 mm)
rispetto all’altro lato, in modo tale da evitare anomalie nel
drenaggio.
Unità sospesa
¡
1. Sospendere l’unità come illustrato nella gura.
2. Accertarsi che il softto resista al peso dell’unità indicato sulla
piastra delle speciche del prodotto.
3. Installare l’unità in modo tale che le parti di uscita drenaggio
siano leggermente inferiori (circa 20 mm) rispetto all’altro lato,
in modo tale da evitare anomalie nel drenaggio.
Perno di
ancoraggio (M10)
Staffa di sospensione
Marc.
Passo perno di
sollevamento
Modello 3/5HP 10 HP
A (mm) 1250 1770
B(mm) 1300 1113
ATTENZIONE:
Se l’unità è sospesa al softto, il punto di installazione
deve essere sufcientemente resistente. In caso contrario,
rafforzare il punto di installazione con travi, ecc. (più di
150 kg per un perno di sollevamento) diversamente, l’unità
potrebbe cadere o si possono vericare rumori anomali.
N. Descrizione
Unità
Tagliare questa parte di perno.
In caso contrario risulta difcile
rimuovere il coperchio di servizio.
Foro in malta (Ø100 x prof. 150)
Perno di ancoraggio M10
Drenaggio (largh. 100 x prof. 150)
Drenaggio
Cuscinetto antivibrazioni
Marc.
Pendenza perno di
ancoraggio
Modello 3/5HP 10 HP
A (mm) 1250 1770
B (mm) 1300 1113
