LINEA DEL
REFRIGERANTE
E CARICA DI
REFRIGERANTE
Tubo non fornito
Tappo. Serrare
con la coppia
di serraggio
indicata
Pressione refrigerante
(Fig. b)
Guarnizione in
gomma
Per aperture e
chiusura della valvola
fusiforme
Tappo del
giunto di
ritegno,
collegare
solo il
essibile
di carica.
Serrare il
tappo con
la coppia di
serraggio
indicata
Flangia. Serrare i
bulloni con la coppia
di serraggio indicata
Vite di chiusura
(valvola fusiforme)
ATTENZIONE:
Non applicare alcuna forza alla valvola fusiforme -
all'estremità dell'apertura (5 Nm o meno). Non viene
fornita la struttura della sede posteriore.
In fase di collaudo, aprire completamente la valvola. In -
caso contrario, i dispositivi verranno danneggiati.

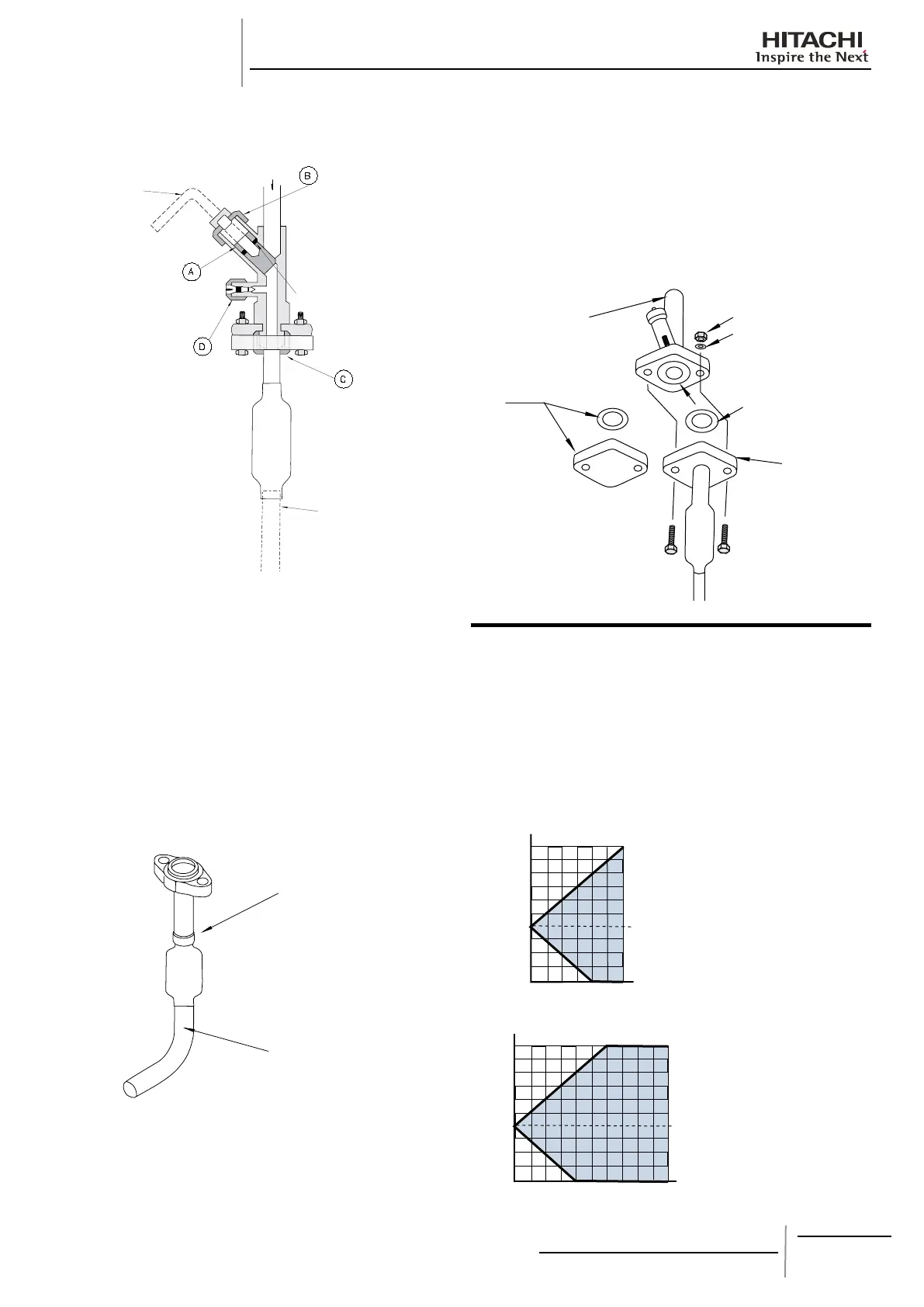

Collegamentoaangiadellatubazione
¡
(Solo per RASC-10HRNE)
Vericare che la valvola sia chiusa. -
Preparare un tubo ricurvo (non in dotazione) per la linea del
liquido. Collegarlo alla valvola del liquido mediante un attacco
a cartella utilizzando il foro quadrato della base inferiore.
Flagia del tubo
con silenziatore in
dotazione
Tubo in dotazione
Preparare una linea fornita sul campo per la linea del gas. -
Saldare il tubo ricurvo e la angia del tubo fornita a corredo
all'esterno dell'unità.
Collegare il tubo a angia alla valvola del gas con la
guarnizione fornita di fabbrica attraverso il foro quadrato della
base inferiore. Non utilizzare una guarnizione che è stata
collegata all’unità.
Perni (x2)
Valvola del gas
Guarnizione
Guarnizione
Flangia del
tubo
Flangia
Rimuovere
Dado (x2)
Rosetta (x2)
11.4. LINEA E CARICA DI REFRIGERANTE
11.4.1. LUNGHEZZA DELLA LINEA REFRIGERANTE
La linea refrigerante tra l'unità interna e l'unità RASC deve
essere realizzata utilizzando il diagramma illustrato di seguito.
Mantenere la linea all'interno dell'area scura del diagramma,
in cui è illustrata la differenza in altezza applicabile in base alla
lunghezza della linea.
Diagramma di progettazione della linea:
•
RASC-5/10H(V)RNE
30
10
0
-20
20
-10
10
20
30
40 50
0
L (m)
H(m)
RASC-3HVRNE
30
10
0
-20
20
-10
10
20
30
0
L (m)
H(m)
