159
PMML0140A rev.1 - 07/2009
LINEA DEL
REFRIGERANTE
E CARICA DI
REFRIGERANTE

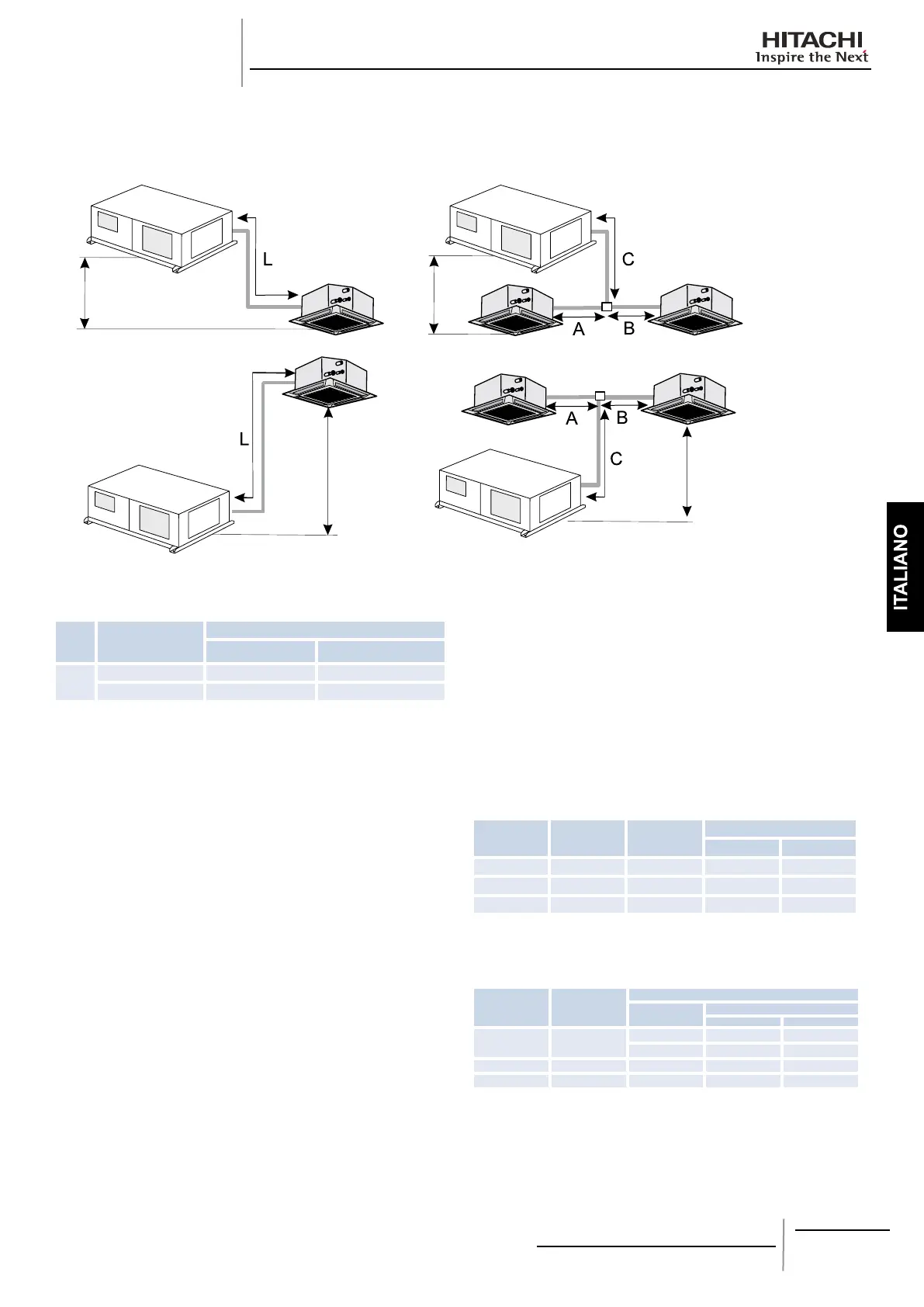

Esempio con sistemi singoli e doppi:•
Sistema singolo Sistema doppio
Lunghezza massima linea in base all’unità:•
Marc. unità
Lunghezza massima della linea
Lunghezza effettiva
della linea
Lunghezza equivalente
della linea
L
RASC-3H(V)RNE
≤ 30 m ≤ 45 m
RASC-5/10HVRNE
≤ 50 m ≤ 70 m
L = Lunghezza linea.
NOTA:
Installare il tubo di raccordo nel punto dal quale la -
lunghezza della linea alle unità esterne è di uguale
distanza. Se tuttavia sono rilevate lunghezze diverse dal
tubo di raccordo alle unità interne a causa della struttura
architettonica degli ambienti, la differenza tra le due linee
dovrebbe essere inferiore a 8 m.
11.4.2. SELEZIONE DELLA LINEA DEL
REFRIGERANTE
Scegliere i diametri dei punti di collegamento della linea in •
base alle seguenti procedure:
Tra l'unità RASC e il tubo di raccordo: -
Scegliere punti di collegamento della linea con diametro
uguale a quello della linea dell'unità RASC.
Tra il tubo di raccordo e l'unità interna: -
Scegliere punti di collegamento della linea con diametro
uguale a quello della linea dell'unità interna.
Unità
Diametro
linea del gas
Diametro
linea del
liquido
Distributore
Doppia Quadrupla
RASC-3 15.88 (5/8”) 9.53 (3/8”) TE-03N -
RASC-5 15.88 (5/8”) 9.53 (3/8”) TE-56N -
RASC-10 25.4 (1”) 12.7 (1/2”) TE-10N QE-810N
Per unità RASC-10HRNE, utilizzare una linea riduttore nelle •
seguenti installazioni:
Tipo di
installazione
Distributore
Tubo
Tipo
Dimensioni
a b
Singola -
Gas Ø 25.4 Ø 22.2
Liquido Ø 12.7 Ø 9.53
Doppia TE-56N Liquido Ø 9.53 Ø 6.35
Quadrupla QE-810N Liquido Ø 12.7 Ø 9.53
NOTA:
Per sistema -
combinato
doppio: L=C+(la
lunghezza
maggiore
dall’unità interna
al tubo di
raccordo).
