Hitachi UTOPIA RASC Series User Manual

160
PMML0140A rev.1 - 07/2009
LINEA DEL
REFRIGERANTE
E CARICA DI
REFRIGERANTE

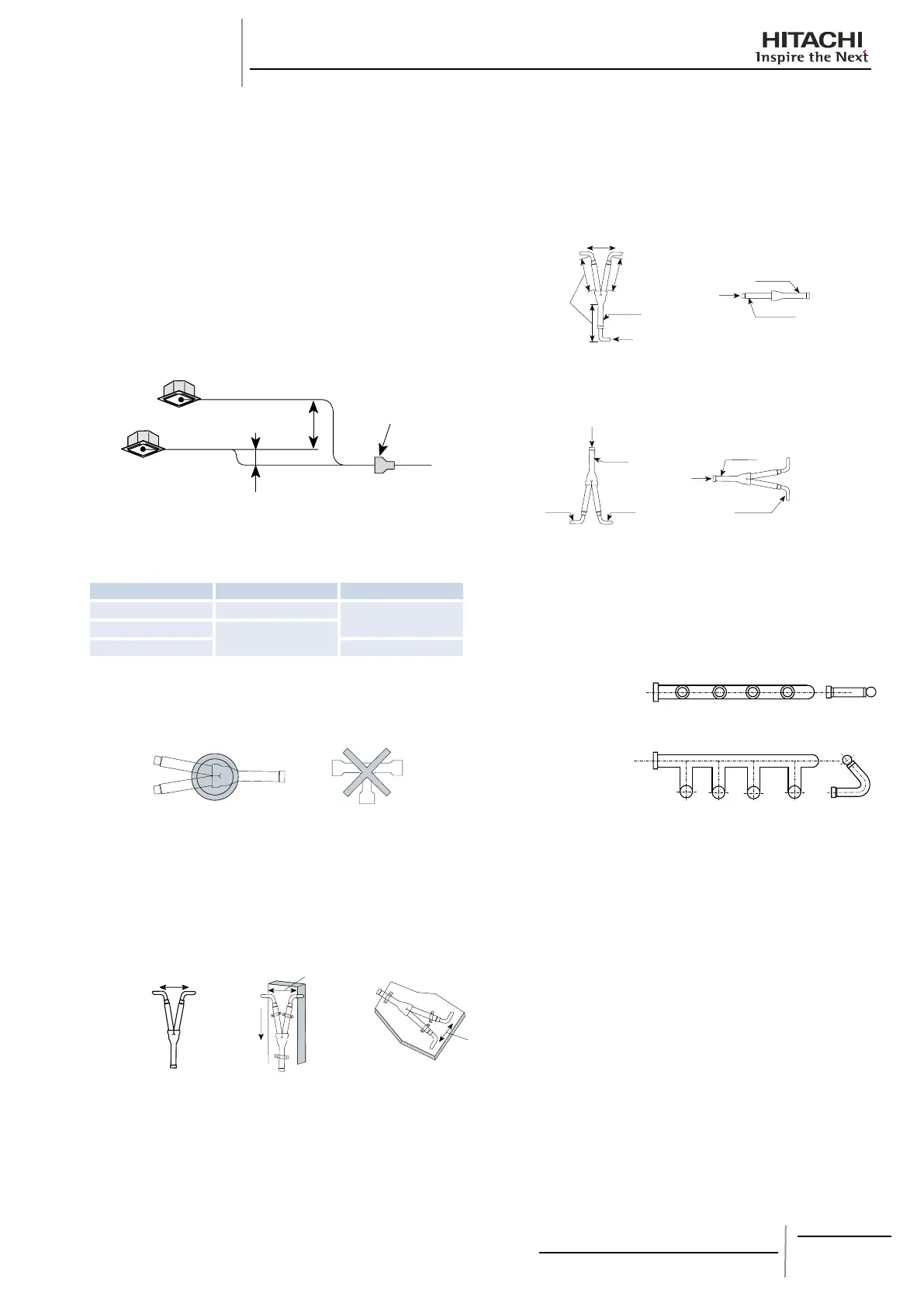

11.4.3.INSTALLAZIONE DI SISTEMI DOPPI E
QUADRUPLI
Differenza in altezza tra unità interne e distributore•
Installare tutte le unità interne alla stessa altezza. Se è
indispensabile a causa della struttura architettonica degli
ambienti, la differenza in altezza tra le unità interne dovrà
essere inferiore a 0,5 metri. Installare il tubo di raccordo alla
stessa altezza delle unità interne o a un'altezza inferiore, ma
mai superiore.
Esempio: sistema doppio
Unità interne
Inferiore a
0,5 mm
Differenza in altezza tra due unità
interne. Inferiore a 0,5 m
Tubo di raccordo
Dimensioni linea unità interna.•
Le dimensioni della linea per l’unità interna sono le seguenti
mm (pollici)
Unità Diametro linea del gas Diametro linea del liquido
1,5 HP 12.7 (1/2”)
6.35 (1/4”)
2,0 HP
15.88 (5/8”)
2,5 HP 9.53 (3/8”)
Installazione del distributore•
1. Su richiesta installare il distributore fornito da HITACHI.
Non è possibile installare un raccordo a T alternativo.
Esempio: Sistema doppio
2. Installazione del distributore.
Fissare il tubo di raccordo orizzontalmente rispetto al
pilastro, alla parete o al softto. La linea non deve essere
ssata rigidamente alla parete in quanto l'espansione o la
contrazione termica potrebbero provocarne la rottura.
Esempio: Sistema doppio
Orizzontale
A unità RASC
A unità
interna
Verticale
A unità
interna
Fissaggio del tubo di
raccordo su un pilastro o
una parete
Orizzontale
Orizzontale
Fissaggio del tubo di
raccordo al softto o a una
trave
NOTA:
Fissare la linea agendo sulla parte esterna dell'isolante -
oppure inserendo un assorbitore tra il tubo e il metallo di
ssaggio.
3. Posizione corretta del distributore del sistema doppio
La posizione corretta del tubo di raccordo del sistema doppio
•
è la seguente:
Sopra
Sotto
Maggiore di
0,5m
Tubo principale
Direzione del
refrigerante
Direzione del
refrigerante
Tubo principale
Tubo di
raccordo
Di seguito è indicata invece la posizione errata.•
Sopra
Sotto
Tubo principale
Direzione del
refrigerante
Tubo principale
Tubo di
raccordo
Tubo di
raccordo
Tubo di
raccordo
4. Posizione corretta del distributore del sistema quadruplo.
Installare il collettore orizzontalmente
•
Esempio: tubo di raccordo sistema quadruplo
Linea del gas
Linea del liquido
