92
PMML0140A rev.1 - 07/2009
KÄLTEMITTELROHRE UND
KÄLTEMITTELMENGE

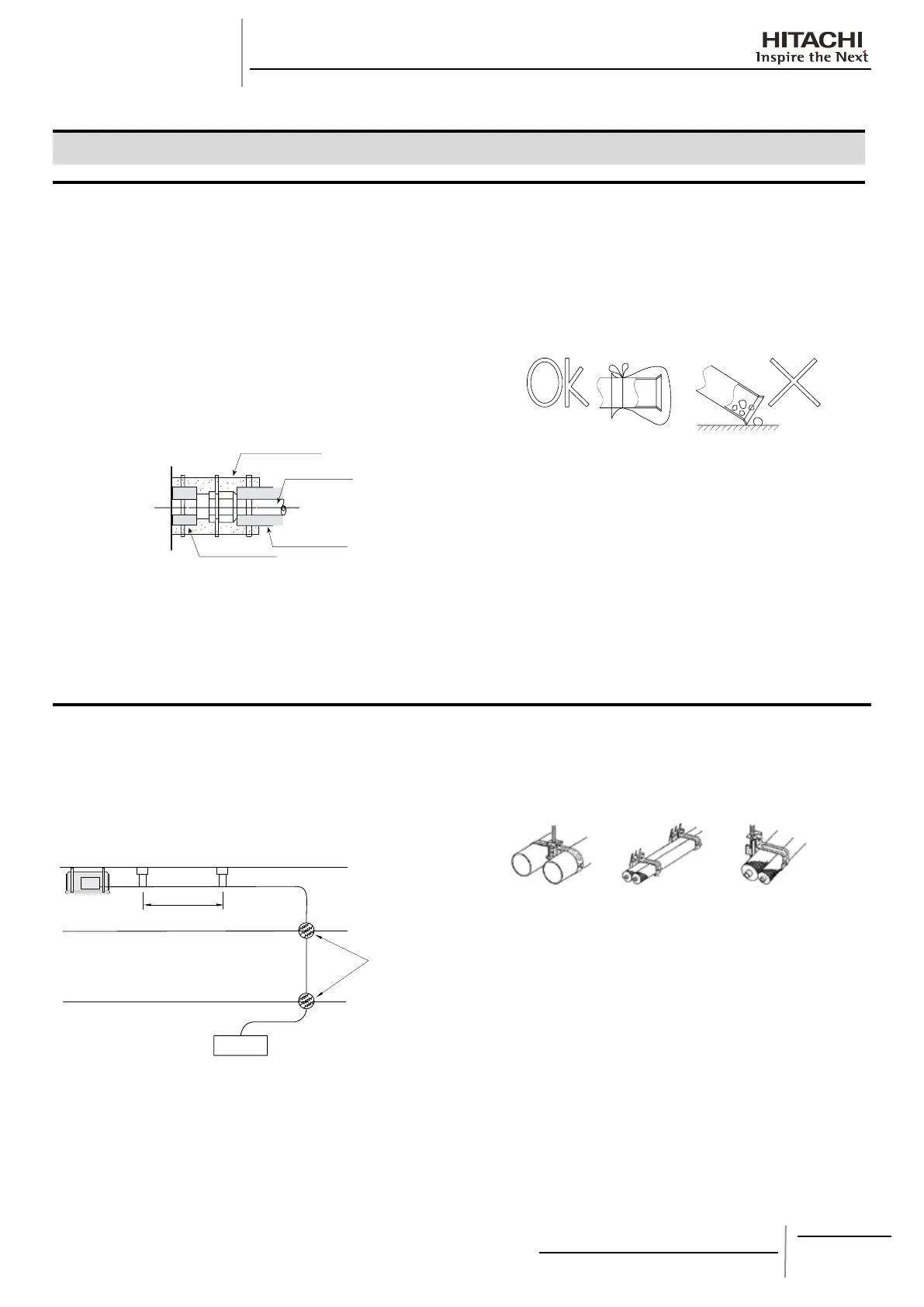

11 KÄLTEMITTELROHRE UND KÄLTEMITTELMENGE
11.1. LEITUNGSMATERIAL
1. Stellen Sie vor Ort Kupferrohre bereit.
2. Wählen Sie die Größe, die Dicke und das Material der Rohre
gemäß den Druckanforderungen aus.
3. Wählen Sie saubere Kupferrohre aus. Achten Sie darauf,
dass die Rohre innen staubfrei und trocken sind. Entfernen
Sie Staub und Fremdmaterial mit sauerstofffreiem Stickstoff
aus dem Inneren der Rohre, bevor Sie diese anschließen.
4. Dichten Sie nach dem Anschließen der Kältemittelleitung die
freibleibende Öffnung zwischen Aussparung und Rohr mit
Isoliermaterial ab, wie unten dargestellt.
HINWEIS:
Ein System, das frei von Feuchtigkeit oder -
Ölverunreinigungen ist, ergibt maximale Leistungsfähigkeit
und Lebensdauer, im Gegensatz zu einem System, das nur
unzureichend vorbereitet ist. Achten Sie besonders darauf,
dass alle Kupferleitungen innen sauber und trocken sind.
Im Kreislauf des Innengeräts bendet sich kein Kältemittel. -
VORSICHT:
Verschließen Sie das Leitungsende mit einer Kappe, -
wenn es durch eine Bohrung geführt werden soll.
Legen Sie die Rohrleitungen nicht direkt auf den Boden, -
ohne das Rohrende mit einer Kappe oder Isolierband zu
schützen.
Kann die Rohrverlegung am folgenden Tag oder über -
einen längeren Zeitraum nicht beendet werden, sollten
Endstücke der Leitungen verlötet und mit Hilfe eines
Schrader-Ventils mit sauerstofffreiem Stickstoff gefüllt
werden, um Feuchtigkeit und Verunreinigung durch
Partikel zu verhindern.
Verwenden Sie kein Isoliermaterial, das NH3 enthält, da -
dies zu Schäden und Undichtigkeit am Kupferrohr führen
kann.
Isolieren Sie sowohl die Kältemittel- als auch die -
Flüssigkeitsleitung zwischen Innengeräten und RASC-
Geräten vollständig.
Fehlt die Isolierung, bildet sich Kondenswasser auf der -
Oberäche der Leitung.
11.2. AUFHÄNGUNG VON KÄLTEMITTELLEITUNGEN
Befestigen Sie die Kältemittelrohrleitungen so, dass keine
schwachen/dünnen Teile des Gebäudes wie Wände, Decken
usw. berührt werden.
(Durch die Vibration der Leitung kann es sonst zu
ungewöhnlichen Geräuschen kommen. Achten Sie hierauf
besonders bei kurzen Leitungen).
1~15 m
Innengerät
Bereich feuerfest
machen
Befestigen Sie die Kältemittelleitung nicht mit Metallmaterial, da
sich die Leitung ausdehnen und zusammenziehen kann.
Einige Befestigungsbeispiele werden unten gezeigt.
Zum Aufhängen
schwerer Rohre
Für Rohrverlegung
längs der Wand
Für die
Schnellmontage
Isoliermaterial
Kältemittelrohr (vor Ort
bereitgestellt)
Isoliermaterial
Isoliermaterial
Geräteseite
