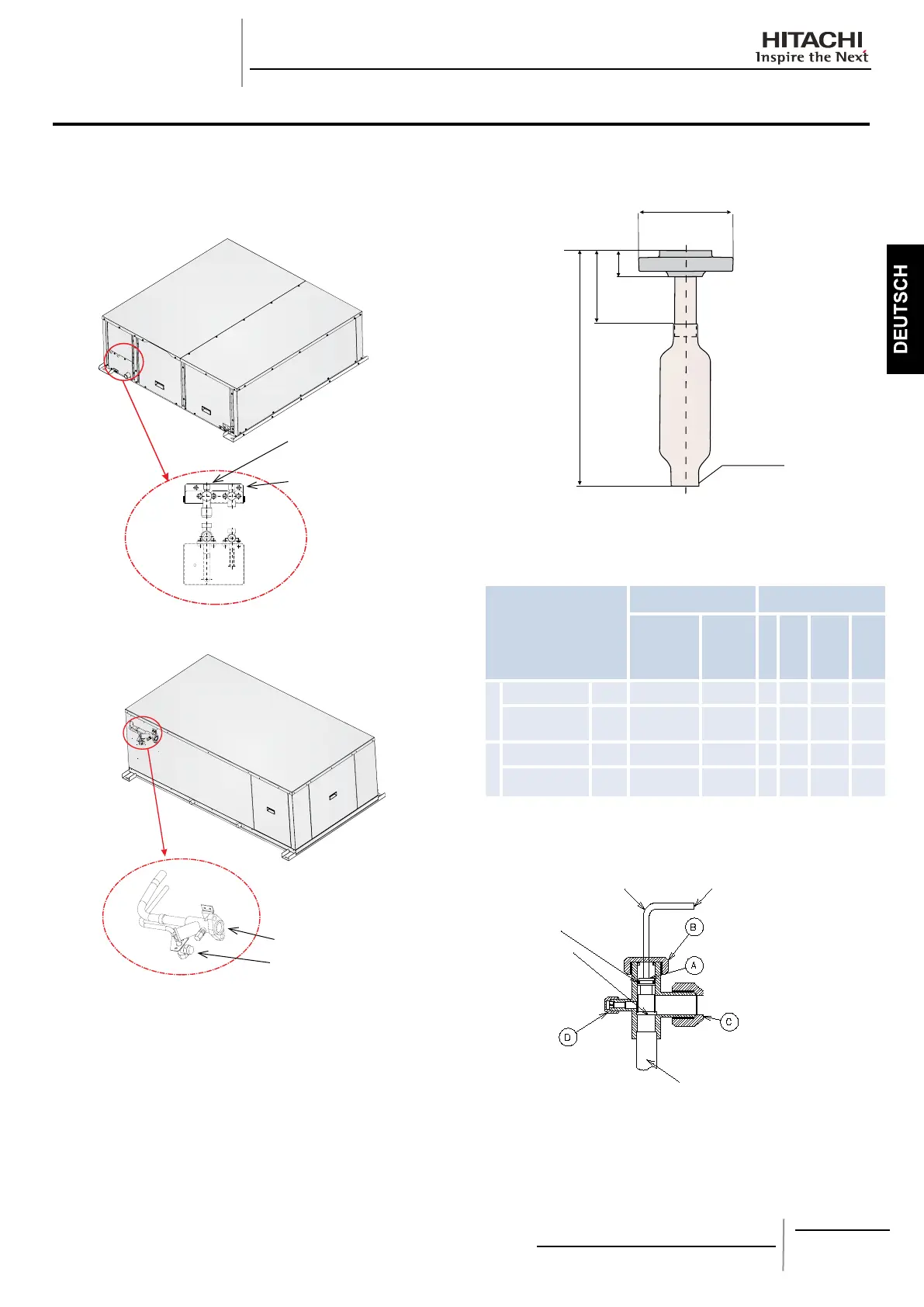

KÄLTEMITTELROHRE UND
KÄLTEMITTELMENGE
1. Absperrventil bendet sich an der hinteren Abdeckung des
Geräts. Bevor die Kältemittelleitung angeschlossen wird, muss
die Schutzabdeckung des Absperrventils entfernt werden.
RASC-3/5HVRNE
Gasventil
Flüssigkeitsventil
RASC-10HRNE
Gasventil
Flüssigkeitsventil
2. Zum Biegen der Rohrleitungen wird die Verwendung eines
Rohrbiegers empfohlen.
3. Verwenden Sie für die Gasleitungsanschlüsse das mitgelieferte
Flanschrohr (nur für RASC-10HRNE).
96
27
78
238
Ø25.4ID(1”)
Drehmoment zum Festziehen ¡
Siehe Drehmomentangaben in folgender Tabelle:
Ventil
Größe Drehmoment (N.m)
Leitungsdur
chmesser
Größe
Inbus-
schlüssel
A B C D
Flüssigkeit
RASC-3/5HVRNE Abb. a 9.53 (3/8”) 4 mm 8 16.5 40 14~18
RASC-10HRNE Abb. a 12.7 (1/2”) 5 mm 8 38 40 9.8
Gas
RASC-3/5HVRNE Abb. a 15.88 (5/8”) 5 mm 10 30 80 14~18
RASC-10HRNE Abb. b 25.4 (1”) 10 mm 25 49
55~75
(*)
9.8
(*) Flanschanschluss: Siehe spezielle Anleitung im Abschnitt über die
Flanschleitungsanschlüsse.
O-Ring (Gummi)
Zum Öffnen und
Schließen des
T-Ventils
Dichtungsoberäche
(bei vollständig
abgeschlossener Position)
Kältemitteldruck
Stopfen der
Kontrollmuffe
(nur
Füllschlauch
kann
angeschlossen
werden).
Kappe mit
angegebenem
Drehmoment
festziehen.
Konusanschluss.
Mit angegebenem
Drehmoment festziehen
Verschlussschraube
(T-Ventil)
Kappe. Mit angegebenem
Drehmoment festziehen
Inbusschlüssel
(Abb. a)
11.3. LEITUNGSANSCHLUSS BEI RASC-GERÄT
