NAVNE PÅ DELE OG MÅL
DEL II- MONTERING

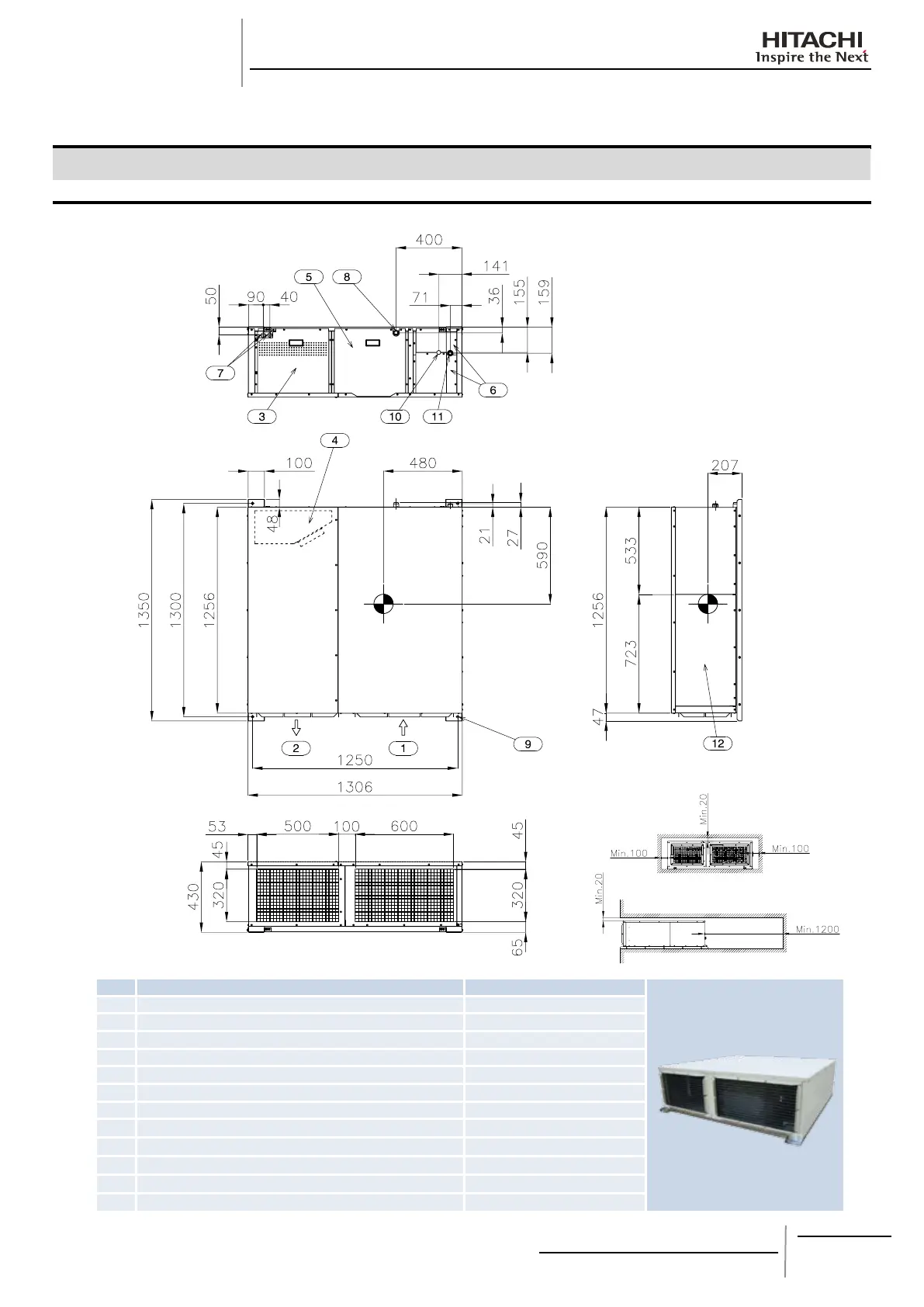

8. NAVNE PÅ DELE OG MÅL
8.1. RASC-3/5HVRNE
Monteringsafstand
Nr. Beskrivelse Bemærkninger
1 Luftindtag
2 Luftudtag
3 Dæksel til elboks
4 Elboks
5 Servicedæksel til ventilator
6
Dæksel til stopventiler
7 Huller til ledningstilslutning 2-Ø32
8 Aøbsrør Ø26
9 Huller til fastgørelse af enhed 4-Ø14x16
10 Kølevæskerør Omløbsmøtrik: Ø9.53 (3/8”)
11 Kølegasrør Omløbsmøtrik: Ø15.88 (5/8”)
12 Valgfrit luftindtag
