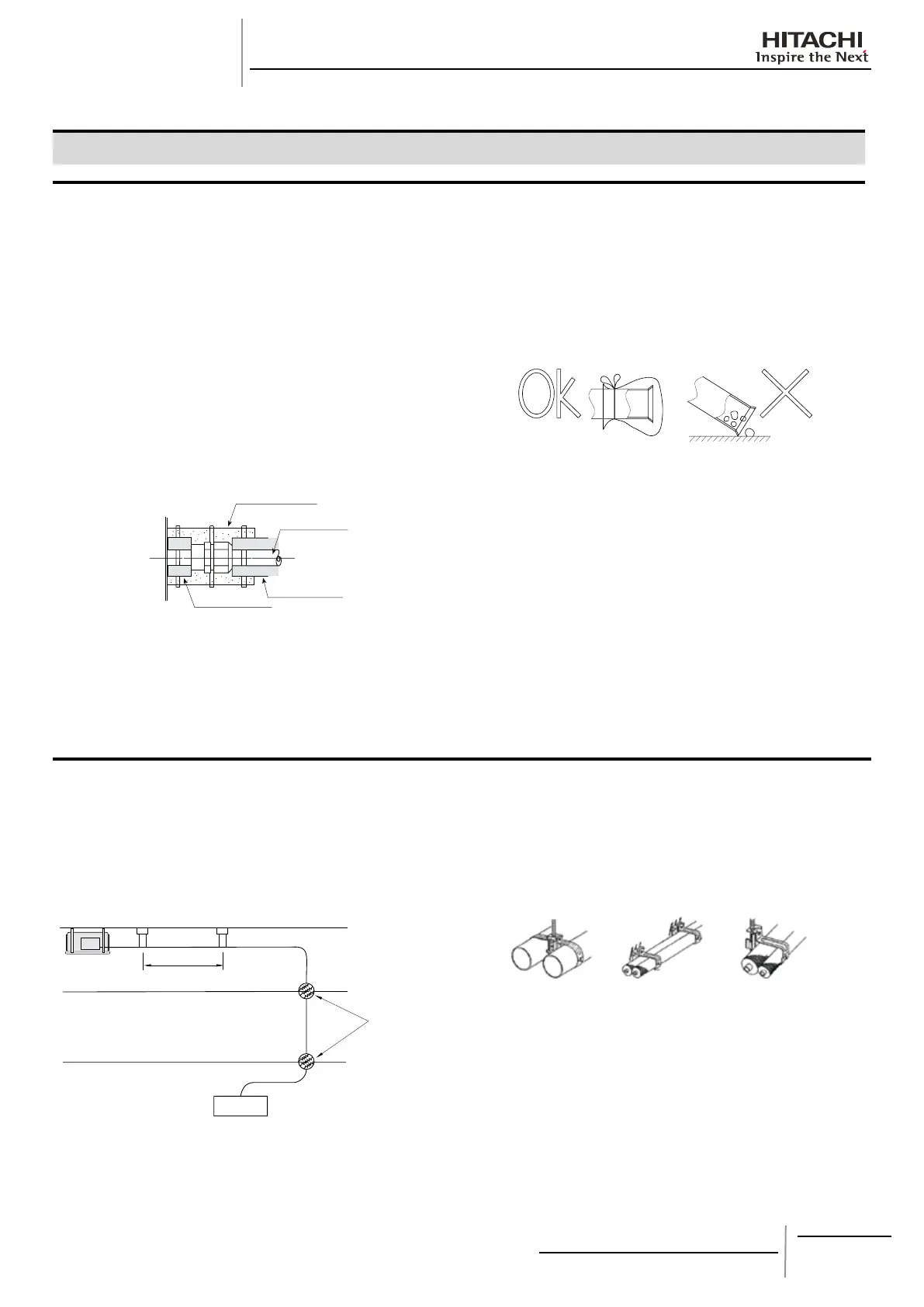

11 TUBAGEM DE REFRIGERANTE E CARGA DE REFRIGERANTE
11.1. MATERIAIS DE TUBAGENS
1. Prepare as tubagens de cobre (não fornecidas).
2. Seleccione as tubagens com a espessura adequada e o
material correctos, de modo a que resistam à pressão de
funcionamento.
3. Utilize tubagens de cobre limpas. Certique-se de que não há
nenhuma poeira nem humidade dentro das tubagens. Sopre
o interior das tubagens com azoto livre de oxigénio para
remover toda a poeira e materiais estranhos, antes de as
ligar.
4. Após a ligação da tubagem de refrigerante, vede o espaço
entre o furo de abrir com pancada e as tubagens de
refrigerante usando material de isolamento, como mostrado
abaixo:
NOTA:
Um sistema sem contaminação por humidade ou óleo -
proporcionará um melhor desempenho e um ciclo de vida
máximo. Tenha particular cuidado em assegurar que o
interior de todas as tubagens de cobre está limpo e seco.
Não existe refrigerante no ciclo da unidade interior. -
CUIDADO:
Tape a extremidade da tubagem quando a tubagem tiver -
que ser passada através de um furo.
Não coloque as tubagens directamente sobre o chão sem -
que os extremos estejam tapados com ta adesiva ou
tampões.
Se a instalação das tubagens não for efectuada até ao -
dia seguinte, tape os extremos das tubagens mediante
soldadura e encha as tubagens com azoto livre de
oxigénio, através de uma válvula do tipo Schrader, para
evitar a contaminação com partículas e humidade.
Não utilize material de isolamento que contenha NH3 -
porque pode danicar o material da tubagem de cobre e
originando fugas no futuro.
Isole totalmente as tubagens de líquido e de gás entre as -
unidades interiores e a unidade RASC.
Se as tubagens não forem isoladas, ocorrerá a formação -
de condensação nas superfícies das tubagens.
11.2. SUSPENSÃO DA TUBAGEM DE REFRIGERANTE
Suspenda a tubagem de refrigerante em pontos adequados e
impeça que a tubagem de refrigerante toque nas paredes, tecto,
etc.
(Se tocar, podem ocorrer ruídos estranhos devido à vibração
da tubagem. Tenha especial cuidado com as tubagens de
comprimento curto).
1~15 m
Unidade
interior
Secção com
tratamento à prova
de fogo
Não xe directamente a tubagem de refrigerante a peças
metálicas (a tubagem de refrigerante pode expandir-se e
contrair-se).
Abaixo são mostrados alguns exemplos de métodos de
suspensão.
Para suspensão de
pesos elevados
Para condução de
tubagem ao longo
de paredes
Para trabalhos de
instalação imediata
Material de isolamento
Tubagem de refrigerante não
fornecida
Material de isolamento
Material de isolamento
Lado da
unidade
