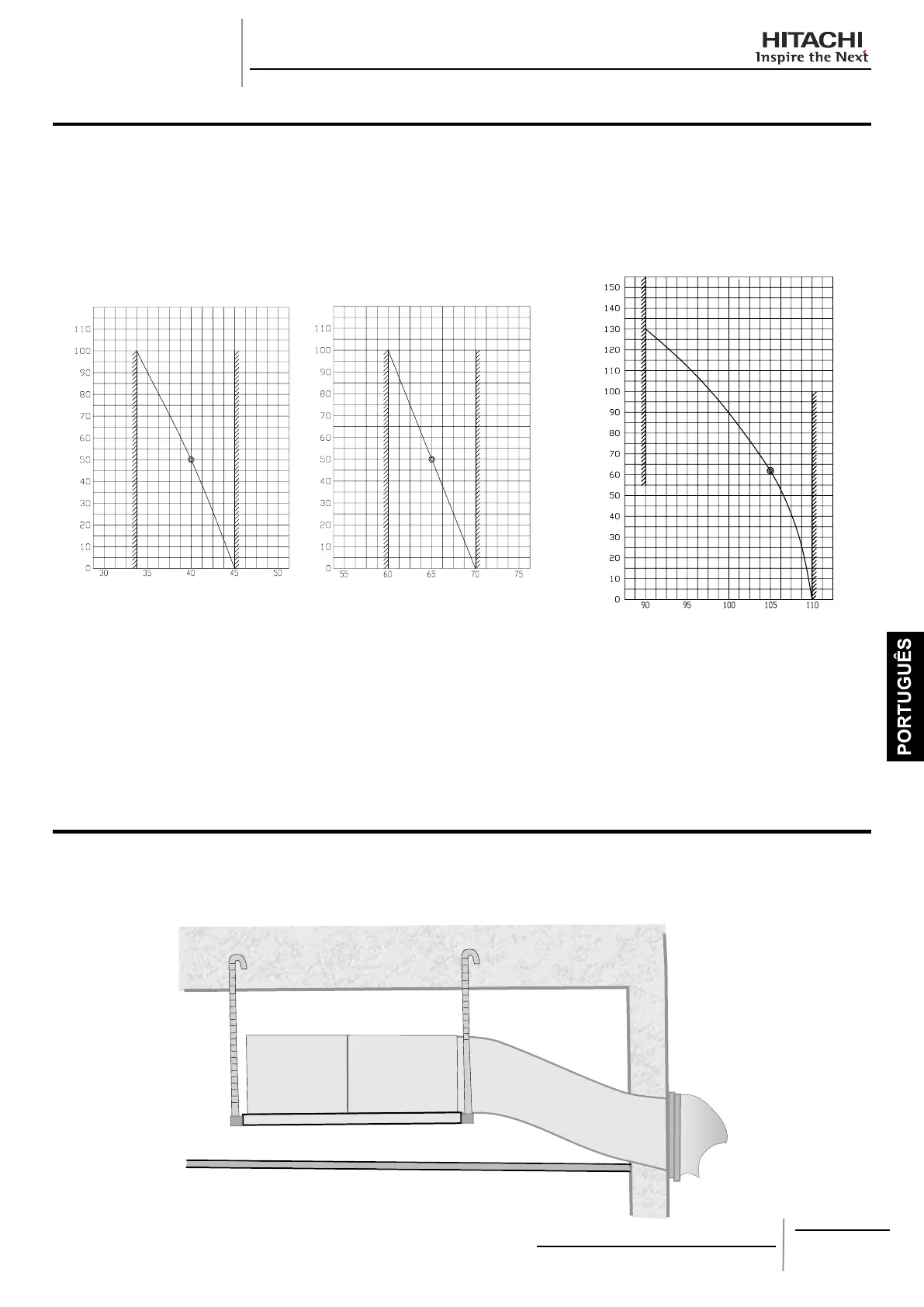

10.2. CURVA DE DESEMPENHO DO VENTILADOR
A unidade RASC pode ser instalada utilizando condutas na entrada ou na saída de ar.
Consulte a Curva de desempenho do ventilador, para vericar se o volume de ar está dentro do intervalo de trabalho.
É assumido que a unidade será instalada utilizando as condutas de ar de alimentação e de retorno. Consulte a curva de
desempenho do ventilador abaixo para decidir quais são as condutas adequadas.
RASC-3HVRNE RASC-5HVRNE RASC-10HRNE
Pressão estática externa (Pa)
Pressão estática externa (Pa)
Pressão estática externa (Pa)
Caudal de ar (m³/min)
“●” Ponto de ajuste nominal
Caudal de ar (m³/min)
“●” Ponto de ajuste nominal
Caudal de ar (m³/min)
“●” Ponto de ajuste nominal
NOTA:
Ao projectar uma curva, verique se o volume de ar está dentro do intervalo de trabalho na “Curva de desempenho do -
ventilador”.
Se o volume de ar estiver fora do intervalo de trabalho, podem ocorrer fenómenos de transporte de água (queda no tecto -
ou no chão do espaço), aumentos de ruído, danos no motor do ventilador (temperatura alta) e capacidade insuciente de
arrefecimento/aquecimento.
Portanto, projecte as condutas e seleccione a velocidade adequada do ventilador de forma a manter o funcionamento da -
unidade dentro intervalo de funcionamento admissível seleccionado.
10.3. LIGAÇÃO DE CONDUTAS
Instale as condutas com uma inclinação descendente para impedir a entrada de água da chuva. Além disso, instale isolamento nas
condutas e nas uniões para impedir a formação de condensação.
1/50 ou mais
