INSTALAÇÃO DAS
UNIDADES

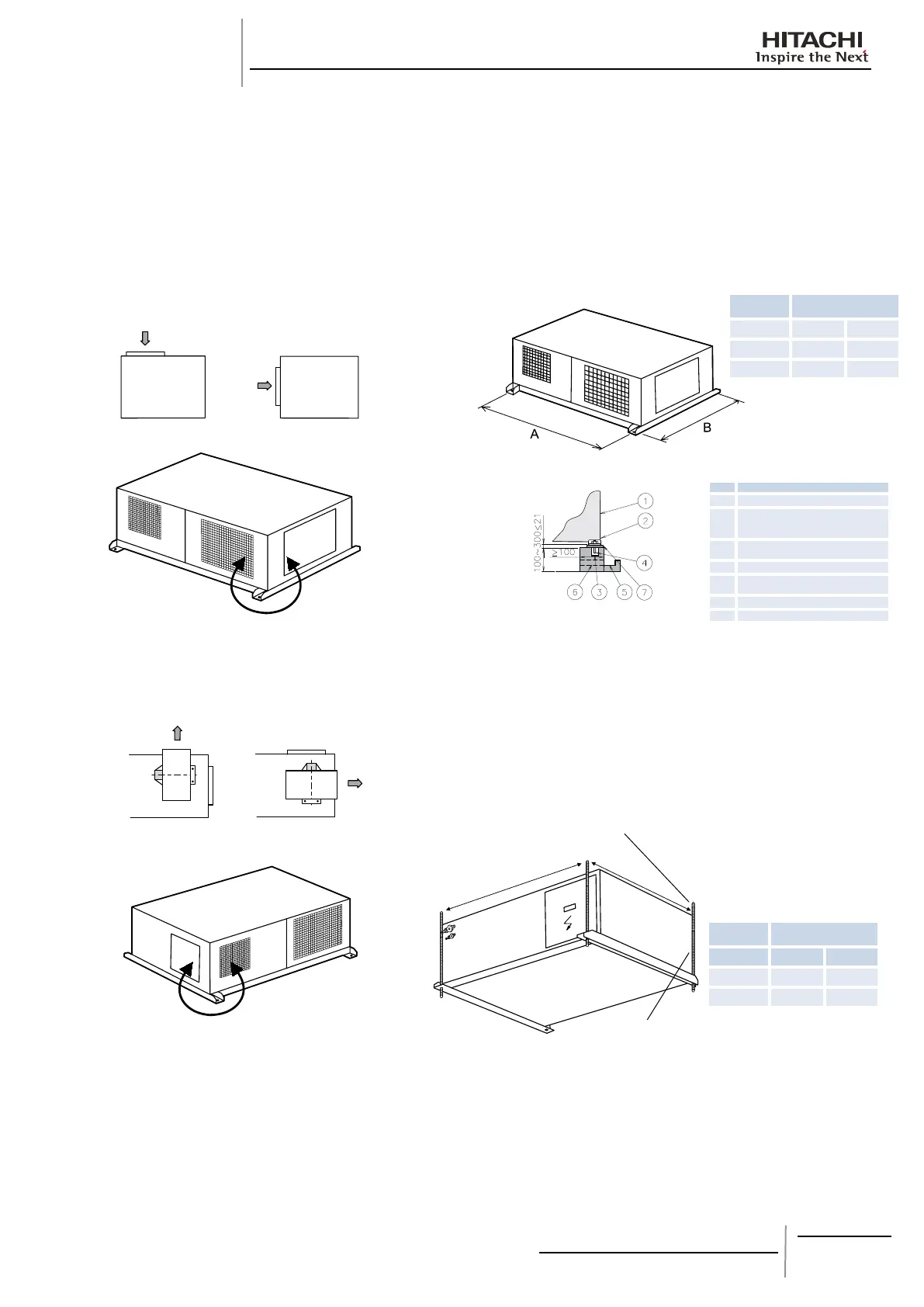

10.1.3. CONFIGURAÇÕES DISPONÍVEIS
Estão disponíveis congurações diferentes para as unidades
RASC, bastando para tal mudar os painéis de entrada/saída de
ar (e a posição do ventilador no caso da
RASC-10HRNE).
Modicaçãodaentradadear(opção)
¡
Para mudar a entrada de ar basta trocar a posição dos -
painéis indicados. Ambos os painéis estão xos com
parafusos ao chassis da unidade.
Mudar o painel
(Fornecido de fábrica)
(Opção)
(Vista de cima)
Modicaçãodaentradadear(opçãoapenasparaa ¡
RASC-10HRNE)
Para mudar a entrada de ar também é necessário trocar os -
painéis. O painel de saída do ventilador está xo à estrutura
do ventilador, que deve ser montada como segue:
Mudar o painel
10.1.4. PROVISÃO DO LOCAL DE INSTALAÇÃO
Fundação em betão dentro de um edifício ¡
1. A fundação deve ser plana e recomendamos que esteja
entre 100 e 300 mm acima do nível do chão.
2. Instale uma drenagem em torno da fundação para que o
escoamento seja fácil
3. Ao instalar a unidade, xe-a com cavilhas de escora M10
4. Use apoios antivibratórios em borracha (aprox. 60 graus)
entre a unidade e a fundação.
5. A água de esgoto pode congelar se estiver muito frio. Por
isso, evite derramar o esgoto em locais onde passam
pessoas, porque é escorregadio.
6. Assegure que são tomadas as devidas medidas de
protecção à prova de água para a fundação.
7. Instale a unidade de modo a que as peças da saída de
esgoto quem ligeiramente abaixo (aprox. 20 mm) em
relação ao lado oposto para evitar a descarga incorrecta
do esgoto.
Unidade suspensa
¡
1. Suspenda a unidade conforme as indicações do desenho.
2. Assegure que o tecto pode resistir ao peso da unidade que
está indicado na placa de especicações.
3. Instale a unidade de modo a que as peças da saída de
esgoto quem ligeiramente abaixo (aprox. 20 mm) em
relação ao lado oposto para evitar a descarga incorrecta do
esgoto.
A
B
Cavilha de
suspensão (M10)
Suporte de suspensão
Marca
Dimensões da cavilha
de suspensão
Modelo 3/5 HP 10 HP
A (mm) 1250 1770
B (mm) 1300 1113
CUIDADO:
Se pretender suspender a unidade no tecto, assegure
que os pontos de suspensão são sucientemente fortes.
No caso contrário, reforce os pontos de suspensão com
vigas, etc. (resistência superior a 150 kg para cada cavilha
de escora). No caso contrário, a unidade pode cair ou
provocar ruídos anómalos.
N.º Descrição

Unidade

Corte esta parte da cavilha; caso
contrário, será difícil retirar a tampa
de serviço

Furo para encher com betão (Ø100
mm X Profundidade 150 mm)

Cavilha de escora M10

Drenagem (Largura de 100 mm X
Profundidade de 150 mm)

Drenagem

Apoios anti-vibratórios
Marca
Dimensões de cavilhas
de escora
Modelo 3/5 HP 10 HP
A (mm) 1250 1770
B (mm) 1300 1113
