Hitachi UTOPIA RASC Series User Manual

174
PMML0140A rev.1 - 07/2009
DESCRIÇÃO DO
SISTEMA

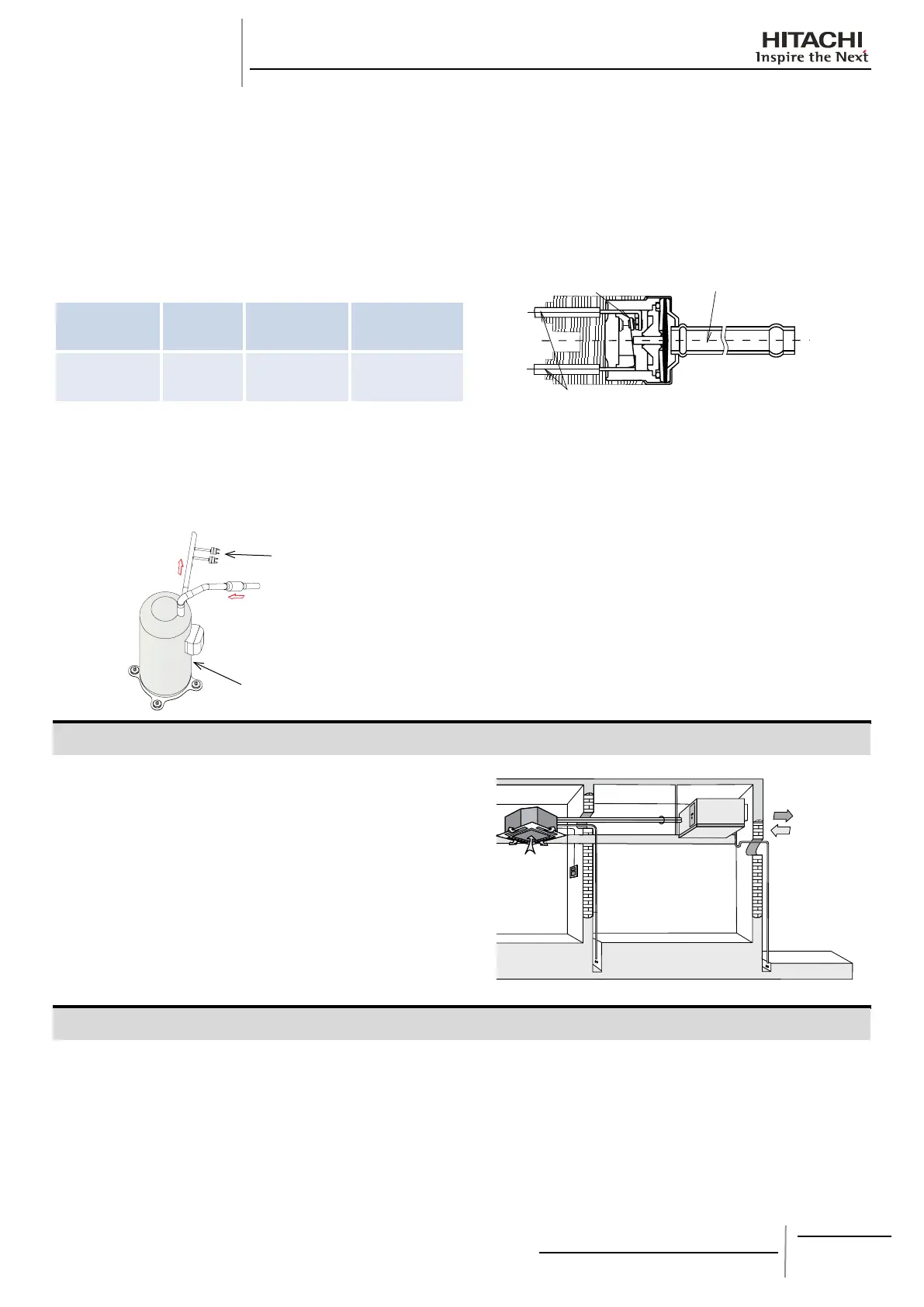

Arranque e Funcionamento:Verique que todas as válvulas
de retenção estão totalmente abertas e que não existem
obstáculos nas entradas/saídas antes do arranque e durante o
funcionamento.
Manutenção: Verique periodicamente a pressão no circuito
de alta pressão. Se a pressão for superior à pressão máxima
admissível, pare o sistema e limpe o permutador de calor ou
elimine a causa que provoca a anomalia de pressão.
Pressão Máxima Admissível e Valor de Corte de Alta
Pressão:
Modelo de
unidade
Refrigerante
Pressão máxima
admissível (MPa)
Valor de corte de
pressostato de
alta pressão (MPa)
RASC-3HVRNE
RASC-5HVRNE
RASC-10HRNE
R410A 4,15 4,00 ~ 4,10
NOTA:
A etiqueta do depósito, em conformidade com a PED, está
colocada no recipiente sob alta pressão. A capacidade do
depósito sob pressão e a categoria do recipiente estão
indicadas no recipiente.
Localização do pressostato de alta pressão
compressor
Pressostato de alta
pressão
NOTA:
O pressostato de alta pressão está indicado no diagrama
de ligações eléctricas da unidade RASC como PSH,
estando ligado à placa de circuito impresso (PCB1) da
unidade RASC.
Estrutura do pressostato de alta pressão
Ponto de contacto Pressão detectada
Cabo eléctrico
PERIGO:
Não altere o ajuste do pressostato de alta pressão ou do
−
valor de corte de alta pressão no local de instalação. A
alteração destes ajustes pode provocar ferimentos graves
ou morte devido a explosão.
Não tente girar o manípulo da válvula de serviço para
−
além do respectivo ponto de paragem.
3. DESCRIÇÃO DO SISTEMA
Este ar condicionado consiste numa unidade RASC e numa
unidade interior com um controlo remoto (daqui para a frente
chamado “sistema”).
NOTA:
No caso dos sistemas duplos, triplos e quádruplos
consiste numa unidade RASC e em duas, três ou
quatro unidades interiores, com um controlo remoto.
Esta máquina de ar condicionado foi concebida
para proporcionar arrefecimento, aquecimento,
desumidicação e ventilação.
Este modo de operação é controlado pelo controlo
remoto.
4. ANTES DE ARRANCAR A UNIDADE
CUIDADO
Forneça energia eléctrica ao sistema durante -
aproximadamente 12 horas antes do arranque ou após
uma paragem prolongada. Não arranque o sistema
imediatamente após fornecer energia eléctrica, porque
pode ocorrer uma falha do compressor, uma vez que
primeiro o compressor tem que aquecer.
Quando se arranca o sistema após uma paragem -
de mais que cerca de 3 meses, recomenda-se que
o sistema seja vericado pela assistência técnica da
máquina.
DESLIGUE a unidade no interruptor principal quando -
pretender parar o sistema durante um longo período de
tempo: Se o interruptor principal não for DESLIGADO
é consumida electricidade, porque a resistência de
óleo está sempre activada quando o compressor está
parado.
Certique-se de que a unidade RASC não está coberta -
com neve ou gelo. Se estiver coberta, remova a neve e
o gelo usando água quente (aproximadamente 50 °C).
Se a temperatura da água for superior a 50 °C, podem
ocorrer danos nas peças plásticas.
