TUBAGEM DE
REFRIGERANTE
E CARGA DE
REFRIGERANTE

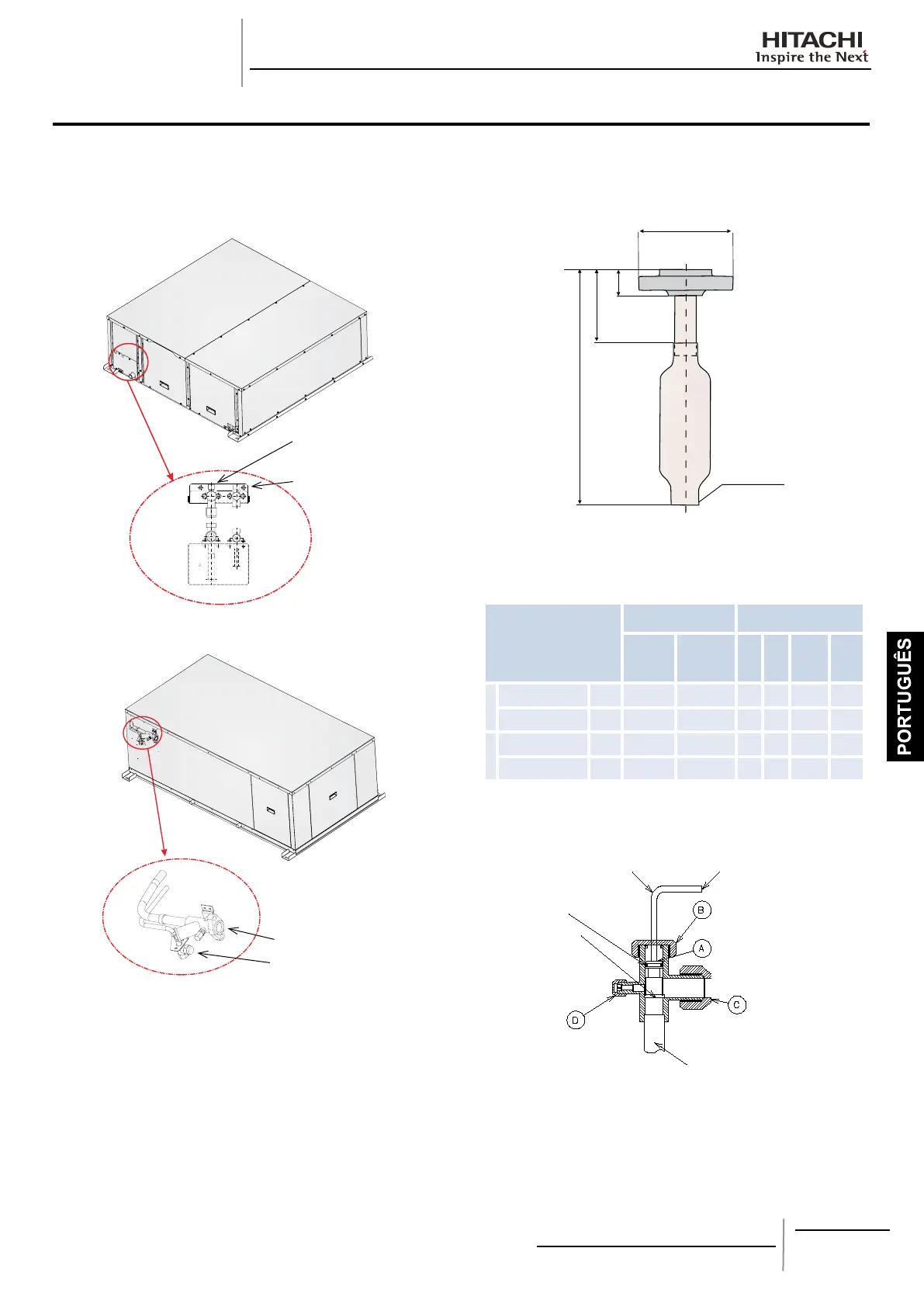

1. A válvula de retenção está situada no lado da tampa traseira
da unidade. Antes de ligar a tubagem de refrigerante, a tampa
de protecção da válvula de retenção deverá ser removida.
RASC-3/5HVRNE
−
Válvula de gás
Válvula de
líquido
RASC-10HRNE −
Válvula de gás
Válvula de líquido
2. Recomendamos usar um dobrador de tubos para o trabalho de
dobragem da tubagem.
3. Para a ligação da tubagem de gás use a ange de tubagem
fornecida de fábrica (apenas para RASC-10HRNE).
96
27
78
238
Ø25.4ID(1”)
Binário de aperto ¡
Veja o valor do momento de aperto na tabela seguinte:
Válvula
Dimensão Binário de aperto (N.m)
Diâmetro
da
tubagem
Dimensão
de
chave
Allen
A B C D
Líquido
RASC-3/5HVRNE Fig. a 9,53 (3/8”) 4 mm 8 16,5 40 14~18
RASC-10HRNE Fig. a 12,7 (1/2”) 5 mm 8 38 40 9,8
Gás
RASC-3/5HVRNE Fig. a
15,88
(5/8”)
5 mm 10 30 80 14~18
RASC-10HRNE Fig. b 25,4 (1”) 10 mm 25 49
55~75
(*)
9,8
(*) Para as ligações com ange, consulte a instrução especíca no parágrafo
referente às ligações de tubagem com ange.
Junta tórica
(borracha)
Para abrir ou fechar a
válvula de fuso
Superfície de contacto
(quando totalmente
fechada)
Pressão de
refrigerante
Bujão de
ligação de
vericação;
apenas
pode ser
ligado à
mangueira
de carga.
Aperte o
tampão com
o binário
indicado
Expansão. Aperte
com o binário
indicado
Parafuso para fechar
(válvula de fuso)
Tampão. Aperte com
o binário indicado
Chave Allen
(Fig. a)
11.3. LIGAÇÃO DE TUBAGEM PARA UNIDADE RASC
