183
PMML0140A rev.1 - 07/2009

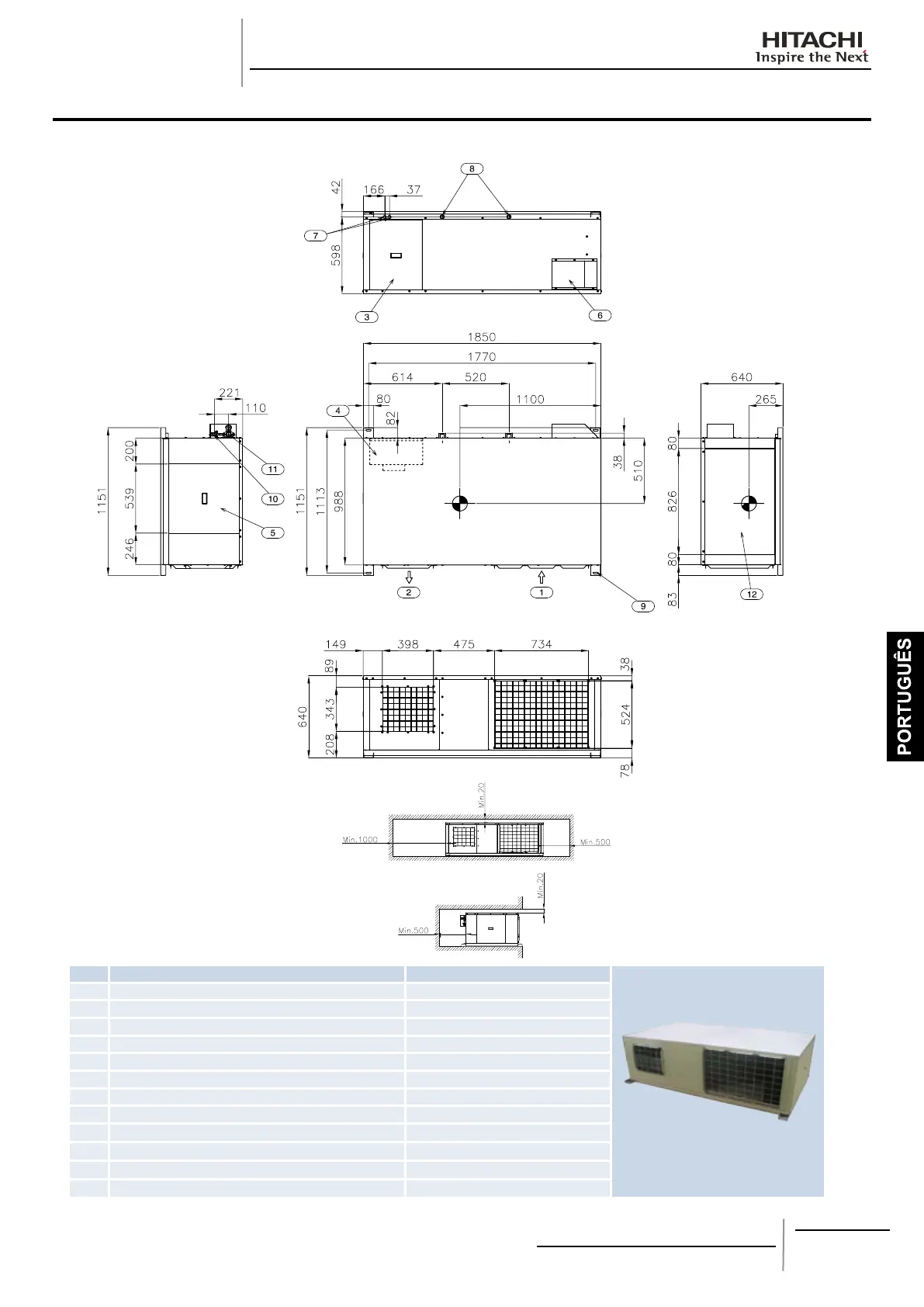

NOME DAS PEÇAS E
DADOS DIMENSIONAIS
8.2. RASC-10HRNE
N.º Descrição Observações
1 Entrada de ar
2 Saída de ar
3 Tampa da caixa eléctrica
4 Caixa eléctrica
5 Tampa de serviço do ventilador / Saída de ar opcional
6
Protecção das válvulas de retenção
7 Furos para as ligações eléctricas 2-Ø25
8 Tubagem de esgoto 2-Ø30
9 Furos para xar a unidade 4-Ø12x28
10 Tubagem de refrigerante líquido Porca de expansão: Ø12,7 (1/2”)
11 Tubagem de refrigerante gás Porca de expansão: Ø25,4 (1”)
12 Entrada de ar opcional
Espaço de instalação
