311
PMML0140A αναθ.1 - 07/2009

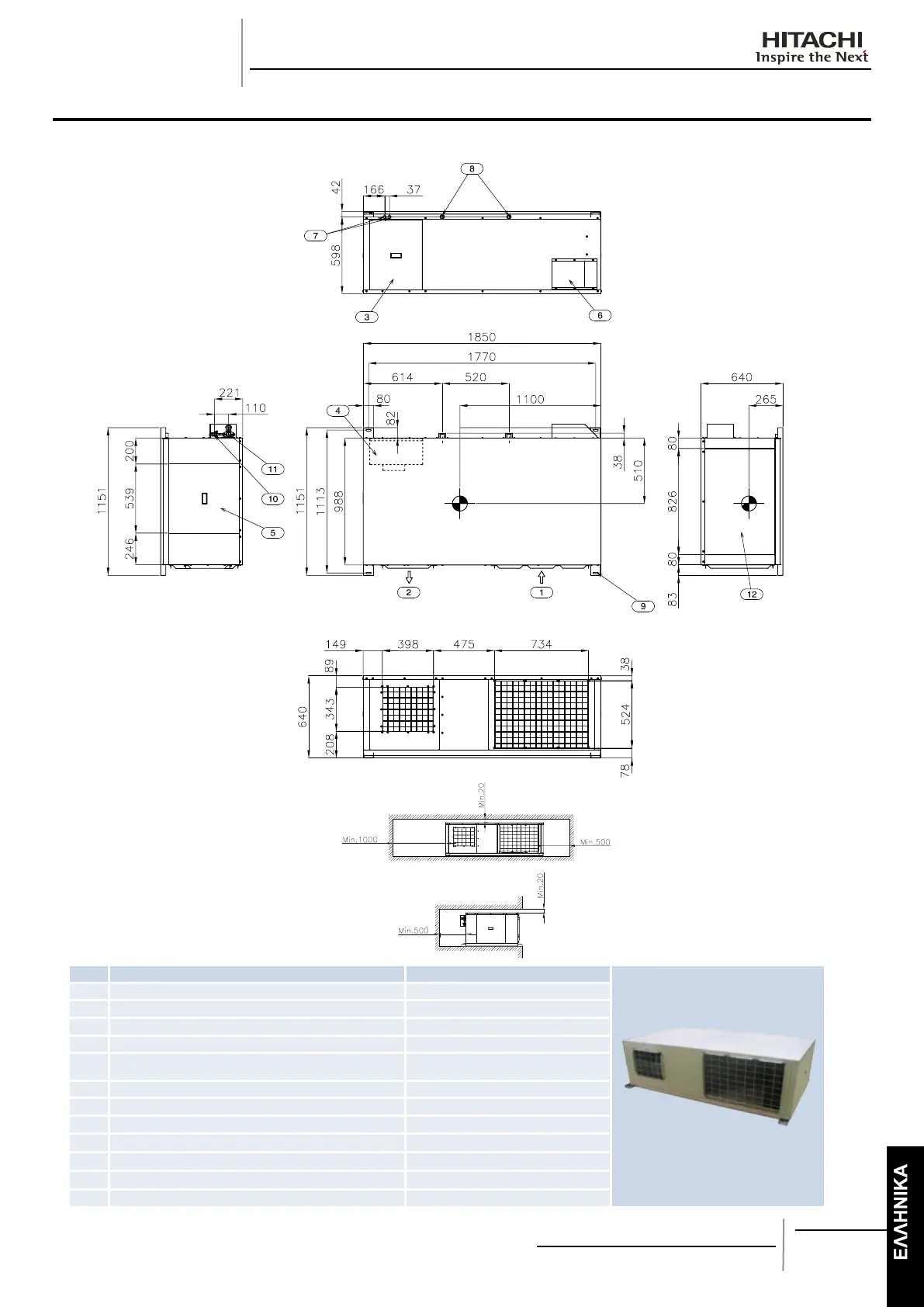

ΟΝΟΜΑΤΑ
ΕΞΑΡΤΗΜΑΤΩΝ &
ΣΤΟΙΧΕΙΑ ΔΙΑΣΤΑΣΕΩΝ
8.2. RASC-10HRNE
Αρ. Περιγραφή Παρατηρήσεις
1 Είσοδος αέρα
2 Έξοδος αέρα
3 Κάλυμμα ηλεκτρικού κουτιού
4 Ηλεκτρικός πίνακας
5
Κάλυμμα συντήρησης ανεμιστήρα / Προαιρετική έξοδος
αέρα
6
Προστασία βαλβίδων διακοπής
7 Οπές για συνδέσεις καλωδίωσης 2-Ø25
8 Σωλήνας αποχέτευσης 2-Ø30
9 Οπές στερέωσης της μονάδας 4-Ø12x28
10 Σωλήνας ψυκτικού υγρού Σύνδεση ρακόρ: Ø12,7 (1/2”)
11 Σωλήνας ψυκτικού αερίου Σύνδεση ρακόρ: Ø25,4 (1”)
12 Προαιρετική είσοδος αέρα
Χώρος εγκατάστασης
