151
PMML0140A rev.1 - 07/2009
ELENCO DEI
COMPONENTI e DISEGNI
QUOTATI

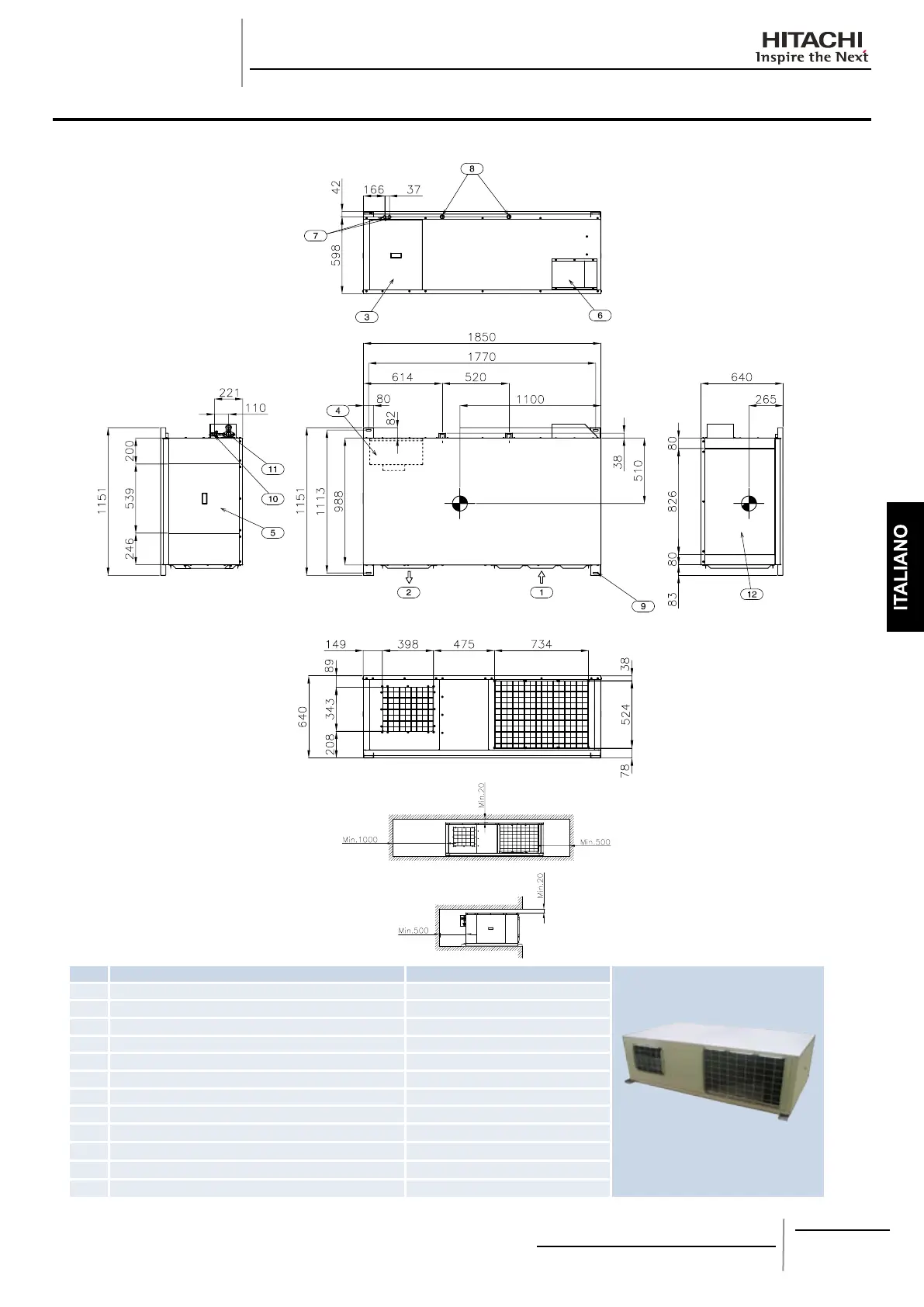

8.2. RASC-10HRNE
N. Descrizione Note
1 Ingresso aria
2 Uscita aria
3 Coperchio del quadro elettrico
4 Quadro elettrico
5 Coperchio servizio ventola / Uscita aria opzionale
6
Protezione valvole di arresto
7 Fori per collegamenti elettrici 2-Ø25
8 Linea di drenaggio 2-Ø30
9 Fori per il ssaggio dell’unità 4-Ø12x28
10 Linea liquido refrigerante Attacco a cartella: Ø12,7 (1/2”)
11 Linea gas refrigerante Attacco a cartella: Ø25,4 (1”)
12 Ingresso aria opzionale
Spazio d’installazione
